33461

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M6螺栓, 6.73mm内环直径, 最大线规10.5mm²
供应商型号: 33461
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 33461

33461概述


    产品简介

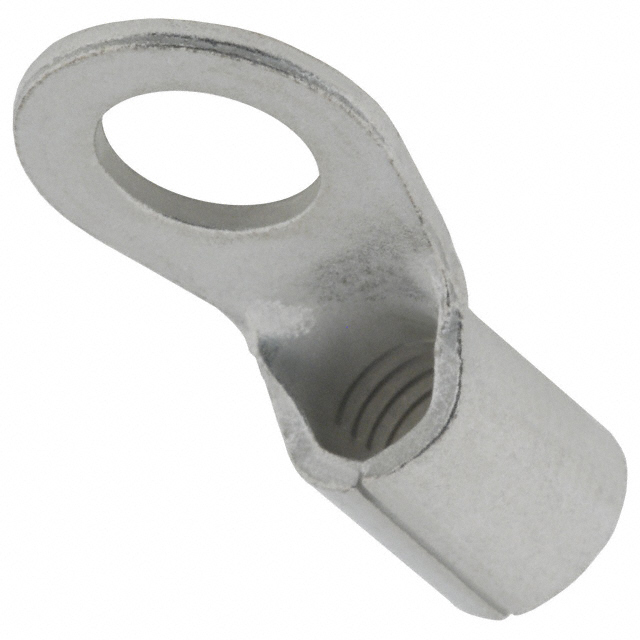

    闭环舌形端子(Closed Ring Tongue Terminal)是一种用于连接电线和接线柱的重要电子元器件。它主要适用于工业控制、汽车电子、航空航天以及其他需要高可靠性连接的应用领域。此产品型号为33461,尺寸为8 AWG,适合直径为1/4英寸(6.73毫米)的M6接线柱。由于其特殊的舌形设计,这种端子在工业环境中表现出色,能够有效减少因震动或机械应力引起的连接失效问题。

    技术参数


    - 产品类型: 闭合环形舌形端子
    - 接线柱大小: 1/4英寸(6.73毫米),M6螺纹
    - 导线尺寸: 13100至20800平方密耳(CMA)
    - 接线柱直径: 6.73毫米(0.265英寸)
    - 舌形厚度: 1.22毫米(0.048英寸)
    - 产品长度: 23.7毫米(0.933英寸)
    - 内径: 4.37毫米(0.172英寸)
    - 绝缘类型: 无绝缘
    - 操作温度范围: 170°C(338°F)
    - 铜基材料: 兼容
    - 锡镀层材料: 兼容
    - 密封性: 不可密封
    - 包装数量: 每包100个
    - 包装方式: 散装

    产品特点和优势


    该闭合环形舌形端子具有以下特点和优势:
    - 封闭式结构: 有效的屏蔽效果,增强在恶劣环境下的耐用性。
    - 直型设计: 简化安装过程,易于操作。
    - 镀锡材料: 高抗腐蚀性,延长产品寿命。
    - 宽泛的操作温度范围: 可以适应各种工业环境的温度要求。
    - 兼容性强: 适用于多种标准的接线柱和导线。

    应用案例和使用建议


    该闭合环形舌形端子特别适用于汽车电子系统、工业控制系统和航空航天等领域。例如,在电动汽车充电站中,该端子可以用于连接充电设备和电源系统的电缆,确保高效且可靠的电力传输。此外,在机器人手臂的控制系统中,此端子可以用来连接传感器和其他电子元件,以提高系统的稳定性和可靠性。
    使用建议
    1. 在选择合适的导线尺寸时,请注意其截面积应在13100到20800平方密耳之间。
    2. 安装过程中确保接线柱清洁,以保证良好的接触。
    3. 定期检查端子是否松动或损坏,及时更换。

    兼容性和支持


    该产品与8 AWG铜导线及M6螺纹接线柱高度兼容。对于技术支持和服务问题,可以通过拨打+1 800 522 6752联系厂商获取帮助。厂商还提供了多种相关工具和配件,以方便用户进行正确的安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子接触不良 | 确保接线柱清洁,并重新紧固。 |
    | 寿命较短 | 检查工作环境是否过于潮湿或存在化学腐蚀物质,必要时采取防护措施。 |
    | 接触电阻过高 | 检查导线连接是否正确,并重新压接端子。 |

    总结和推荐


    总的来说,33461闭合环形舌形端子是一款具备高可靠性和耐用性的电子元器件。它在广泛的工业应用中表现出色,尤其适用于对连接稳定性要求高的场合。鉴于其优良的技术参数和适用性,强烈推荐在各类复杂环境下使用该产品,以实现最佳的电气性能和长久的使用寿命。如果您需要更多的技术支持或产品信息,请访问TE官方网站以获取更多资料。

33461参数

参数
长*宽*高 23.7mm*11.91mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

33461厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

33461数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 33461 33461数据手册

33461封装设计

查看详情并下载
Symbol
Footprint
3D Model
