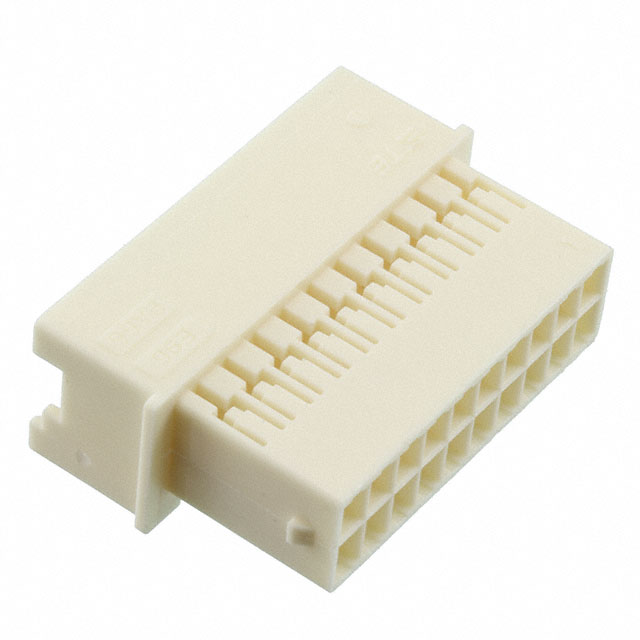

2-1969593-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 2 20pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 10.32mm(高度)
供应商型号: N-2-1969593-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2-1969593-0

2-1969593-0概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册涵盖了一种名为“经济电源(EP)2.5接触”的电子元器件产品,包括插针和插座接触件、插头和插座外壳以及垂直和直角连接器。这些元件广泛应用于线对线和线对板互连系统,适用于各种电路设计和应用场合。经济电源(EP)2.5接触系列旨在提供可靠的电气连接解决方案。

    技术参数


    以下是产品的主要技术规格和性能参数:
    - 接线端子尺寸: 接触件适用于直径为1.30-1.91mm的绝缘导线(AWG 26-22),导线的剥离长度为2.03-2.54mm。
    - 接触深度: 插头和插座外壳分别支持单排(2至15个位置)和双排(8至40个位置)配置。
    - 材料: 外壳采用阻燃尼龙材料(UL 94 V-0等级),接触件则由铜合金制成。
    - 锁定机制: 接触件配备绝缘套筒、导线套筒和稳定套筒,插针与插座通过锁定凹槽和卡扣实现稳固连接。
    - 组装精度: 要求接触件插入接触孔时,顶部绝缘套筒和导线可见,切割端不超过0.5mm,后端开口小于0.13mm。
    - 焊接要求: 使用特定工具进行焊接,焊接后的接触件要求没有弯曲或变形。
    - 组装方法: 需要确保接触件完全插入接触孔内,然后安装终端位置保证装置(TPA)来防止接触件松动。
    - 面板切割: 插座需要在面板上进行精确切割,避免使用螺钉固定。

    产品特点和优势


    1. 高可靠性: 使用UL 94 V-0等级的阻燃尼龙外壳,符合严格的电气和机械性能标准。
    2. 方便操作: 提供经济高效的插针和插座组合,易于装配和维护。
    3. 灵活的应用范围: 支持多种接线和安装方式,适应不同的电路设计需求。
    4. 稳固的连接机制: 通过锁定凹槽和卡扣确保接触件稳固连接,防止松动。

    应用案例和使用建议


    - 应用案例: 用于汽车电子系统、工业自动化设备和消费电子设备中的线对线和线对板互连系统。
    - 使用建议: 确保在安装前检查所有部件的状态,严格按照技术手册中的步骤进行焊接和组装,避免接触件受力过度导致损坏。

    兼容性和支持


    - 兼容性: 该系列产品与其他同型号的接触件和连接器兼容,适合集成到现有的电子系统中。
    - 技术支持: 用户可以通过访问官网或联系当地的TE Connectivity代表获取更多技术支持和服务信息。

    常见问题与解决方案


    - Q: 如何确保接触件正确安装?
    - A: 在安装过程中确保接触件完全插入接触孔内,然后使用TPA锁定,可以听到明显的“咔哒”声以确认安装到位。
    - Q: 如何处理接触件弯曲的问题?
    - A: 确保焊接过程中不要过度施加压力,避免接触件受到物理损伤。如发生弯曲,需重新焊接。
    - Q: 如何避免接触件接触不良?
    - A: 检查接触件的焊接质量,确保导线正确插入并紧固,接触件之间无松动。

    总结和推荐


    总体而言,“经济电源(EP)2.5接触”系列是一种可靠的连接解决方案,适用于广泛的电子应用领域。其坚固的结构和稳定的性能使其成为众多工业和商业项目的首选。如果您正在寻找一种高效且耐用的连接解决方案,这款产品无疑是您的理想选择。我们强烈推荐将其纳入您的项目设计之中。

2-1969593-0参数

参数
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 Latch Holder,Receptacle
颜色 自然色
长*宽*高 10.32mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
