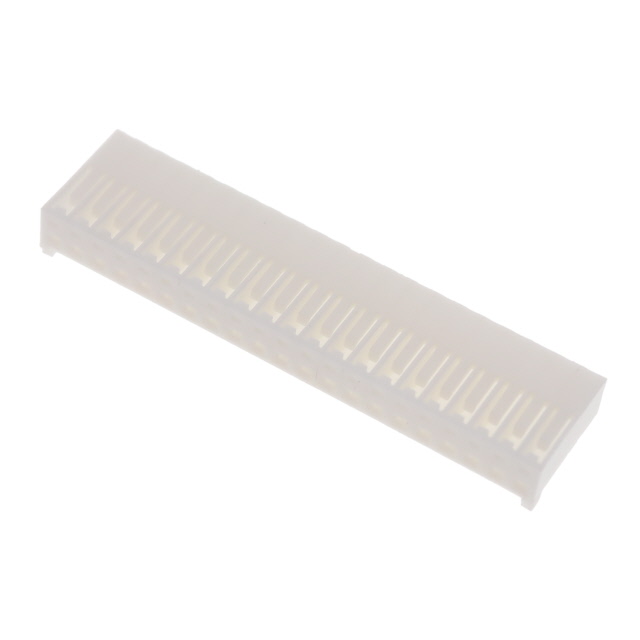

2-1375820-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle Housing: 2.54mm, Wire-to-Wire, 1 Row, CST-100 II
供应商型号: 2-1375820-1-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2-1375820-1

2-1375820-1概述

    电子元器件产品技术手册:2-1375820-1

    产品简介


    2-1375820-1 是一款专门设计用于电源和信号传输的接线端子插座。它采用电线到电线连接方式,具有21个触点位置和2.54毫米(0.1英寸)中心线间距。这款接线端子主要应用于需要高可靠性和稳定性的工业设备、通信系统及家用电器等领域。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 触点数量:21个
    - 最大工作电压:250伏交流电(VAC)
    - 最大接触电流:7安培(A)
    - 工作温度范围:-55至105摄氏度(-67至221华氏度)
    - 绝缘材料:尼龙-玻璃纤维增强型
    - 配接方式:卡口式锁紧机制
    - 电缆规格:适用0.13至0.33平方毫米导线
    - 外形尺寸:长度53.85毫米(2.12英寸),高度6.6毫米(0.26英寸)

    产品特点和优势


    1. 高可靠性:采用卡口式锁紧机构确保接头长期稳定工作,不易松动。
    2. 广泛兼容性:支持250伏交流电下的电源传输和信号传输,适用于多种电子设备。
    3. 环保材料:外壳采用低卤素材料制造,符合RoHS和REACH标准。
    4. 高性能:最大接触电流为7安培,适用于各种大功率设备。
    5. 简便安装:采用压接方式连接电缆,操作简单快捷。

    应用案例和使用建议


    1. 工业自动化设备:由于其高可靠性,2-1375820-1可广泛应用于工业自动化生产线上的各类传感器、执行器及其他控制单元之间的连接。
    2. 通信设备:在通信基站和数据中心内,它可用于各种信号传输,保证数据传输的稳定性和安全性。
    3. 家电设备:家用电器如空调、冰箱等设备内部也可使用该接线端子进行电源和信号的传输。
    使用建议:
    - 在安装时,请确保选择合适的电缆直径并正确压接,以保证良好的电气连接。
    - 确保安装环境温度不超过规定的工作温度范围,以避免过热损坏。
    - 定期检查接线端子的磨损情况,及时更换损坏部件,确保设备的长期稳定运行。

    兼容性和支持


    - 认证标准:该产品符合UL 94V-0阻燃等级标准,符合欧盟RoHS和ELV指令,以及中国RoHS 2标准。
    - 配套组件:相关配套的盖板、保护套件以及其他电线连接组件均可通过TE公司官网获取。
    - 技术支持:若需技术支持,可拨打+1 800 522 6752联系TE公司客服。

    常见问题与解决方案


    1. 问:如何确保接线端子不会在使用过程中脱落?
    答:确保使用正确的压接工具对电缆进行压接,并定期检查锁紧机构是否正常工作。
    2. 问:能否在极端环境下使用该接线端子?
    答:该接线端子可在-55至105摄氏度的温度范围内正常工作,但建议在特定极端环境下使用前进行额外测试。

    总结和推荐


    总体来看,2-1375820-1是一款性能优异、环保安全且易于安装的接线端子,非常适合用于电源和信号传输的多个领域。强烈推荐在工业自动化、通信设备及家用电器中使用。同时,TE公司提供了全面的技术支持和可靠的售后服务,进一步提升了该产品的市场竞争力。对于需要高可靠性、高兼容性和易安装特性的应用场合,2-1375820-1无疑是最佳选择之一。

2-1375820-1参数

参数
触头类型 Female Socket
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 21pin
类型 Locking Ramp,Receptacle
颜色 白色
长*宽*高 53.85mm(长度)*6.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2-1375820-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1375820-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1375820-1 2-1375820-1数据手册

2-1375820-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
10+ $ 0.8705 ¥ 7.3556
50+ $ 0.7543 ¥ 6.3736
100+ $ 0.683 ¥ 5.7711
250+ $ 0.6297 ¥ 5.3206
500+ $ 0.5921 ¥ 5.0034
1000+ $ 0.5568 ¥ 4.7051
2500+ $ 0.5134 ¥ 4.3382
库存: 1450
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
