6-1676913-5

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-6-1676913-5
供应商: 期货订购
标准整包数: 2000

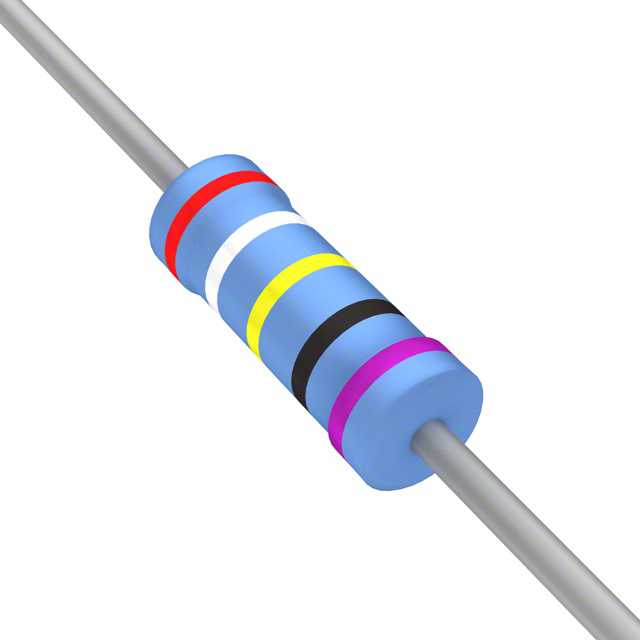

TE CONNECTIVITY 通孔电阻 6-1676913-5

6-1676913-5概述

    精密金属膜固定电阻器 Type R 系列
    文献编号:1773265

    产品简介


    精密金属膜固定电阻器 Type R 系列是一种高精度的电子元器件,主要功能在于提供稳定的电阻值。这些电阻器特别适用于需要长期稳定性的场合,广泛应用于各种工业自动化设备、医疗仪器、航空航天设备、通信系统等领域。

    技术参数


    - 额定功率:在70°C下,额定功率为0.125 W(YR8),0.25 W(ER8)和0.5 W(CR8)。
    - 电阻范围:最小值为51Ω,最大值可达511kΩ。
    - 容差:分为±0.1%(代码字母B)、±0.25%(代码字母C)和±0.5%(代码字母D)。
    - 温度系数:±15 ppm/°C(B级),±25 ppm/°C(C级),±50 ppm/°C(D级)。
    - 极限元件电压:标称电压200 V(YR8),250 V(ER8)和350 V(CR8)。
    - 最大过载电压:400 V(YR8),500 V(ER8)和700 V(CR8)。
    - 工作温度范围:-65°C至+155°C。
    - 绝缘强度:500 V。
    - 绝缘电阻:最低干态绝缘电阻为10,000 MΩ。
    - 引脚直径:R8为0.45 mm,R1为0.6 mm,R2为0.6 mm。

    产品特点和优势


    1. 高精度:具有0.1%的精确容差和±15 ppm/°C的温度系数。
    2. 稳定性:在负载和恶劣环境下表现出色的稳定性,具有低噪声电流和电压系数。
    3. 长寿命:金属端盖强制固定在元件上,以确保螺旋缠绕到所需值时的一致性和稳定性。
    4. 适用性广:广泛适用于各种需要高精度和稳定性的场合,例如工业控制、医疗仪器和通信设备。

    应用案例和使用建议


    1. 工业自动化设备:在机器人和自动化生产线上,可以用于信号调理电路,确保长期的稳定性和可靠性。
    2. 医疗仪器:精密医疗设备中要求极高精度的测量和控制系统,Type R 系列电阻器可以确保数据的准确度。
    3. 通信系统:在电信设备中,可以用于匹配网络阻抗,提高传输效率。
    使用建议:
    - 在高湿度环境下使用时,确保电阻器周围有适当的防护措施。
    - 使用时应注意避免超负荷运行,以保持其长期稳定性。

    兼容性和支持


    这些电阻器适合于自动插装设备和剪弯机处理,方便大规模生产和自动化组装。包装形式为1000个装的“弹药盒”,符合IEC 286-1标准。厂商提供了详细的测试报告和技术支持文档,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,电阻值不稳定。
    解决方案:确保在高温环境下使用时,选择适当的温度系数等级,如B级或C级。

    2. 问题:在高湿度环境下使用时,出现故障。
    解决方案:在高湿度环境下使用时,添加适当的保护措施,如密封胶带或防水涂层。

    总结和推荐


    Type R 系列精密金属膜固定电阻器以其高精度、稳定性、广泛的应用范围和优良的性能脱颖而出。特别是在工业自动化、医疗仪器和通信设备中表现优异。强烈推荐在需要高精度和长期稳定性的场合使用这些电阻器。

6-1676913-5参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

6-1676913-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1676913-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 6-1676913-5 6-1676913-5数据手册
