FCB44R7J

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 4.7Ω ±5% 4W -80ppm/℃~40ppm/℃ 通孔安装 24.2mm(长度)*20.5mm(高度)
供应商型号: Q-FCB44R7J
供应商: 期货订购
标准整包数: 1000

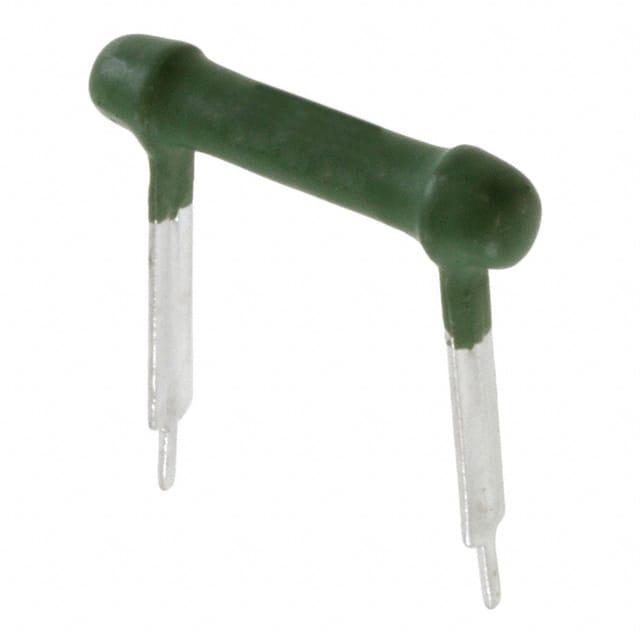

TE CONNECTIVITY 通孔电阻 FCB44R7J

FCB44R7J概述


    产品简介


    FC系列高功率电阻是一种小型插拔式高功率电阻器,属于泰科电子(Tyco Electronics)CGS系列的一部分。该产品以其小巧的尺寸、高功率处理能力以及可靠性著称,广泛应用于显示器、电源装置、白色家电及棕色家电等场合,特别是在需要低成本、高功率电阻的应用场景中。

    技术参数


    电气特性:
    - 功率等级(70°C时):FC2:2.0 W;FC4:4.0 W;FC6:5.0 W;FC8:6.5 W;FC10:8.0 W
    - 温度系数:TCR400 - 50 ppm/°C:R20-R30, R30-R39, R47-R56, R68-R91, R91-1R2;TCR+40/80 ppm/°C:R33-47R, R47-82R, R68-120R, 1R0-220R, 1R3-250R;TCR-20 ppm/°C:56R-3K9, 100R-5K6, 150R-15K, 270R-20K, 270R-22K
    环境特性:
    - 电阻偏差(储存寿命后):±2%
    - 负载寿命(最大电阻变化):±3%,额定功率下1000小时
    - 过载测试:±2%,额定功率10倍下持续5秒
    - 气候分类:55/200/56,最大电阻变化±3%
    - 最大连续工作电压:√(功率 x 电阻) 或者 AC RMS
    - 阻燃等级:BS415 条款 20:1

    产品特点和优势


    FC系列高功率电阻具有多种独特的特性和优势:
    - 高度可靠性:通过严格的耐久性测试和实验证明可靠。
    - 火焰阻隔性:经过防火认证,确保产品在使用过程中的安全性。
    - 抗溶剂腐蚀性:对印刷电路板上的常用溶剂有良好的抵抗能力。
    - 灵活的高度选择:提供不同的高度选项以满足不同装配需求。
    - 可机械组装:适用于自动化生产线,提高生产效率。

    应用案例和使用建议


    FC系列电阻主要应用于显示器、电源供应器、白色家电和棕色家电等场景,尤其是在需要承受较高电流密度的环境中。例如,在一个典型的电源供应器中,使用FC系列电阻可以有效地调节和控制电流,防止过载引起的故障。
    使用建议:
    - 严格遵守推荐的工作温度范围,特别是对于长期满负荷运行的应用,确保散热效果良好。
    - 注意环境湿度的影响,适当增加保护措施以防止湿度过高导致的绝缘性能下降。
    - 定期检查并维护设备,避免因长时间运行导致的电阻老化现象。

    兼容性和支持


    该系列产品具有良好的兼容性,能够轻松集成到现有的电子系统中。制造商提供了详细的技术支持文档,并承诺提供高效的售后服务和技术咨询,以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    问题1:电阻值不稳定
    - 解决方案:检查是否符合规定的储存条件,重新校准设备。
    问题2:电阻发热过高
    - 解决方案:增加散热措施,如添加散热片或改进通风条件。
    问题3:阻燃性能失效
    - 解决方案:更换新的符合标准的组件,并确保正确的安装方式。

    总结和推荐


    FC系列高功率电阻凭借其高可靠性、低维护成本和广泛的适用性,在市场上具有较强的竞争力。其设计初衷是为了解决高功率密度应用中的常见问题,无论是对于专业设备制造商还是个人开发者而言都是一个理想的选择。因此,我们强烈推荐使用FC系列高功率电阻来提升系统的稳定性和可靠性。

FCB44R7J参数

参数
电阻值 4.7Ω
精度 ±5%
额定功率 4W
温度系数 -80ppm/℃~40ppm/℃
长*宽*高 24.2mm(长度)*20.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FCB44R7J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCB44R7J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY FCB44R7J FCB44R7J数据手册

FCB44R7J封装设计

查看详情并下载
Symbol
Footprint
3D Model
