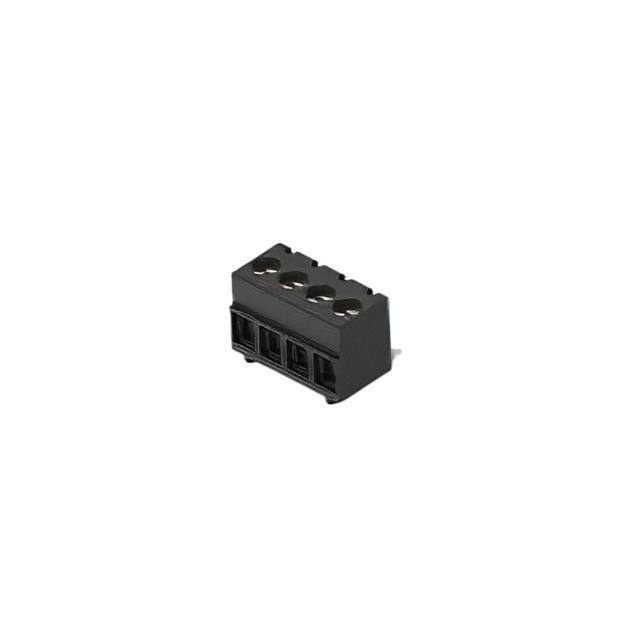

2383942-4

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台, 4路, 3.5mm节距, 板
供应商型号: 3787051
供应商: 海外现货
标准整包数: 300
TE CONNECTIVITY 接线板-线至板 2383942-4

2383942-4概述

    PCB Terminal Block – SMD Connection 技术手册

    1. 产品简介


    本产品为表面贴装(SMD)连接器,专用于固定16-30 AWG实心及绞合线缆,适用于中心线间距为5.00mm、3.81mm和3.5mm的应用场合。其电路位置范围为2至12个位置,并且提供垂直安装方式。SMD终端块的设计旨在提高焊接可靠性和耐用性,适用于电子设备中的各种连接需求。

    2. 技术参数


    - 适用导线规格:16-30 AWG 实心及绞合线缆
    - 中心线间距:5.00mm、3.81mm 和 3.5mm
    - 电路位置:2至12个位置
    - 连接方式:表面贴装(SMD)
    - 封装形式:带卷
    - 工作温度范围:-5°C 至 40°C
    - 最大相对湿度:70%
    - 最大厚度:2.4mm
    - 耐温峰值:260°C [500°F]
    - 接触材料:铜合金镀锡镍
    - 绝缘材料:高耐温聚酰胺(UL 94 V0)

    3. 产品特点和优势


    - 多种规格选择:提供2到12个电路位置,满足不同设计需求。
    - 兼容性好:表面贴装设计便于自动化生产。
    - 高可靠性:采用特殊设计的螺钉激活机构,确保连接稳固。
    - 耐热性强:可承受高达260°C的峰值温度。
    - 易于维修:损坏的电线可以移除并更换,但损坏的终端块无法修复。

    4. 应用案例和使用建议


    SMD终端块广泛应用于电源管理系统、信号传输系统以及各类工业控制设备中。使用时应注意以下几点:
    - 确保导线剥线长度适中,以避免过长或过短导致的问题。
    - 螺丝紧固力矩需符合要求,确保连接牢固。
    - 焊接过程中需遵循规范的焊接参数和清洁步骤,防止焊接缺陷。

    5. 兼容性和支持


    SMD终端块设计时已考虑与其他电子元件的良好兼容性。制造商提供详细的技术文档和支持服务,可通过电话或在线渠道获取相关帮助。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现虚焊。
    - 解决方法:确保焊盘位置正确,使用适当的助焊剂并严格控制焊接时间和温度。

    - 问题二:导线剥线长度不合适。
    - 解决方法:参考相应的产品图纸推荐的剥线长度,并使用专业的剥线工具进行操作。

    - 问题三:终端块无法正常插入PCB板。
    - 解决方法:检查PCB板孔径大小和公差,确保与终端块匹配。

    7. 总结和推荐


    综上所述,SMD终端块是一款具有高可靠性和广泛应用范围的电子元件。其独特的设计和广泛的适用性使其在市场上具备很强的竞争优势。无论是从设计还是制造角度来看,这款终端块都是值得信赖的选择。我们强烈推荐在合适的项目中使用这一产品,以获得最佳的连接效果和系统稳定性。

2383942-4参数

参数
长*宽*高 14mm(长度)*9.9mm(高度)
安装方式 夹子安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装
