HD10-5-16P

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: JY-HD10-5-16P
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD10-5-16P

HD10-5-16P概述


    产品简介

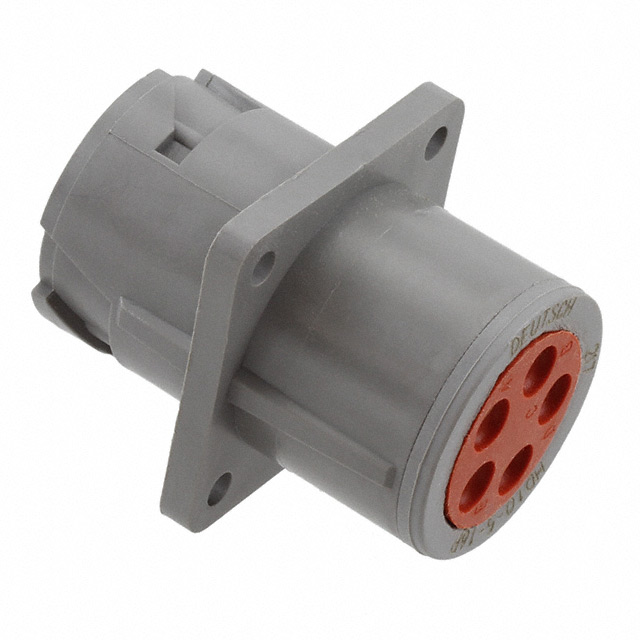

    DEUTSCH HD10-5-16P住房
    DEUTSCH HD10-5-16P是一种专为线对板连接设计的电接头住房,适用于各种电源和信号应用。它采用混合式设计,确保在严苛环境下具有可靠的性能。此产品主要用于汽车工业及其他需要高可靠性的应用场景,如航空航天、通信设备及工业自动化系统等。

    技术参数


    - 连接器类型:用于阳极端子的线对板连接器
    - 位置数:5个
    - 额定工作电压:250 VAC
    - 适用绝缘直径范围:2.5 – 3.8 mm
    - 接点尺寸:16号
    - 最大接触电流:13 A
    - 温度范围:-55°C至125°C(-67°F至257°F)
    - 防水等级:IP68/IP6K9K
    - 材料:PA GF
    - 密封性:是
    - 颜色:灰色
    - 适配插针直径:1.6 mm(0.063 in)
    - 安装方式:面板安装

    产品特点和优势


    DEUTSCH HD10-5-16P住房具备以下独特功能和优势:
    - 密封性:产品具有优秀的密封性,能够在潮湿或灰尘环境中保持稳定的工作性能。
    - 温度适应性:宽广的工作温度范围,使其能在极端温度下正常运行。
    - 可靠性:通过IP68/IP6K9K防护等级认证,能够在恶劣环境下长期使用。
    - 集成锁紧机构:内置锁紧机构,确保连接器在使用过程中的安全性。
    - 多用途:适用于多种连接需求,提供高度灵活性。

    应用案例和使用建议


    应用案例:
    DEUTSCH HD10-5-16P住房广泛应用于汽车工业,例如车内仪表盘线路连接、动力系统控制单元连接等。此外,它还适用于航空航天和工业自动化领域。
    使用建议:
    1. 正确的电缆选择:根据电气规格和机械要求选择合适的电缆。
    2. 安装注意事项:在安装过程中确保密封圈正确安装,以保证良好的密封效果。
    3. 维护与检查:定期检查连接器状态,避免灰尘和湿气影响其性能。

    兼容性和支持


    - 兼容性:此产品与DEUTSCH系列中的其他组件具有良好的兼容性,如HD10-5BT密封套、HD10-5-GKT密封垫等。
    - 支持服务:制造商提供了技术支持电话+1 800 522 6752,用户可以咨询相关问题并获得专业指导。

    常见问题与解决方案


    - 问题1:安装过程中发现密封不良。
    - 解决方法:确保所有密封圈正确安装,并检查是否有异物阻塞。
    - 问题2:连接器接触不良。
    - 解决方法:检查连接器与插针的连接是否牢固,重新插入插针并确保锁紧机构已正确锁定。
    - 问题3:接触电阻异常增大。
    - 解决方法:清洁接触面,确保没有灰尘或氧化层。

    总结和推荐


    总结:
    DEUTSCH HD10-5-16P住房以其卓越的密封性能、宽广的工作温度范围、可靠的电气特性和广泛的兼容性,成为市场上的一款高性能产品。它的密封性、温度适应性和可靠性使其适用于各种复杂和恶劣的应用环境。
    推荐:
    鉴于其广泛的应用领域和可靠的功能表现,我们强烈推荐DEUTSCH HD10-5-16P住房用于需要高可靠性连接器的应用场合。无论是汽车工业、航空航天还是工业自动化,此产品都能提供出色的性能和安全保障。

HD10-5-16P参数

参数
排数 -
针脚数 5
间距 -
长*宽*高 32.31mm*32.31mm*41.63mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD10-5-16P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD10-5-16P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD10-5-16P HD10-5-16P数据手册

HD10-5-16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
