ROX1SJ150R

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 150Ω ±5% 1W ±350ppm/℃ 通孔安装 10mm(长度)
供应商型号: N-ROX1SJ150R
供应商: 云汉优选
标准整包数: 1000

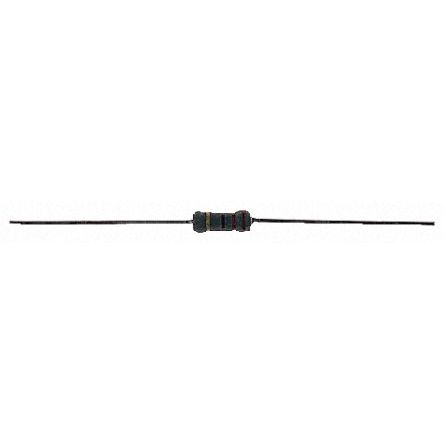

TE CONNECTIVITY 通孔电阻 ROX1SJ150R

ROX1SJ150R概述

    火焰防护金属氧化膜电阻器技术手册

    产品简介


    火焰防护金属氧化膜电阻器(ROX系列)是一种高功率密度的电子元器件,专为需要小体积、大功率及稳定性的应用场景设计。ROX系列电阻器通过其独特的火焰防护构造和金属氧化膜电阻层,适用于电源保护、工业控制和各类负载要求较高的场合。

    技术参数


    以下是ROX系列电阻器的关键技术参数:
    | 类型 | 额定功率 (W) | 最大工作电压 (V) | 最大过载电压 (V) | 绝缘耐压 (V) | 电阻范围 (Ω) | 工作温度范围 (°C) |
    ||
    | 正常尺寸 |
    | ROX025 | 0.25 | 250 | 400 | 250 | 0.3 ~ 50K | -55 ~ 155 |
    | ROX05 | 0.5 | 250 | 400 | 250 | 0.3 ~ 330K | -55 ~ 155 |
    | ROX1 | 1 | 350 | 600 | 350 | 0.1 ~ 470K | -55 ~ 155 |
    | ROX2 | 2 | 350 | 600 | 350 | 0.1 ~ 560K | -55 ~ 155 |
    | ROX3 | 3 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5 | 5 | 750 | 1000 | 750 | 5.0 ~ 150K | -55 ~ 155 |
    | ROX7 | 7 | 750 | 1000 | 750 | 20 ~ 150K | -55 ~ 155 |
    | ROX8 | 8 | 750 | 1000 | 750 | 30 ~ 200K | -55 ~ 155 |
    | ROX9 | 9 | 750 | 1000 | 750 | 50 ~ 200K | -55 ~ 155 |
    | 小尺寸 |
    | ROX05S | 0.5 | 250 | 400 | 250 | 0.3 ~ 50K | -55 ~ 155 |
    | ROX1S | 1 | 350 | 600 | 350 | 0.1 ~ 270K | -55 ~ 155 |
    | ROX2S | 2 | 350 | 600 | 350 | 0.1 ~ 470K | -55 ~ 155 |
    | ROX3S | 3 | 350 | 600 | 350 | 0.3 ~ 560K | -55 ~ 155 |
    | ROX4S | 4 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5SS | 5 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5S | 5 | 500 | 800 | 500 | 5.0 ~ 560K | -55 ~ 155 |
    注:电阻值的额定工作电压根据公式 \( \text{RCWV} = \sqrt{P \times R} \) 计算得出,其中 \( P \) 为功率等级,\( R \) 为标称电阻值。

    产品特点和优势


    ROX系列电阻器的主要特点包括:
    - 高功率与小体积:结合高功率密度和紧凑体积,适合空间受限的应用。
    - 优异的长期稳定性:确保在长时间运行下仍能保持稳定的电阻值。
    - 完整的火焰防护构造:能够承受过载条件下的火焰和机械损伤,适用于易燃环境中。
    - 可控制的温度特性:适合各种不同温度环境的应用需求。
    - 抗溶剂涂层和标识:提供良好的机械强度和标识耐久性。
    - 特殊的引脚成型:可以根据客户需求进行定制,满足不同的安装需求。

    应用案例和使用建议


    ROX系列电阻器广泛应用于电源保护、电机驱动、工业自动化等领域。在具体应用中,应考虑其额定功率和最大工作电压来选择合适的型号。例如,在需要高可靠性电源保护的应用中,可以选择高功率的ROX7、ROX8和ROX9。而在某些空间受限的设计中,小尺寸的ROX1S、ROX2S和ROX3S是更合适的选择。
    使用建议:
    - 在选择电阻器时,要确保实际工作条件不超过其额定值,以避免因过载导致的损坏。
    - 安装时应注意避免机械损伤,确保引脚稳固,防止振动导致的接触不良。
    - 建议在高温环境下适当降额使用,参考降额曲线进行合理选型。

    兼容性和支持


    ROX系列电阻器可以与多种标准电气连接接口兼容,易于集成到现有系统中。厂商提供全方位的技术支持,包括在线帮助、电话咨询和实时聊天服务,可以通过访问官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 问题:电阻器工作时发热严重。
    解决方案:检查实际工作条件是否超出额定范围,如有必要,选择更高额定功率的型号或增加散热措施。

    2. 问题:安装后电阻值变化较大。
    解决方案:确认焊接质量,确保引脚接触良好;同时检查工作环境温度是否在规定范围内。

    总结和推荐


    总体而言,ROX系列火焰防护金属氧化膜电阻器凭借其高功率密度、优良的长期稳定性以及全面的防护特性,在多种应用场景中表现出色。对于需要高性能和高可靠性的电子设备设计者来说,ROX系列是一个值得推荐的产品选项。建议在具体应用前仔细评估其技术参数和工作环境,以确保最佳性能。

ROX1SJ150R参数

参数
电阻值 150Ω
精度 ±5%
额定功率 1W
温度系数 ±350ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ROX1SJ150R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX1SJ150R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX1SJ150R ROX1SJ150R数据手册

ROX1SJ150R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.036 ¥ 0.3063
12000+ $ 0.035 ¥ 0.2977
120000+ $ 0.0337 ¥ 0.2861
240000+ $ 0.0306 ¥ 0.2601
600000+ $ 0.0286 ¥ 0.2428
库存: 4000
起订量: 3000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 918.9
