330969

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

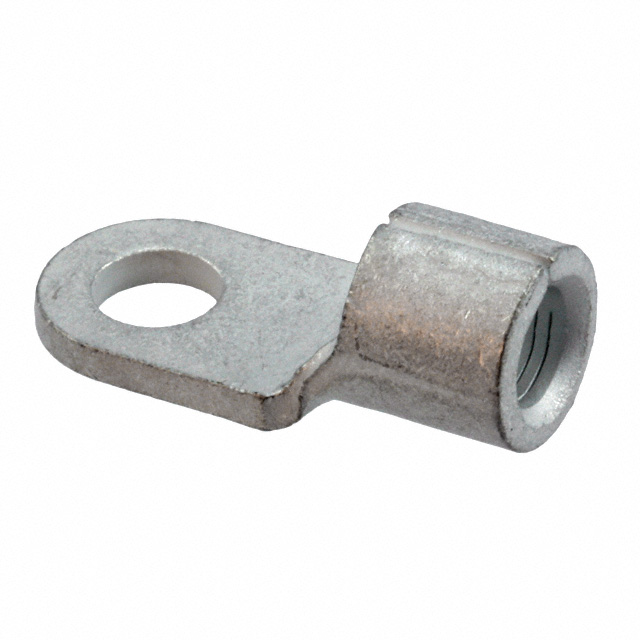

产品描述: Ring Tongue Terminal 6AWG Copper 30.07mm Tin Loose
供应商型号: TS-330969
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 330969

330969概述

    # 高品质电子元器件产品技术手册

    产品简介


    本文将详细介绍一款名为“闭环舌头接线端子”的电子元器件。这种闭环舌头接线端子的主要型号为330969,适用于6 AWG规格的导线,端子直径为6.73毫米(0.265英寸),具有封闭式筒形结构,直线方向安装,表面镀锡,无绝缘层。该产品主要用于电线连接领域,尤其适用于高压环境下的稳定连接。

    技术参数


    以下是该电子元器件的一些关键技术参数:
    - 型号: 330969
    - 导线尺寸: 20800 - 33100 CMA
    - 端子直径: 6.73 mm [0.265 in]
    - 舌头厚度: 0.79 mm [0.031 in]
    - 产品长度: 30.07 mm [1.184 in]
    - 筒内径: 5.89 mm [0.232 in]
    - 操作温度范围: 170 °C [338 °F]
    - 兼容材料: 铜基材,锡镀层
    - 封装方式: 每包100个,散装

    产品特点和优势


    - 重型设计:适合高电流环境,能够承受较大的机械应力。
    - 封闭式筒形结构:确保接线端子与导线的紧密连接,减少松动和接触不良的风险。
    - 镀锡工艺:提高抗腐蚀能力,延长使用寿命。
    - 直线方向安装:方便安装和拆卸,提高了操作效率。
    - 低卤素含量:符合欧盟RoHS、ELV及REACH等环保标准,保证产品的绿色安全。

    应用案例和使用建议


    应用案例
    该闭环舌头接线端子主要应用于工业电气系统、电力传输等领域。例如,在汽车制造行业中,可用于连接车载电池和其他高压系统;在建筑行业,用于布线系统中的电缆连接。
    使用建议
    - 在选择导线时,务必确保导线规格符合20800 - 33100 CMA的要求。
    - 安装时确保导线与接线端子完全对齐,以获得最佳的电气连接效果。
    - 建议在高湿度或高温环境中进行定期检查和维护,以确保其长期稳定的性能。

    兼容性和支持


    该产品与其他铜基材和锡镀层的导线完全兼容。TE公司提供全面的技术支持,包括安装指南、使用手册和技术咨询服务。如需进一步的帮助,可拨打免费热线电话+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 如何确保接线端子与导线之间的良好连接?
    - 解决方案: 使用适当的压接工具确保接线端子与导线紧密接触,避免松动。
    2. 问题: 如何清洁接线端子?
    - 解决方案: 使用软毛刷和适当的溶剂轻轻清洁接线端子表面,避免损坏镀层。
    3. 问题: 如何处理过热问题?
    - 解决方案: 检查接线端子与导线连接处是否有松动,确保良好的电气接触,必要时更换新的接线端子。

    总结和推荐


    总体而言,这款330969闭环舌头接线端子是一款高品质、高性能的电子元器件,特别适合需要高电流稳定连接的应用场景。其优秀的机械性能和绿色环保特性使其在市场上具有较强的竞争力。强烈推荐使用此产品,以满足各种高压环境下的需求。如果您有任何疑问或需要更多技术支持,请随时联系我们的客服热线。

330969参数

参数
长*宽*高 38.79mm*12.7mm*2.31mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

330969厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

330969数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 330969 330969数据手册

330969封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.052 ¥ 17.442
200+ $ 1.8354 ¥ 15.6009
500+ $ 1.5162 ¥ 12.8877
库存: 1146
起订量: 115 增量: 3
交货地:
最小起订量为:100
合计: ¥ 1744.2
