4DB-P107-03

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 3 POS 8.26mm Solder ST Thru-Hole 20A/Contact Package
供应商型号: N-4DB-P107-03
供应商: 云汉优选
标准整包数: 72
TE CONNECTIVITY 接线座- 隔板块 4DB-P107-03

4DB-P107-03概述


    产品简介

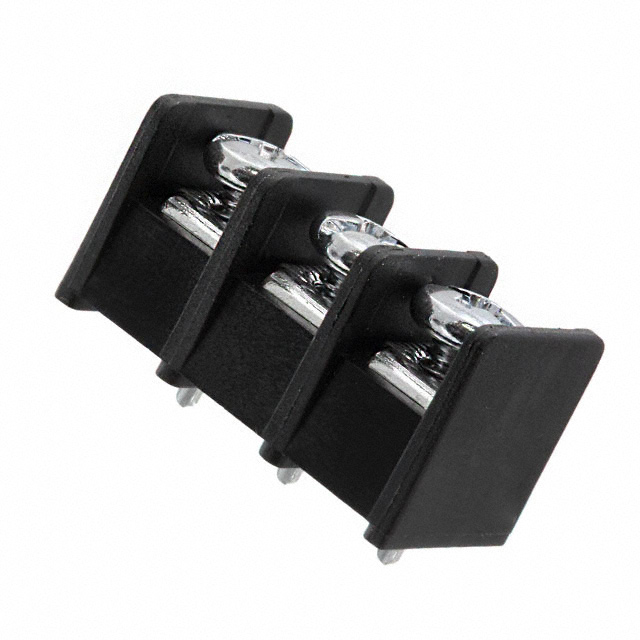

    4DB-P107-03 是一款来自Buchanan 4DB系列的双屏障印刷电路引脚连接器,属于终端块和屏障条类产品。它设计用于线对板连接,具有3个位置和8.26毫米的中心线间距。这款产品主要应用于电力电路的连接场合,具备稳定可靠的连接能力。

    技术参数


    - 基本规格:
    - 中心线间距:8.26毫米(0.325英寸)
    - 位置数量:3
    - 引脚类型:印刷电路引脚
    - 连接方式:线对板
    - 电气特性:
    - 工作电压:150伏特和300伏特
    - 接触电流承载能力:最大10安培和20安培
    - 物理特性:
    - 模块厚度:26.42毫米(1.04英寸)
    - 线径范围:0.3至3平方毫米
    - 色彩:黑色
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)
    - 材料特性:
    - 接触区镀层材料:锡
    - 基底材料:铜合金
    - 绝缘材料:尼龙

    产品特点和优势


    4DB-P107-03 的独特之处在于其双屏障设计,提供了更强的电气隔离能力和抗干扰性能。它的印刷电路引脚设计使得安装更为简便,而1行、3位置的设计使其适用于多种电路布局需求。此外,它还符合多项行业标准,如UL 94V-0阻燃等级,确保了在各种严苛环境下工作的安全性和可靠性。

    应用案例和使用建议


    应用案例
    4DB-P107-03 广泛应用于电源管理和控制系统的连接中,例如汽车电子系统、工业自动化控制系统、通讯设备等。通过其稳定可靠的连接性能,能够有效提高系统的可靠性和安全性。
    使用建议
    1. 在安装时,确保连接器正确插入并紧固螺丝,以达到最佳电气接触。
    2. 在接线时,根据所需的线径选择合适的线材,避免过细或过粗的线材影响连接效果。
    3. 需要定期检查连接器是否出现松动或磨损现象,及时进行维护或更换。

    兼容性和支持


    4DB-P107-03 可与同一系列的其他部件配合使用,如Buchanan 4DB系列的其他型号。TE公司提供全方位的技术支持,包括在线文档、用户手册和技术咨询服务。如果您需要更多帮助,可以拨打免费热线电话 +1 800 522 6752。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保螺丝已完全拧紧,并且接线牢固。 |
    | 接触不良 | 清理接触点,确保无氧化或污垢。 |
    | 热量过高 | 确保散热良好,避免高温环境下的过度负载。 |

    总结和推荐


    4DB-P107-03 是一款设计精良、性能稳定的双屏障印刷电路引脚连接器,适合各种高要求的电力连接应用。其双屏障设计、出色的电气隔离能力和宽广的操作温度范围,使其成为市场上非常有竞争力的产品。强烈推荐给需要高可靠性和稳定性连接解决方案的客户。

4DB-P107-03参数

参数
长*宽*高 12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

4DB-P107-03厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4DB-P107-03数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 4DB-P107-03 4DB-P107-03数据手册

4DB-P107-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
216+ $ 0.8162 ¥ 6.9377
432+ $ 0.7725 ¥ 6.5663
792+ $ 0.7548 ¥ 6.4158
1440+ $ 0.7446 ¥ 6.3291
4464+ $ 0.6732 ¥ 5.7222
5112+ $ 0.5508 ¥ 4.6818
库存: 7890
起订量: 216 增量: 72
交货地:
最小起订量为:216
合计: ¥ 1498.54
