HPBA005B250R100E

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±10% 250Ω 372.85W 螺纹安装
供应商型号: 4007009
供应商: 海外现货
标准整包数: 1

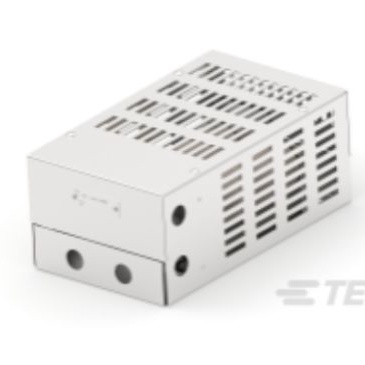

TE CONNECTIVITY 其它固定电阻 HPBA005B250R100E

HPBA005B250R100E概述


    产品简介

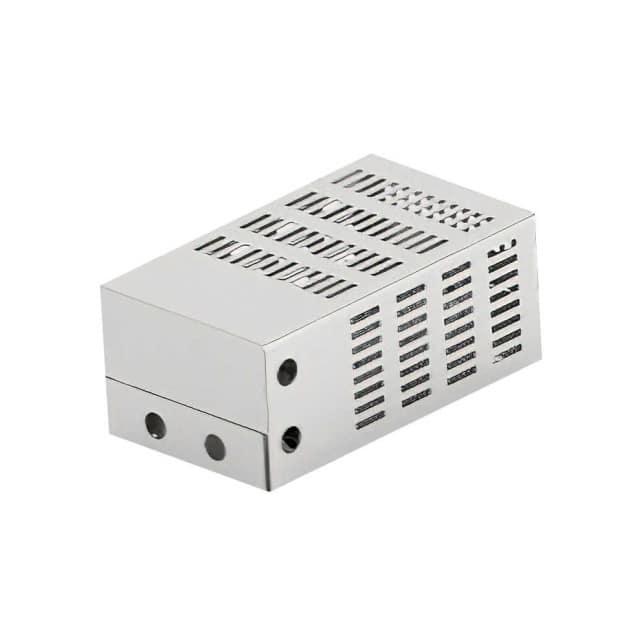

    TE公司最新推出了制动电阻组件(Braking Resistor Assemblies),专为提升变频驱动系统的制动扭矩能力而设计。这些组件通过增加制动扭矩来实现更快速和更受控的制动过程,从而显著提高整个驱动系统的工作效率。制动组件采用重型镀锌钢材料制成,具有线端接线块和可选温度控制器,具备专业外观的同时,适用于恶劣的工作环境。

    技术参数


    主要规格和特性
    - 驱动马达功率: 0.5马力至500马力(取决于电压)
    - 驱动输入电压: 支持230V、460V、575V三种电压设计
    - 额定循环周期:
    - 10%、20%、30%、50%、100%
    - 电阻容差: 10%
    - 制动扭矩: 可达100%和150%
    - 峰值制动电流: 0.5安培至800安培
    - 最大制动时间
    - 10%循环:6秒
    - 20%循环:12秒
    - 30%循环:18秒
    - 50%循环:30秒
    - 100%循环:连续
    - 外壳材料: 标准镀锌钢,标准不锈钢硬件,可选温度控制器
    - 温升: 在最大额定循环周期下可达375°C
    兼容性与安装尺寸
    - 标准壳体
    - 宽度 (W): 305 mm 至 711 mm
    - 长度 (L): 127 mm 至 673 mm
    - 高度 (H): 127 mm 至 254 mm
    - 高容量壳体
    - 高度 (H): 254 mm 至 2032 mm

    产品特点和优势


    这些制动电阻组件凭借其坚固耐用的设计,在多种应用场景中表现出色。它们能够在恶劣环境中可靠运行,同时保持专业的外观。此外,多样化的驱动输入电压设计使其适应不同的电力系统需求,增加了适用范围。100%和150%的制动扭矩选项允许用户根据具体需求选择最合适的配置,提高了系统的灵活性和实用性。

    应用案例和使用建议


    这些制动电阻组件广泛应用于需要快速制动和精确控制的应用中,如电机控制、工业自动化、交通系统等。为了充分发挥其性能,建议根据具体的应用场景选择合适的电压和制动扭矩设置。例如,在需要快速减速的大功率应用中,可以选择150%制动扭矩的设计,而在功率需求较低的情况下,则可以选择更经济高效的100%制动扭矩版本。

    兼容性和支持


    该制动电阻组件与各类变频驱动系统高度兼容,适用于广泛的电气控制系统。如果遇到任何技术问题,用户可以通过电子邮件、电话或在线聊天寻求技术支持,网址为:www.te.com/help。

    常见问题与解决方案


    1. 问:如何确定所需的驱动马达功率?
    - 答: 根据具体应用的需求确定所需的驱动马达功率。一般情况下,低功率应用可以选择较小的功率,而大功率应用则需要更高的驱动马达功率以满足需求。
    2. 问:如果制动电阻组件温度过高怎么办?
    - 答: 当制动电阻组件温度过高时,应首先检查系统的冷却装置是否正常工作。若无明显问题,可能需要减少负载或更换更高散热性能的组件。在严重情况下,建议联系技术支持获取进一步指导。

    总结和推荐


    总体而言,TE公司的制动电阻组件在坚固耐用、多样化配置及高效应用等方面表现优异。其在多个领域的广泛应用也证明了产品的稳定性和可靠性。无论是需要高功率还是低功率的应用场合,这些组件都能提供卓越的性能和可靠的保障。因此,强烈推荐给需要提升制动系统效能的工程师和技术人员使用。

HPBA005B250R100E参数

参数
电阻值 250Ω
温度系数 -
精度 ±10%
额定功率 372.85W
电阻个数 -
引脚数量 -
安装方式 螺纹安装
零件状态 在售
包装方式 盒装
