首页  >  产品百科  >  53242-5

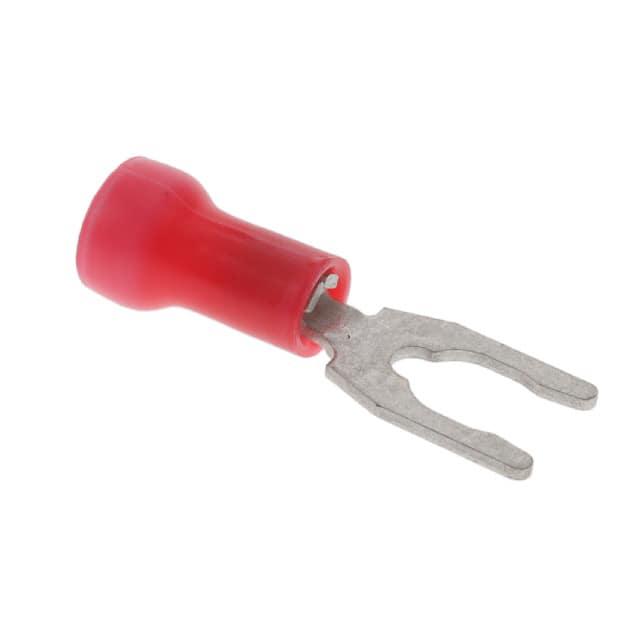

53242-5

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 16-22AWG Brass Red 24.61mm Tin Loose
供应商型号: 571-53242-5
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53242-5

53242-5概述


    产品简介


    本电子元器件是TE Connectivity生产的弹簧叉型端子(Spring Spade Terminal),适用于导线截面积为22至16 AWG范围内的电线,且接柱尺寸为#10。这款端子具备部分绝缘特性,适用于多种工业应用。其主要功能是在电气连接系统中实现可靠稳定的电连接,广泛应用于汽车、工业自动化、通信及家用电器等领域。

    技术参数


    - 导线规格:22至16 AWG
    - 接柱尺寸:#10
    - 接柱直径:4.83毫米(0.19英寸)
    - 导线截面积:509至3260 CMA
    - 绝缘支撑材料:部分绝缘
    - 温度范围:-40°C至105°C
    - 电压等级:600伏特或1000伏特
    - 接触插销厚度:0.79毫米(0.031英寸)
    - 端子长度:24.61毫米(0.969英寸)
    - 产品重量:0.155克

    产品特点和优势


    1. 弹簧夹设计:采用独特的弹簧设计,能够确保即使在振动条件下也能提供可靠的电气连接。
    2. 机械附件能力:兼容各种铜质导线,确保了广泛的适用性。
    3. 认证和合规性:符合多项行业标准,包括欧盟RoHS、ELV和REACH规定,保证产品环保和安全。
    4. 兼容性强:与其他相关产品如TE系列紧密集成,适用于广泛的工业应用。
    5. 稳定性高:具有稳定的机械和电气性能,能够在恶劣的工作环境下长期稳定运行。

    应用案例和使用建议


    应用案例
    这款弹簧叉型端子适用于多种工业场景,例如汽车电气系统、工厂自动化控制系统和家庭配电系统。其中,在汽车电气系统中,它用于连接电源线和传感器信号线,确保电连接的稳定可靠。
    使用建议
    - 确保导线截面积在22至16 AWG范围内,并将导线正确插入端子内。
    - 定期检查接点的磨损情况,必要时进行更换以确保良好的电气接触。
    - 在安装过程中要避免过大的应力施加在端子上,以防损坏。

    兼容性和支持


    该弹簧叉型端子可与其他TE Connectivity品牌的端子、接头和线束配件兼容,确保了其在复杂电气系统中的无缝集成。同时,TE Connectivity提供了全方位的技术支持和售后服务,客户可以通过拨打+1 800 522 6752获取帮助和支持。

    常见问题与解决方案


    1. 问题:安装后接触不良。
    - 解决方案:检查导线是否完全插入端子,并确保端子锁紧到位。
    2. 问题:长时间使用后松动。
    - 解决方案:定期检查并重新紧固端子,确保接触稳定。
    3. 问题:端子表面出现氧化现象。
    - 解决方案:清洁端子表面,使用专用清洁剂去除氧化层。

    总结和推荐


    总体而言,这款弹簧叉型端子以其卓越的机械性能、可靠的安全性以及广泛的应用场景,非常适合用于各种工业场合的电气连接。它不仅满足了行业标准的要求,还提供了长期稳定的电气连接解决方案。因此,我强烈推荐此款产品,特别是对于需要高可靠性电气连接的应用场景。

53242-5参数

参数
长*宽*高 24.61mm*7.47mm*7.47mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53242-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53242-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53242-5 53242-5数据手册

53242-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.6394 ¥ 5.4029
25+ $ 0.5969 ¥ 5.0434
100+ $ 0.5467 ¥ 4.6196
250+ $ 0.4568 ¥ 3.8603
500+ $ 0.4277 ¥ 3.6139
1000+ $ 0.3575 ¥ 3.0207
4000+ $ 0.3175 ¥ 2.683
库存: 147
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
