35223M9JT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 3.9MΩ ±5% ±100ppm/℃ 2512 贴片安装 6.35mm*3.2mm*1.2mm
供应商型号: J-AMP1-0351711
供应商: Chip1stop
标准整包数: 1

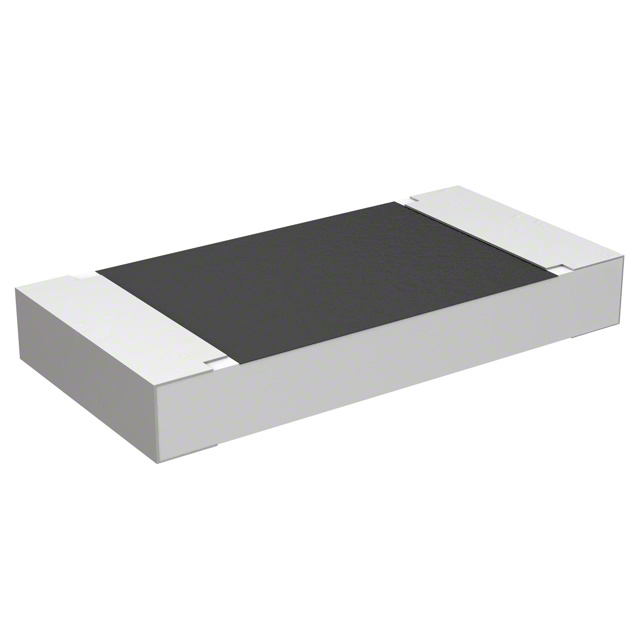

TE CONNECTIVITY 网络阵列电阻 35223M9JT

35223M9JT概述

    TE Connectivity 3522系列功率电阻器技术手册

    产品简介


    TE Connectivity新推出的3522系列电阻器已通过AEC-Q200认证。这款低成本高功率电阻器适用于大批量自动装配,广泛应用于各种场合,特别是高频操作。其紧凑的设计得益于短引线结构,并以每卷2000件的标准包装在7英寸卷盘上提供。

    技术参数


    - 功率等级:70°C下3瓦特
    - 额定电流(跨接):2.5安培
    - 最大过载电流(跨接):10安培
    - 最大工作电压:250伏
    - 最大过载电压:500伏
    - 绝缘耐压:500伏
    - 工作温度范围:-55°C至+155°C
    - 环境温度:70°C
    - 封装方式:贴片式,带标值
    - 引脚镀层:锡镍

    产品特点和优势


    - 低功耗高效率:在70°C条件下可承受高达3瓦特的功率。
    - 紧凑设计:尽管体积小,但能承受高电流和电压,使其非常适合空间受限的应用。
    - 便于操作:采用7英寸卷盘包装,每卷包含2000个电阻,适合大批量生产。
    - 高可靠性:通过AEC-Q200标准认证,适用于汽车及工业应用。
    - 环境友好:符合RoHS、PAHs、PFOS指令以及无卤素要求。

    应用案例和使用建议


    此款电阻器可用于汽车电子、通信设备、电源管理和工业自动化等领域。如果预计长时间满负荷运行,则需采取措施提高散热效果,如增加金属基板或铜垫等。
    建议:
    - 建议在电路板设计时加入散热措施,例如金属底板、底部铜垫、PCB开孔或加大银导体焊盘。

    兼容性和支持


    - 该产品易于与标准SMT生产设备兼容,且可通过各大分销商采购。
    - 提供详细的用户手册和技术支持服务,包括在线客服和电话咨询。

    常见问题与解决方案


    - Q: 该电阻器在高温下的性能如何?
    A: 当环境温度超过70°C时,需要根据提供的降额曲线来确定其工作能力。
    - Q: 如何处理潮湿环境对电阻器的影响?
    A: 潮湿环境下,必须确保设备在规定的湿度范围内运行,并定期检查设备状态以避免损坏。

    总结和推荐


    TE Connectivity的3522系列电阻器是一款性能优异、应用广泛的高质量产品。其高功率、高可靠性和紧凑设计使其成为多种应用的理想选择。尤其适合需要在恶劣环境下保持稳定性能的应用场景。强烈推荐用于要求严格的应用领域,如汽车电子和工业自动化系统。
    结论:
    综合考虑其优越的电气性能、可靠的稳定性以及广泛的应用范围,我们强烈推荐使用TE Connectivity 3522系列电阻器。

35223M9JT参数

参数
电阻值 3.9MΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 6.35mm*3.2mm*1.2mm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

35223M9JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35223M9JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 35223M9JT 35223M9JT数据手册

35223M9JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
