646478-5

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Connector Accessories Shroud Straight Polyester Gray Tray
供应商型号: N-646478-5
供应商: 云汉优选
标准整包数: 32
TE CONNECTIVITY 背板连接器 - 外壳 646478-5

646478-5概述


    产品简介

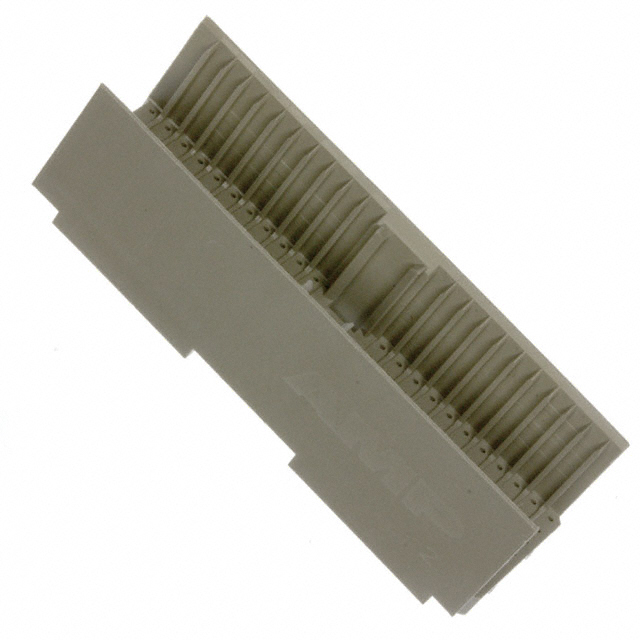

    本产品是一款适用于电路板安装的屏蔽罩(PCB Mount Shroud),型号为646478-5。它采用玻璃填充聚酯材料制造,具有灰色外观。此产品主要设计用于Z-PACK 2mm HM系列连接器,具备154个接触位置。该屏蔽罩能够有效地保护连接器免受外部环境的影响,同时确保稳定的电性能。产品主要应用于工业自动化、通信设备、数据中心和各类高性能电子产品中。

    技术参数


    - 产品类型: PCB Mount Shroud
    - 材质: 玻璃填充聚酯
    - 颜色: 灰色
    - 接触位置数量: 154个
    - 中心线间距(Pitch): 2mm
    - 操作温度范围: -55°C 至 125°C (-67°F 至 257°F)
    - 最高操作温度: 125°C (257°F)
    - 产品宽度: 15.4mm (0.606英寸)
    - 产品长度: 49.85mm (1.96英寸)
    - 产品高度: 14.9mm (0.586英寸)
    - 行间距: 2mm (0.079英寸)
    - 认证标准: UL 94V-0,符合欧盟RoHS、ELV和REACH法规
    - 兼容材料: 含Br或Cl > 900 ppm的非低卤素材料

    产品特点和优势


    该屏蔽罩的主要特点是其优异的机械和电气性能,能够承受高达125°C的操作温度。由于采用了玻璃填充聚酯材料,该产品具有良好的耐热性和机械强度。此外,其设计包含7行和154个接触位置,能够在复杂的电路板上提供可靠的连接保障。在使用过程中,其独特的导柱对准机制可确保准确的对接,减少误插的可能性。这些特性使得该产品在工业级和高性能电子产品中具有广泛的应用前景。

    应用案例和使用建议


    应用案例
    该屏蔽罩广泛应用于工业自动化系统、通信设备及数据中心等领域。例如,在通信基站中,它可用于保护高密度连接器,确保长期稳定运行。在工业自动化控制系统中,该屏蔽罩可有效保护信号传输路径,提高系统的可靠性。
    使用建议
    1. 正确安装: 在安装前,确保电路板上的接触点与屏蔽罩的接触位置精确对齐,避免误插和损坏。
    2. 注意环境条件: 由于产品的工作温度范围较宽(-55°C至125°C),建议在极端环境下使用时采取适当的防护措施。
    3. 定期检查: 定期检查屏蔽罩是否有物理损伤或老化现象,及时更换以保证电气性能。

    兼容性和支持


    该产品与TE公司的其他相关产品兼容,如68 CHAMP R/A ASSY, LC,以及Z-PACK M.ASSY.154P. Rectangular Power Connectors等。此外,TE公司提供了全面的技术支持,包括电话技术支持(+1 800 522 6752)和在线文档下载(如产品图纸和CAD文件)。

    常见问题与解决方案


    - Q: 该屏蔽罩能否在极端温度下正常工作?
    - A: 是的,该产品经过测试,可在-55°C至125°C的范围内正常工作。
    - Q: 该产品是否符合RoHS要求?
    - A: 是的,该产品符合欧盟RoHS、ELV和REACH指令的要求。
    - Q: 产品安装后如何确保正确对准?
    - A: 通过使用屏蔽罩上的导柱对准机制,确保接触位置正确对齐即可。

    总结和推荐


    总体而言,这款PCB Mount Shroud 646478-5具有优异的性能和广泛的应用领域。其高耐温性、优良的机械性能和可靠的连接能力使其成为许多高端电子设备的理想选择。TE公司提供的全面技术支持和详尽的文档资料也为其应用提供了有力保障。因此,我强烈推荐使用这款产品。
    如果您有任何疑问或需要进一步的信息,可以联系TE公司的技术支持热线(+1 800 522 6752)。

646478-5参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

646478-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

646478-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 646478-5 646478-5数据手册

646478-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 2.2896 ¥ 20.8239
224+ $ 2.1836 ¥ 19.8598
320+ $ 2.1216 ¥ 19.296
576+ $ 2.091 ¥ 19.0176
1312+ $ 1.8972 ¥ 17.255
3104+ $ 1.7646 ¥ 16.049
5120+ $ 1.632 ¥ 14.843
库存: 5258
起订量: 96 增量: 32
交货地:
最小起订量为:96
合计: ¥ 1999.09
