首页  >  产品百科  >  CPF0805B9K1E1

CPF0805B9K1E1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 9.1KΩ ±0.1% 100mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: A103255TR-ND
供应商: Digi-Key
标准整包数: 1000

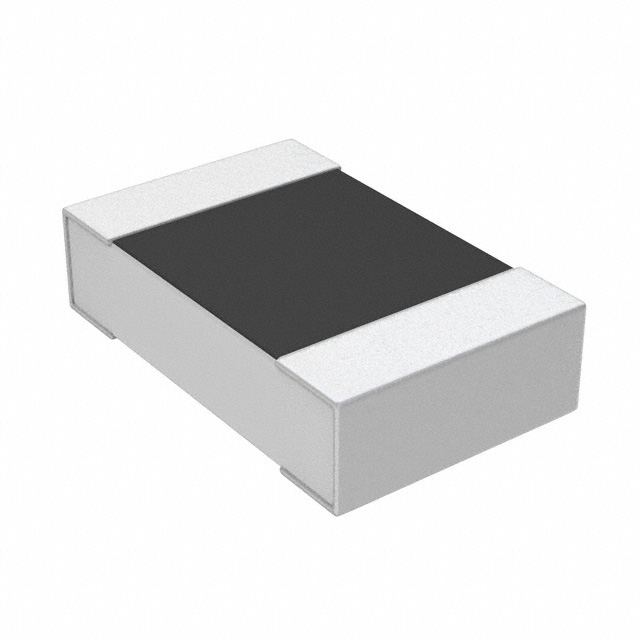

TE CONNECTIVITY 贴片电阻 CPF0805B9K1E1

CPF0805B9K1E1概述

    薄膜精密电阻技术手册

    产品简介


    薄膜精密电阻(CPF系列)是一种高稳定性芯片电阻,适用于多种尺寸以提供不同功率等级。本系列产品电阻值可低至49.9Ω,最高可达1MΩ,具有15ppm/°C的温度系数(TCR),并提供0.05%至1%的不同容差等级。这些电阻广泛应用于通信、工业控制、仪表测量和医疗设备等领域。

    技术参数


    基本参数:
    - 尺寸:0201至2512
    - 额定功率:0.03125W到0.5W
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电阻:>9999 MΩ
    - 稳定性:0.5%

    具体参数:
    | 尺寸 | 额定功率(W) | 最大电阻(Ω) | 容差(%) | TCR(ppm/°C) | 最大工作电压(V) | 最大过载电压(V) |

    | 0201 | 0.03125 | 75K | 0.05, 0.1, 0.5, 1 | 15, 25 | 15 | 30 |
    | 0402 | 0.063 | 511K | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 25 | 50 |
    | 0603 | 0.063 | 511K | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 50 | 100 |
    | 0805 | 0.1 | 1M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 100 | 200 |
    | 1206 | 0.125 | 1M5 | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 |
    | 1210 | 0.25 | 1M0 | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 |
    | 2010 | 0.25 | 3M0 | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 |
    | 2512 | 0.5 | 3M0 | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 |

    产品特点和优势


    CPF系列薄膜精密电阻具有如下特点和优势:
    - 高精度(0.05%)
    - 稳定性高(0.5%)
    - 温度系数低(15ppm/°C)
    - 广泛的工作电压范围
    - 适用于多种应用场景,如通信、工业控制、仪器仪表及医疗设备等

    应用案例和使用建议


    应用场景:
    - 通信设备:网络交换机、路由器
    - 工业控制:自动化生产线、机器人
    - 仪器仪表:信号处理电路、传感器接口电路
    - 医疗设备:医用监护仪、呼吸机
    使用建议:
    - 在设计电路时应根据具体的应用需求选择合适的电阻尺寸和阻值,以确保电路的稳定性和可靠性。
    - 在焊接过程中需要严格按照规定的温度曲线进行焊接,避免过高的焊接温度导致电阻损坏。
    - 对于高温环境下的应用,需特别注意电阻的工作温度范围,确保其在规定范围内正常工作。

    兼容性和支持


    CPF系列薄膜精密电阻与市场上主流的PCB板兼容良好,可以方便地进行表面贴装。TE公司为客户提供详尽的技术支持服务,包括电话咨询、电子邮件技术支持及在线聊天支持等。此外,公司还提供了详细的产品说明书和设计指南,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:如何选择合适的电阻尺寸?
    - A: 根据电路所需的功率消耗来选择合适的电阻尺寸,同时考虑电路的工作电压和环境温度等因素。
    2. Q:焊接过程中出现虚焊怎么办?
    - A: 检查焊接温度是否过高,焊接时间是否过长;调整焊接温度和时间后再重新焊接。确保焊接过程符合标准要求。
    3. Q:长时间高温环境下工作,电阻稳定性如何?
    - A: 在高温环境下工作时,需特别关注电阻的工作温度范围。TE公司产品设计时已充分考虑到这一因素,确保在规定工作温度范围内电阻性能稳定。

    总结和推荐


    CPF系列薄膜精密电阻以其高精度、高稳定性和宽广的工作温度范围等特点,在通信、工业控制、仪器仪表及医疗设备等领域中表现出色。其兼容性强、支持完善的特点使得它成为市场上极具竞争力的产品。我们强烈推荐使用该系列产品,以满足您的各类精密电子设备需求。

CPF0805B9K1E1参数

参数
电阻值 9.1KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0805B9K1E1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0805B9K1E1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0805B9K1E1 CPF0805B9K1E1数据手册

CPF0805B9K1E1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1479 ¥ 1.2257
2000+ $ 0.1292 ¥ 1.071
3000+ $ 0.121 ¥ 1.0025
库存: 6000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1225.7
直接购买
加入购物车
