ER58R22JT

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 220mΩ ±5% 7W ±200ppm/℃ 通孔安装 22.2mm(长度)
供应商型号: N-ER58R22JT
供应商: 云汉优选
标准整包数: 250

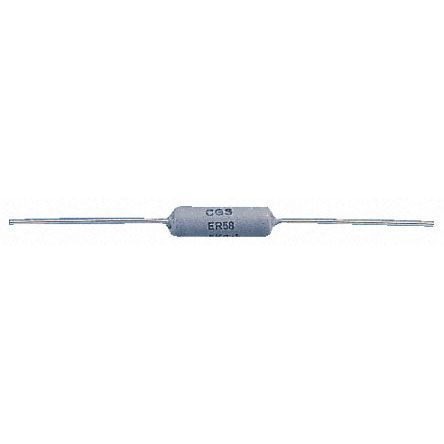

TE CONNECTIVITY 通孔电阻 ER58R22JT

ER58R22JT概述

    电子元器件产品技术手册:ER/ERV系列高功率电阻

    1. 产品简介


    ER/ERV系列是特制的硅涂层功率电阻,适用于工业、控制、医疗和消费电子等广泛的应用领域。这类电阻采用了独特的硅涂层设计,不仅增强了机械强度,还提升了对多种溶剂的耐受性,确保在恶劣环境下的可靠性能。

    2. 技术参数


    - 额定功率(瓦):
    - ER74:40℃下为3W,70℃下为2.5W
    - ER58:40℃下为7W,70℃下为6W
    - ER16:40℃下为11W,70℃下为9W
    - ER17:40℃下为14W,70℃下为12W
    - 电阻范围:
    - ER74:0.3Ω至10KΩ
    - ER58:0.5Ω至20KΩ
    - ER16:13Ω至68KΩ
    - ER17:20Ω至100KΩ
    - 最大元件电压:
    - ER74:100V
    - ER58:200V
    - ER16:500V
    - ER17:750V
    - 热点温度图:参考相关热热点温度图
    - 垂直安装方式:提供垂直安装
    - 温度类别:-55℃至200℃
    - 湿度分类:56天/95% RH/±45℃
    - 标准容差:
    - ER系列:≤1Ω为±10%,>1Ω为±5%
    - ERV系列:E24为±5%,E12为±10%

    3. 产品特点和优势


    - 高功率耗散能力:在各种温度下均具有卓越的功率耗散能力。
    - 坚固的硅涂层:增强机械强度和耐化学溶剂性。
    - 特殊脉冲风格:适用于脉冲电路。
    - 定制设计服务:可根据客户需求提供个性化设计。
    - 广泛分销渠道:通过多个分销商渠道提供。
    - 多种包装选择:包括弹药盒包装、6mm套筒包装及散装。

    4. 应用案例和使用建议


    - 工业控制设备:如自动化控制系统中的电流检测装置。
    - 医疗设备:用于医疗器械中的稳压电路。
    - 消费电子:例如家用电器中的过载保护装置。
    使用建议:
    - 避免电阻直接接触PCB,以免高温损坏。
    - 使用垂直安装方式以提高散热效率。
    - 确保环境温度在规定范围内,避免超出温度极限导致损坏。

    5. 兼容性和支持


    该产品可与其他电气设备和元器件良好兼容,制造商提供详尽的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:如何处理过高温度导致的电阻损坏?
    - 解决方案:确保工作环境温度在允许范围内,采取有效的散热措施,如增加散热片或改进散热设计。
    - 问题:电阻的耐久性如何保障?
    - 解决方案:采用优质的材料和技术,确保产品在长时间工作下的稳定性和可靠性。

    7. 总结和推荐


    ER/ERV系列高功率电阻具备高可靠性、高耐久性和良好的适用性,适用于多种复杂应用环境。强烈推荐该系列产品给需要高性能、高稳定性的工业、医疗及消费电子客户。

ER58R22JT参数

参数
电阻值 220mΩ
精度 ±5%
额定功率 7W
温度系数 ±200ppm/℃
长*宽*高 22.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ER58R22JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ER58R22JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ER58R22JT ER58R22JT数据手册

ER58R22JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.6254 ¥ 5.3159
500+ $ 0.5974 ¥ 5.0779
1000+ $ 0.5814 ¥ 4.9419
库存: 1500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1328.97
