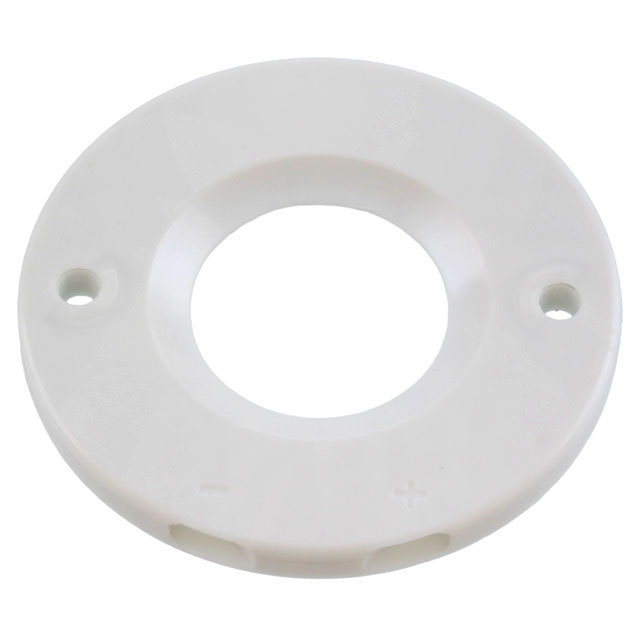

2213130-1

产品分类: LED显示器件
厂牌: TE CONNECTIVITY
产品描述: 小尺寸 Z50 型 LUMAWISE LED 底座可在小尺寸外形规格中提供轻松地无焊连接。允许使用标准螺钉将 LED 直接附加到散热器,以使设计尽快上市。
供应商型号: 2213130-1
供应商: 国内现货
标准整包数: 100
TE CONNECTIVITY LED显示器件 2213130-1

2213130-1概述

    LUMAWISE LED HOLDERS 技术手册

    1. 产品简介


    LUMAWISE LED HOLDERS 是一种专为 Chip-on-Board (CoB) LED 设计的圆形插槽或插座,主要用于机械固定、电气连接及散热。由 TE Connectivity(简称 TE)开发的 LUMAWISE LED HOLDERS 具有无焊设计,使得 CoB LED 可以直接通过两个 M3 螺丝安装到散热器上。此外,这些 LED 持有器在与光源相同的距离处提供一个光学校准区,从而便于二次光学组件的安装。
    LUMAWISE LED HOLDERS 在灯具生态系统的核心地位体现在其集成了 LED 的电气、机械、热学和光学互联。相较于传统方法,这些持有器可以加速市场投放时间、降低应用成本、简化集成过程并提高装配效率。它们设计用于帮助工程师开发符合 Zhaga 标准的模块,适用于射灯和筒灯等多种应用场合。

    2. 技术参数


    - 电气特性
    - 电流:3A
    - 电压:60V 直流
    - 机械特性
    - 工作温度范围:-40°C 至 105°C
    - 螺丝尺寸:#4 或 M3
    - 插针式电接触,支持 18-22 AWG(0.35 - 0.75mm²)实心、熔断和绞合线
    - 材料
    - 阻燃聚对苯二甲酸丁二醇酯(PBT),铜合金触点,镀金处理

    3. 产品特点和优势


    LUMAWISE LED HOLDERS 主要优势如下:
    - 无焊设计:简化了安装过程,减少了焊接步骤带来的复杂性。
    - 标准化螺丝间距:采用 M3 螺丝标准,方便快速安装和更换。
    - 标准化光学校准区:确保二次光学组件的正确安装位置,提升照明效果。
    - 符合 Zhaga 标准:设计时考虑了行业标准,保证产品的通用性和兼容性。
    - 高可靠性材料:采用阻燃材料,确保产品在高温环境下的稳定性。

    4. 应用案例和使用建议


    - 射灯和筒灯:这些 LED 持有器广泛应用于射灯和筒灯等照明设备,能够满足多种光束角度的需求。
    - 轨道灯和街灯:在轨道灯和街灯的应用中,这些持有器提供了高效的电气连接和良好的散热性能。
    使用建议:
    - 在选择螺丝时,应确保螺丝符合 M3 标准,以保证最佳的安装效果。
    - 安装过程中,应遵循制造商的指引,确保电气连接的可靠性。

    5. 兼容性和支持


    - 兼容性:LUMAWISE LED HOLDERS 与 Zhaga 书 3 标准兼容,可与 LEDiL 等二次光学组件一起使用。
    - 支持和维护:TE Connectivity 提供详尽的技术支持和售后维护服务,确保用户的长期使用体验。

    6. 常见问题与解决方案


    - 问题 1:无法正确固定 LED。
    - 解决办法:检查螺丝是否安装到位,确认螺丝大小是否符合要求。

    - 问题 2:电气连接不稳定。
    - 解决办法:重新插入电线,确保电线完全进入插针式电接触中。

    - 问题 3:LED 发热严重。
    - 解决办法:检查散热器是否安装到位,确保散热器的散热效果良好。

    7. 总结和推荐


    综上所述,LUMAWISE LED HOLDERS 在电气、机械、材料等方面表现出色,具有高效可靠的设计和广泛的适用性。推荐在各类照明设备中使用,尤其是在需要高亮度和良好散热性能的应用场景。该产品的无焊设计和标准化螺丝间距使其成为市场上的一大亮点,尤其适合追求高效安装和可靠性能的工程师和技术人员。

2213130-1参数

参数
显示尺寸 -
显示高度 -
接口方式 -
背光颜色 -
分辨率(pixels) -
字符宽度 -
发光强度 -
显示颜色 -
触碰模式 -
控制器类型 -
视角 -
字符高度 -
显示类型 -
显示模式 -
显示宽度 -
长*宽*高 3.4mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 盒装
