40697

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 18-22AWG Brass 16.3mm Tin Reel/Strip Automotive
供应商型号: 40697
供应商: 云汉优选
标准整包数: 20000

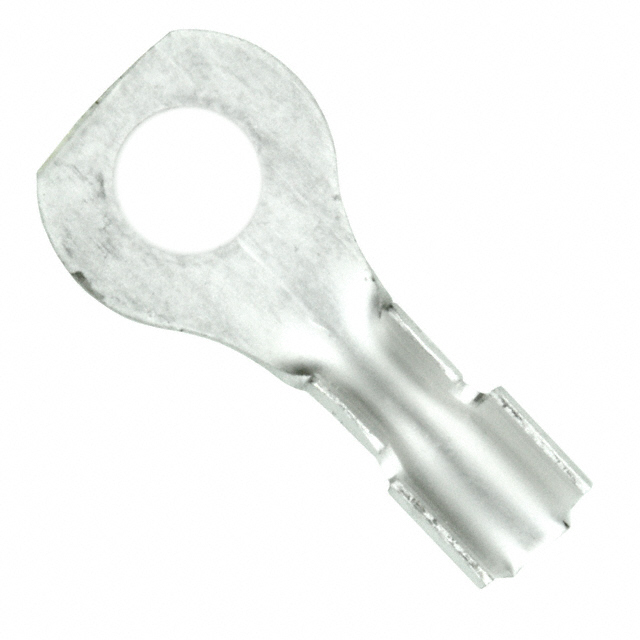

TE CONNECTIVITY 端子 - 环形端子 40697

40697概述

    电子元器件产品技术手册:封闭环舌形端子

    产品简介

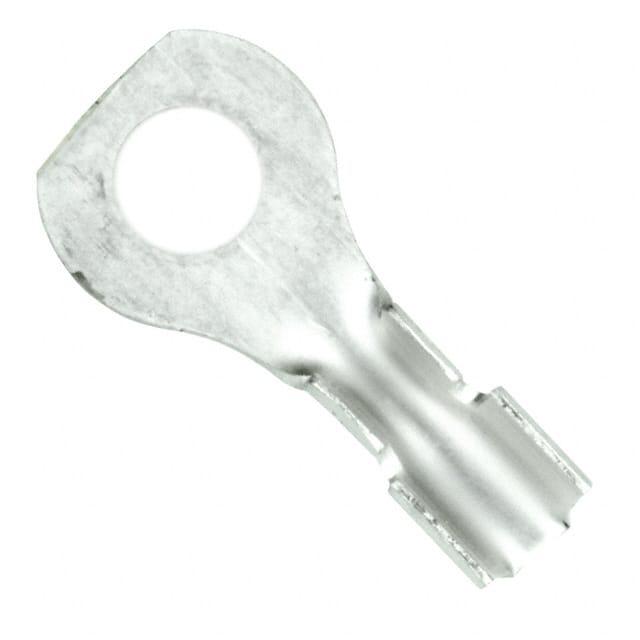

    本文档介绍了TE Connectivity公司的一款封闭环舌形端子(Closed Ring Tongue Terminal),型号为40697。这款端子主要用于连接导线至螺钉或其他连接装置,适用于工业控制、机械设备及汽车等领域。它具有开放桶型结构,直向安装方式,表面镀锡处理,且不带绝缘层。

    技术参数


    - 产品类型: 封闭环舌形端子
    - 规格型号: 40697
    - 适用导线尺寸: 22 – 18 AWG(0.34 – 0.75 mm²)
    - 固定孔直径: 3.68 mm(0.145 in)
    - 舌厚: 0.51 mm(0.02 in)
    - 安装孔径: 1.27 mm 和 2.28 mm(0.05 in 和 0.09 in)
    - 固定孔直径: 3.68 mm(0.145 in)
    - 最大绝缘外径: 2.79 mm(0.11 in)
    - 温度范围: -40 – 110°C (-40 – 230°F)
    - 重量: 0.391 g
    - 兼容材料: 铜导线
    - 接触基材: 黄铜
    - 镀层材料: 锡
    - 基材镀层: 镍

    产品特点和优势


    - 独特的机械附件设计: 采用开放桶型结构,便于连接和固定导线。
    - 可靠性高: 高质量的黄铜接触基材和镍基材镀层保证了长期稳定的电气连接。
    - 广泛的适用性: 可以用于不同类型的导线,且能适应多种温度和湿度条件下的工作环境。
    - 合规性: 符合欧盟RoHS、ELV、REACH等环保标准,无卤素设计,保证了产品的安全性和环保性。

    应用案例和使用建议


    - 应用场景: 适用于汽车电子、工业自动化控制、机械设备连接等领域,尤其是需要可靠电气连接和耐高温的应用场合。
    - 使用建议:
    - 确保导线尺寸在22 – 18 AWG范围内。
    - 使用适当的工具将端子压接到导线上,以确保良好的电气连接。
    - 在高温环境下使用时,建议进行定期检查,确保连接的稳定性。


    兼容性和支持


    - 兼容其他元器件: 与TE Connectivity公司的其他终端和连接件(如MODII HDR DRST UNSHR、250 FASTON等)有良好的兼容性。
    - 技术支持: 如有任何疑问或需要技术支持,可拨打免费电话 +1 800 522 6752,TE公司提供详尽的技术支持服务。

    常见问题与解决方案


    1. 问题: 导线无法正确插入端子内。
    - 解决办法: 确保导线尺寸符合要求(22 – 18 AWG),并使用正确的工具将端子压接在导线上。
    2. 问题: 连接处接触不良。
    - 解决办法: 检查导线与端子之间的压接是否牢固,确保没有杂质或灰尘干扰连接。
    3. 问题: 使用过程中端子出现腐蚀。
    - 解决办法: 确保工作环境干燥且避免接触有害化学物质,必要时更换新的端子。

    总结和推荐


    产品优点:
    - 高度可靠的黄铜接触基材,确保长期稳定的工作表现。
    - 开放桶型结构设计,便于导线的插入和固定。
    - 广泛的温度适用范围,能够适应各种恶劣环境。
    - 高度的环保性和安全性,符合多国法规要求。
    推荐使用:
    综上所述,封闭环舌形端子40697是一款非常优秀的电子元器件,适合广泛应用于各种工业和汽车领域。其优良的电气性能和机械强度使其在众多同类产品中脱颖而出,值得用户考虑选用。

40697参数

参数
长*宽*高 16.31mm*7.52mm*510μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

40697厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

40697数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 40697 40697数据手册

40697封装设计

查看详情并下载
Symbol
Footprint
3D Model
