929963-1

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, HGQ10系列, 最大1mm², 最小0.5mm²
供应商型号: JY-929963-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器-触头 929963-1

929963-1概述


    产品简介

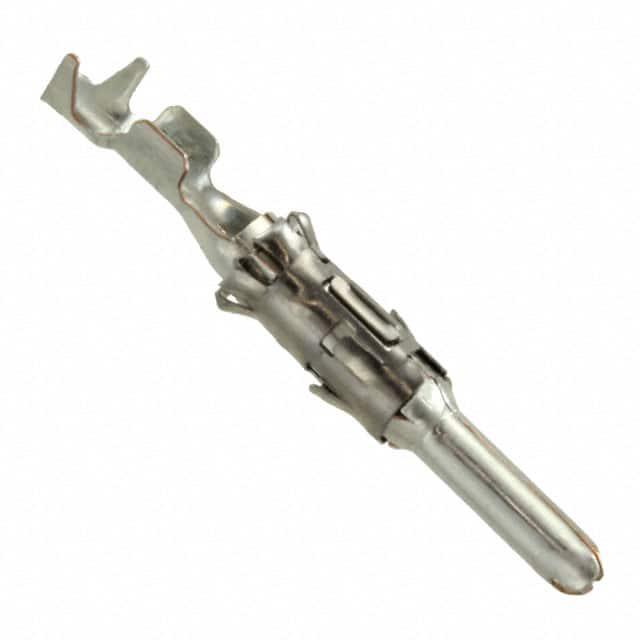

    产品名称:929963-1 圆形连接系统针端子
    类型:圆形连接系统针端子
    主要功能:用于汽车领域的电气连接,提供可靠且高效的电流传输。
    应用领域:广泛应用于汽车电子系统,包括车身控制模块(BCM)、动力系统和其他高电流负载设备。

    技术参数


    - 针直径:2.5 mm [.098 in]
    - 适用线径:17-20 AWG (0.5–1 mm²)
    - 额定电流:25–40 A (取决于具体应用)
    - 工作温度范围:-40°C 至 130°C (-40°F 至 266°F)
    - 绝缘选择:无绝缘选项
    - 终端传输类型:电源传输
    - 接触材料:镀锡黄铜,采用冲压和成型工艺
    - 端接方式:压接

    产品特点和优势


    - 可靠性高:镀锡黄铜接触件具有良好的导电性和耐腐蚀性,确保长期稳定运行。
    - 操作简便:采用压接式连接,简化安装流程,提高生产效率。
    - 适用广泛:可满足不同线径和工作条件下的需求,尤其适用于汽车高电流应用场合。
    - 锁紧机制:具备锁扣功能,确保连接稳定性,防止意外松脱。
    - 低卤素设计:符合低卤素标准,满足环保要求。

    应用案例和使用建议


    应用案例
    - 车身控制模块(BCM):用于电源连接,确保稳定的信号传输和电力供应。
    - 电机控制系统:连接电机驱动系统,确保高效的能量传递。
    使用建议
    1. 在进行压接前,确保电线清洁,避免氧化层影响导电性能。
    2. 定期检查连接部位是否有松动现象,及时维护以保持良好连接状态。
    3. 避免在极端高温环境下长时间运行,以免影响使用寿命。

    兼容性和支持


    - 兼容性:该产品与多种线缆适配,支持17-20 AWG线径,适合多种汽车电气系统集成。
    - 技术支持:TE Connectivity 提供完善的售后服务和技术支持,包括电话热线 +1 800 522 6752 和在线文档下载。

    常见问题与解决方案


    1. 问题:压接后发现接触不良。
    解决方法:检查压接工具是否正确校准,必要时重新压接。
    2. 问题:终端出现氧化现象。
    解决方法:定期清洁接触点,使用酒精擦拭以去除表面污垢。
    3. 问题:终端过热。
    解决方法:降低电流负载,检查线路布局是否合理。

    总结和推荐


    929963-1 圆形连接系统针端子凭借其出色的性能和可靠性,在汽车电气连接领域表现出色。它不仅能够满足高电流传输的需求,还具有良好的环境适应性和稳定性。总体而言,这款产品是汽车电子系统的理想选择,我们强烈推荐在相关项目中使用。
    如有更多疑问,可通过电话 +1 800 522 6752 或访问 TE Connectivity 官网查询更多信息。

929963-1参数

参数
触头尺寸 2.5mm
触头类型 Pin
线规 - AWG 17~20
线规 - mm2 0.5mm2~1mm2
触头镀层
触头端接 压接
触头镀层厚度 1μm
长*宽*高 29.8mm(长度)*3.2mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929963-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929963-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY 929963-1 929963-1数据手册

929963-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
