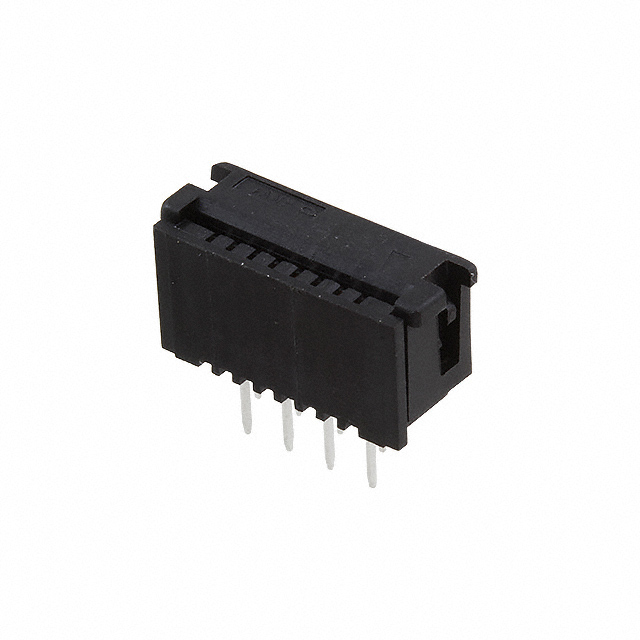

4-487576-9

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1.27mm 8pin 黑色 7.87mm FFC 1A 锡 底部 通孔安装
供应商型号: JY-4-487576-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY FFC/FPC连接器 4-487576-9

4-487576-9概述


    产品简介


    4-487576-9 零插拔力线对板连接器
    该连接器是一种Wire-to-Board(线对板)类型的连接器组件,专为8位置的连接设计,其中心线距为1.27毫米(0.05英寸),并具有双排结构。这种连接器在信号传输和柔性印刷电路板(FFC)到印刷电路板(PCB)的应用中表现出色,适用于消费电子、计算机外围设备和其他需要高密度、低功耗连接的领域。

    技术参数


    - 位置数量: 8个
    - 排数: 2排
    - 中心线距: 1.27毫米(0.05英寸)
    - 连接器系统: 线对板
    - 插入力类型: 零插入力(ZIF)
    - 绝缘电阻: 5000兆欧
    - 耐电压: 500伏交流电
    - 额定工作电压: 150伏交流电
    - 工作温度范围: -55°C至105°C(-67°F至221°F)
    - 接触材料: 磷青铜镀锡
    - 焊点长度: 3.94毫米(0.155英寸)
    - PCB厚度推荐值: 1.57毫米
    - 认证标准: UL 94V-0防火等级

    产品特点和优势


    该连接器采用零插入力(ZIF)设计,显著降低了插入和拔出时所需的力,从而提高了连接的可靠性和使用寿命。此外,该连接器具备高绝缘电阻和高耐压能力,适合在苛刻的工作环境中使用。其磷青铜镀锡接触材料确保了出色的导电性和抗腐蚀性。独特的锁定机制保证了稳定的连接,避免意外断开。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑: 连接主板上的柔性电缆。
    - 平板设备: 将显示屏与控制板相连。
    - 智能手表: 将传感器板与主控板连接。
    使用建议:
    - 在安装过程中,请确保正确对齐和固定连接器,以防止误插入。
    - 使用适当的焊接工艺(如波峰焊接)以达到最佳效果。
    - 根据推荐的PCB厚度进行设计,以确保连接器的稳固性。

    兼容性和支持


    该连接器系列还包含其他几种型号,如7-1415072-1和384275-E等,它们在电气特性和物理尺寸上具有相似性,可以灵活搭配使用。此外,TE Connectivity提供全面的技术支持和售后服务,包括电话技术支持和在线文档资源。

    常见问题与解决方案


    Q: 插入力过高怎么办?
    A: 检查是否正确选择了符合ZIF设计的连接器,并确保电缆和PCB之间的连接没有过紧。
    Q: 接触不良如何解决?
    A: 清理接触区域并重新焊接,确保焊点质量良好且无松动。

    总结和推荐


    综上所述,4-487576-9零插拔力线对板连接器是一款高性能、高可靠性的连接器,适用于多种电子设备中信号传输的关键环节。凭借其独特的ZIF设计、优秀的电气特性和广泛的应用范围,它无疑是市场上值得信赖的产品之一。强烈推荐在需要高密度、低功耗信号传输的场合使用该连接器。如果您有任何疑问或需求进一步的帮助,请随时联系TE Connectivity的技术支持团队。

4-487576-9参数

参数
板上高度 7.87mm
扁平柔性类型 FFC
端接 焊盘
触头镀层
连接器/触头类型 底部
额定电流 1A
外壳颜色 黑色
间距 1.27mm
针脚数 8pin
安装方式 通孔安装
零件状态 在售
包装方式 管装
