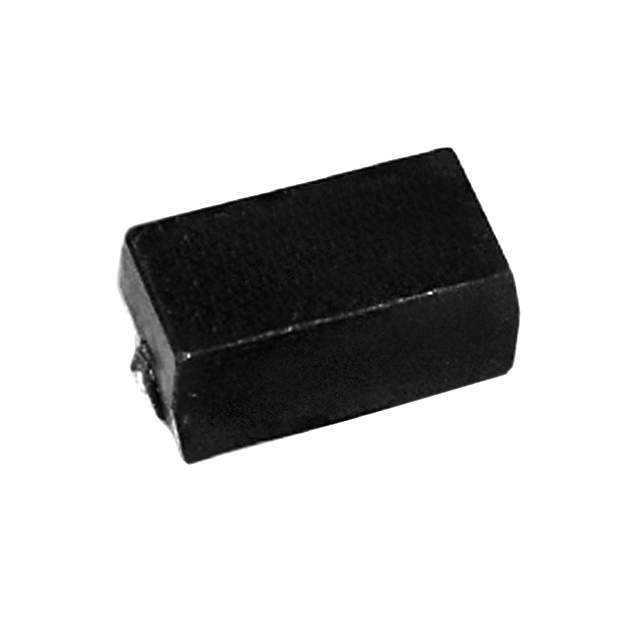

4-1676966-7

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 8.2Ω ±5% 2W ±200ppm/℃ SMD 贴片安装 7.9mm(长度)*3.55mm(高度)
供应商型号: N-4-1676966-7
供应商: 云汉优选
标准整包数: 2000
TE CONNECTIVITY 贴片电阻 4-1676966-7

4-1676966-7概述

    SMD Moulded Power Resistor Type SM Series 技术手册解析

    产品简介


    TE Connectivity(TE)推出了一款适合现代电路设计需求的表面贴装功率电阻——SMD Moulded Power Resistor Type SM系列。这些电阻器具有低剖面设计,适用于功率电路,并且有2W、3W和5W三种功率等级可选。此外,这些电阻器通过UL94V0阻燃涂层提供了额外的安全保障,适用于多种应用场合。

    技术参数


    以下是该系列电阻器的技术参数摘要:
    | 参数 | 规格 (SM 线绕) | 规格 (金属薄膜) |
    |
    | 温度系数 | ±200 ppm/°C | ±100 ppm/°C |
    | 短时过载能力 | 5倍额定功率,持续5秒 | ±1% |
    | 额定负载能力 | 额定电压下30分钟 | ±1% |
    | 绝缘电阻 | 500 VDC下 >10,000 MΩ | 500 VDC下 >10,000 MΩ |
    | 负载寿命 | 70°C 下 1.5小时开/0.5小时关,累计1000小时 | ±2% |
    | 湿度负载寿命 | 40°C 下 1.5小时开/0.5小时关,累计500小时 | ±2% |
    | 耐压 | 500 VAC下持续60秒 | 无物理损伤 |
    | 可焊性 | 235°C下2秒,覆盖面积>95% | 270°C下10秒,变化<±1% |
    | 电阻值范围 | SM2: 10Ω-200Ω, 201Ω-2MΩ | SM2: 10Ω-300Ω, 301Ω-2MΩ |

    产品特点和优势


    1. 低剖面设计:占用空间小,适合紧凑型设计。
    2. 广泛适用性:提供不同功率等级和宽泛的电阻值选择,满足各种应用需求。
    3. 焊接可靠性:采用柔性镀锡铜端子,确保可靠的焊接连接。
    4. UL94V0阻燃涂层:增强安全性能。
    5. 耐高温性能:能够在高温环境下稳定运行。

    应用案例和使用建议


    该系列电阻器广泛应用于工业控制、汽车电子、通信设备等领域。例如,在电源转换电路中,这些电阻器可以有效管理电流和电压,提高系统的可靠性和稳定性。
    使用建议:
    1. 在焊接过程中确保温度控制在合理范围内,以避免电阻值的变化。
    2. 在高湿度环境中,定期检查湿度负载寿命,确保系统正常运行。
    3. 在设计时考虑散热需求,特别是在高功率应用中。

    兼容性和支持


    这些电阻器采用标准尺寸封装,易于集成到现有的设计中。TE Connectivity提供详尽的技术支持和文档资源,帮助用户更好地了解和使用这些产品。同时,制造商还提供了丰富的配套工具和软件,方便用户进行电路设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值测量不准确 | 确保测量设备校准正确,检查焊接质量 |
    | 温度变化导致性能波动 | 使用温控箱进行老化测试,确保稳定性 |
    | 焊接过程中出现气泡或脱焊现象 | 重新预热板子,检查焊料和助焊剂的质量 |

    总结和推荐


    综上所述,TE Connectivity的SMD Moulded Power Resistor Type SM系列电阻器具有出色的性能和可靠性。其低剖面设计、广泛的电阻值范围和优异的温度稳定性使其成为多种应用场景的理想选择。推荐在需要高性能、高可靠性电阻器的应用中选用该系列产品。

4-1676966-7参数

参数
电阻值 8.2Ω
精度 ±5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 7.9mm(长度)*3.55mm(高度)
通用封装 SMD
安装方式 贴片安装
