35211K6FT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.6KΩ ±1% 2W ±100ppm/℃ 2512 贴片安装 6.3mm*3.2mm*650μm
供应商型号: 2117509
供应商: 海外现货
标准整包数: 10

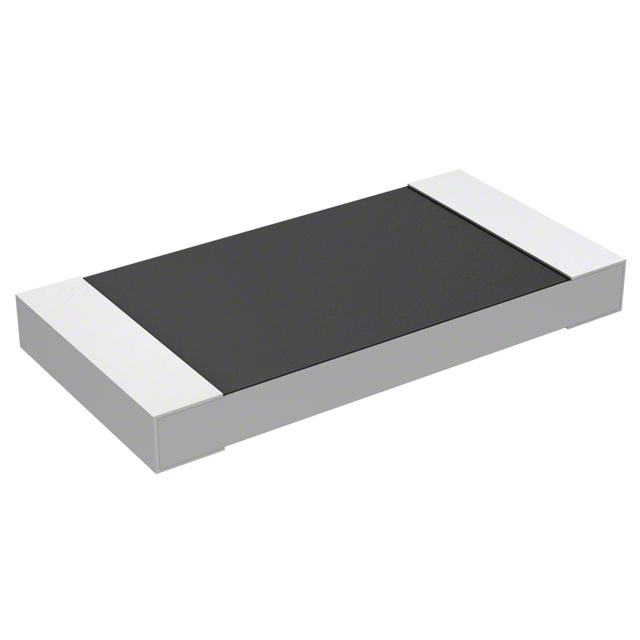

TE CONNECTIVITY 贴片电阻 35211K6FT

35211K6FT概述

    SMD Power Resistors AEC-Q200 Qualified: A Comprehensive Guide

    1. 产品简介


    TE Connectivity近期宣布其3521系列高功率厚膜芯片电阻已通过AEC-Q200认证。这一低成本设备适用于大规模自动放置,广泛应用于各种场合,包括高频操作。由于其短引线结构,该产品不仅价格具有吸引力,而且以7英寸卷轴提供,每卷包含4000个元件。

    2. 技术参数


    - 功率等级:2瓦特(70°C时)
    - 电阻范围:0.1Ω 至 10MΩ
    - 容差:±1%、±5%
    - 最大工作电压:250伏特
    - 最大过载电压:500伏特
    - 介电强度:500伏特
    - 温度范围:-55°C 至 +155°C
    - 额定环境温度:70°C
    - 额定工作频率:商业线路频率
    - 物理尺寸:长(L)6.35±0.10mm、宽(W)3.20±0.20mm、高(H)0.55±0.10mm

    3. 产品特点和优势


    - 小型化设计:在保证大功率的情况下,体积小巧。
    - 高可靠性:符合AEC-Q200标准,适合汽车电子和工业应用。
    - 标记清晰:值标记在电阻上,便于识别和管理。
    - 高稳定性:适用于恶劣的工作环境,包括高温和低温。

    4. 应用案例和使用建议


    该产品可应用于汽车电子、工业控制、通信设备等多个领域。例如,在汽车电子中,该产品可以用于电路保护和分压电路。在工业控制中,它可用于电源管理和信号处理。使用建议如下:
    - 确保正确安装,遵循手册中的推荐焊盘宽度和间距要求。
    - 避免将电阻暴露于腐蚀性气体或强烈阳光下,以防性能下降。
    - 在实际应用中注意散热问题,确保环境温度不超过最大值。

    5. 兼容性和支持


    该产品支持SMD贴片封装,易于集成到现有的电路板中。TE Connectivity提供了全面的技术支持,包括电话、邮件和在线聊天服务。如有疑问,可访问官方网站www.te.com/help获取帮助。

    6. 常见问题与解决方案


    - 问题一:在高温环境下,产品性能下降?
    - 解决方案:严格按照手册中的要求进行降额操作,避免在超过70°C的环境中长时间工作。

    - 问题二:电阻标记不清楚?
    - 解决方案:确认电阻型号,参考手册中的标记规范进行检查。

    - 问题三:产品耐久性不足?
    - 解决方案:选择更高规格的产品,如在极端环境条件下使用更适合的型号。

    7. 总结和推荐


    综上所述,TE Connectivity的3521系列SMD功率电阻具备显著的技术优势和广泛应用潜力。其通过AEC-Q200认证确保了高标准的可靠性和一致性,非常适合需要高功率、稳定性和耐用性的应用场合。因此,强烈推荐这一系列的产品用于各类电子设备的设计和生产。

35211K6FT参数

参数
电阻值 1.6KΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.2mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

35211K6FT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35211K6FT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 35211K6FT 35211K6FT数据手册

35211K6FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6672
100+ ¥ 1.5389
500+ ¥ 1.4107
2500+ ¥ 1.4107
4000+ ¥ 1.385
8000+ ¥ 1.385
40000+ ¥ 1.385
80000+ ¥ 1.385
库存: 2076
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.67
