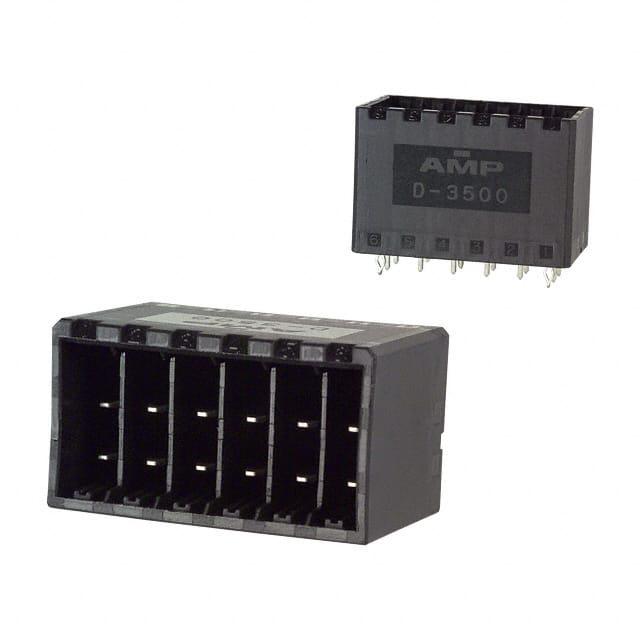

316516-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 板对板连接器, Dynamic 3000 系列, 5.08mm节距, 12路, 通孔, 焊接端接
供应商型号: N-316516-5
供应商: 云汉优选
标准整包数: 15
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 316516-5

316516-5概述


    产品简介


    本文介绍的是TE Connectivity(泰科电子)的316516-5型PCB安装直插式接线端子排(Wire-to-Board PCB Mount Header)。该产品是用于印刷电路板(PCB)连接的重要组件,适用于需要高效可靠电连接的应用场合。主要功能在于实现电路板之间的信号和电力传输。这类接线端子排广泛应用于消费电子产品、工业控制设备、汽车电子系统等领域,确保各种复杂系统中的稳定连接。

    技术参数


    - 产品类型: PCB安装直插式接线端子排
    - 连接器系统: 接线端子排(Wire-to-Board)
    - 位数: 12
    - 中心线间距(Pitch): 5.08毫米(0.2英寸)
    - 引脚排数: 2
    - 材质: 聚酯GF
    - 触点镀层材料厚度: 2微米(80微英寸)
    - 触点镀层材料: 银或锡
    - 最大电流: 15安培
    - 操作温度范围: -55°C至105°C(-67°F至221°F)
    - 阻燃等级: UL 94V-0
    - 防波峰焊能力: 最高265°C

    产品特点和优势


    此款接线端子排具有多种独特优势。首先是完全屏蔽(Fully Shrouded)设计,提供可靠的机械和电气保护。此外,通过采用银或锡镀层,大大提高了触点的耐磨性和耐腐蚀性,确保长时间使用仍保持良好的电接触性能。15安培的最大电流承载能力也使其能够适应较大电流的需求,保证了系统运行的安全性和稳定性。

    应用案例和使用建议


    该接线端子排在多种应用场景下展现出色的性能。例如,在自动化控制系统中,它能确保信号和电力的有效传输;在汽车电子系统中,也能提供稳定的连接,特别是在恶劣环境条件下。为了获得最佳性能,建议根据具体应用选择合适的中心线间距和引脚数量,并确保正确的焊接工艺,以实现牢固的电气连接。此外,在高温或低温环境下,要特别注意操作温度范围的要求,以避免因温度过高或过低导致的产品损坏或性能下降。

    兼容性和支持


    该产品与TE Connectivity系列中的其他接线端子排及其他相关产品高度兼容。制造商提供了详尽的技术支持和文档资源,如CAD文件和产品规格书,帮助用户深入了解产品的特性和安装指南。如需进一步的支持,用户可通过客服电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    - 问题: 焊接时出现虚焊现象
    - 解决方案: 确保焊接前彻底清洁焊接部位,使用适当的助焊剂,并控制好焊接温度,避免过热或不充分焊接。
    - 问题: 触点电阻异常
    - 解决方案: 检查是否有异物污染,确保触点表面干净无污垢。若依然存在问题,考虑更换新的接线端子排。

    总结和推荐


    综上所述,316516-5型PCB安装直插式接线端子排是一款高性能的连接器,以其优秀的电性能和可靠的机械结构在多种应用环境中表现出色。其出色的防尘和抗干扰能力,使它成为众多电子设备的理想选择。如果您的应用需要高可靠性、高效稳定的电连接,强烈推荐使用此产品。对于追求品质和性能的企业和个人来说,这款接线端子排无疑是一个非常值得考虑的选择。

316516-5参数

参数
触头镀层厚度 - 配接 2μm
间距-配接 5.08mm
类型 Detent Lock,Header
针脚数 12pin
触头镀层 - 配接
颜色 黑色
额定电流 15A
防护等级 -
排数 2
长*宽*高 32.258mm*18.17mm*21.59mm
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装,管装
