8-2394060-1

产品分类: 端子 - 专用端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 8-2394060-1
供应商: Avnet
标准整包数: 1
TE CONNECTIVITY 端子 - 专用端子 8-2394060-1

8-2394060-1概述


    产品简介

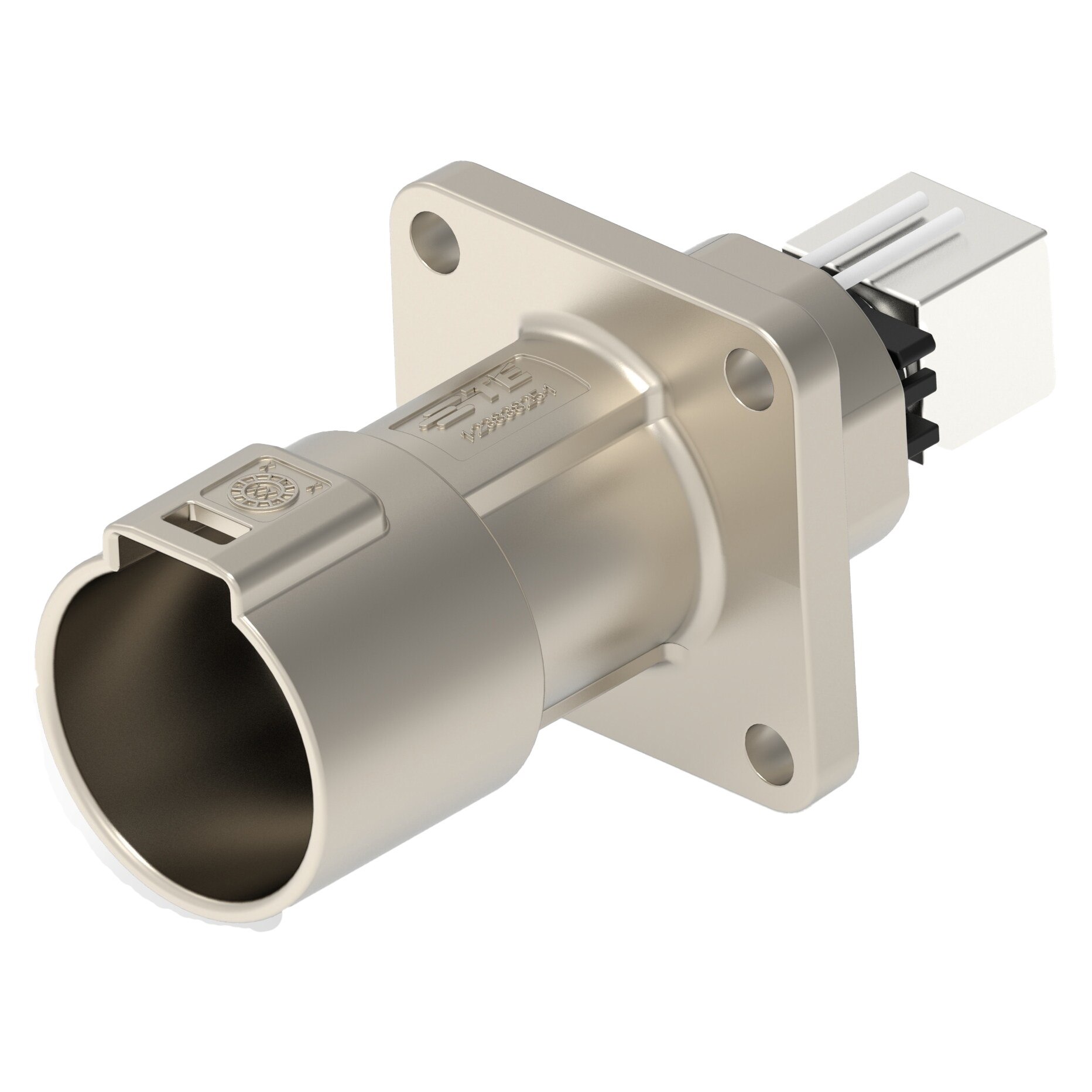

    产品名称:PowerTube HVP-HD 1000 (TE 内部编号:2394060-2)
    产品类型:垂直式板对线连接器,适用于功率应用,具有密封功能。本产品采用螺丝固定方式通过通孔焊接安装到PCB上。
    主要功能:该连接器主要用于高压电力系统中的接线,确保电气设备的安全高效连接。它能够承受高达1000V的电压,具备良好的防水防尘能力,适用于各种恶劣的工作环境。
    应用领域:广泛应用于汽车、工业自动化设备、航空航天和发电站等高要求的电力传输场合。

    技术参数


    - 型号:2394060-2
    - 位置数量:1
    - 行数:1
    - 连接方式:板对线(Bus Bar-to-Wire)
    - 插针直径:10mm
    - 额定电压:1000V
    - 操作电压:1000VAC
    - 工作温度范围:-40°C 至 140°C
    - 防护等级:IP6K9K
    - 阻燃等级:UL 94V-0
    - 兼容材料:低卤素(Br, Cl, F, I < 900ppm)

    产品特点和优势


    - 全封闭设计:采用完全屏蔽设计,有效防止电磁干扰,提升电气系统的稳定性和安全性。
    - 高压耐受:能承受高达1000V的电压,适用于高电压应用场合。
    - 可靠的机械连接:通过螺丝固定方式实现牢固的连接,确保长期稳定的电气连接性能。
    - 防水防尘:防护等级达到IP6K9K,适合各种恶劣环境条件下的应用。
    - 安全合规:符合多项国际标准,包括欧盟RoHS、REACH等指令,保证环保与安全。

    应用案例和使用建议


    应用案例:PowerTube HVP-HD 1000 主要用于汽车电源系统的连接。例如,在电动汽车中,高压电源模块与电池组之间的连接就是该连接器的理想应用场景。此外,它还常用于工业设备中需要高电压供电的部分。
    使用建议:
    1. 在安装时需注意插针直径与电路板上的焊盘相匹配。
    2. 使用前务必检查产品的绝缘和防水防尘性能。
    3. 安装过程中应确保所有连接紧固,以避免接触不良引发故障。
    4. 在高湿度或污染环境中,定期进行清洁和检查以保持最佳性能。

    兼容性和支持


    - 兼容产品:该连接器可与系列内的其他配件如盖板和端子配合使用,具体配件可在相关文档中查阅。
    - 制造商支持:若需要技术支持或帮助,请拨打免费热线 +1 800 522 6752。同时,该产品页面提供了详细的产品文档和CAD文件下载。

    常见问题与解决方案


    1. 问题:连接器安装后不稳定。
    解决方案:重新检查螺丝是否已拧紧至正确扭矩,并确保插针完全插入插座中。
    2. 问题:连接器出现腐蚀。
    解决方案:确保安装环境干燥清洁,避免直接接触有害化学物质。如果腐蚀严重,可能需要更换新的连接器。
    3. 问题:电气连接性能不佳。
    解决方案:检查插针是否有损坏或变形,必要时请专业人员进行更换。

    总结和推荐


    总结:PowerTube HVP-HD 1000 是一款专为高压电力传输设计的高质量连接器。它具备坚固耐用、安全可靠的特点,适用于多种高要求的应用场合。无论是从技术规格还是从实用角度来看,该产品都表现优异。
    推荐:鉴于其优良的设计和广泛的适用范围,我们强烈推荐在高电压电力传输系统中使用PowerTube HVP-HD 1000。它不仅能够满足严苛的电气性能要求,还能提供出色的环境适应能力和长久的使用寿命。

8-2394060-1参数

参数
零件状态 在售
包装方式 盒装

8-2394060-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-2394060-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 专用端子 TE CONNECTIVITY 8-2394060-1 8-2394060-1数据手册

8-2394060-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.7495 ¥ 335.9586
10+ $ 38.4198 ¥ 333.0994
30+ $ 37.7602 ¥ 327.3809
50+ $ 33.5247 ¥ 290.6587
100+ $ 32.9287 ¥ 285.4915
库存: 96
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 335.95
直接购买
加入购物车
