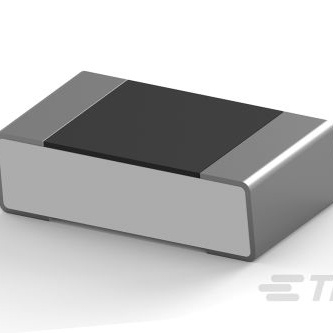

4-2176370-2

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 2KΩ ±0.1% 150mW ±10ppm/℃ 0603
供应商型号: 4-2176370-2
供应商: 国内现货
标准整包数: 250
TE CONNECTIVITY 贴片电阻 4-2176370-2

4-2176370-2概述

    # TE Connectivity RQ73 系列 SMD 薄膜精密电阻:产品概述

    产品简介


    TE Connectivity 最新推出的 RQ73 系列 SMD 薄膜精密电阻,是其著名的 RN73 系列产品的姊妹产品。这些电阻采用了高级原材料制造,并通过激光精确切割以确保高精度。它们不仅适用于汽车应用,还广泛用于医疗设备、测量仪器和工业应用等领域。

    技术参数


    尺寸
    | 型号 | 长度 (L) | 宽度 (W) | 引脚中心距 (A) | 引脚长度 (B) | 厚度 (t) |
    |
    | RQ73 1E | 1.00 ± 0.10 | 0.50 ± 0.05 | 0.25 ± 0.15 | 0.30 ± 0.10 | 0.30 ± 0.10 |
    | RQ73 1J | 1.55 ± 0.10 | 0.80 ± 0.10 | 0.3 ± 0.20 | 0.30 ± 0.15 | 0.45 ± 0.15 |
    | RQ73 2A | 2.00 ± 0.10 | 1.25 ± 0.10 | 0.35 ± 0.20 | 0.40 ± 0.20 | 0.50 ± 0.15 |
    | RQ73 2B | 3.10 ± 0.10 | 1.60 ± 0.10 | 0.40 ± 0.20 | 0.40 ± 0.20 | 0.60 ± 0.15 |
    电气特性
    | 型号 | 阻值范围 | 温度系数 (TCR) | 额定功率 | 最大工作电压 | 最大过载电压 |
    |
    | RQ73 1E | 40R ~ 35K | ±10PPM/°C | 0.0625W | 50V | 100V |
    | RQ73 1J | 40R ~ 130K | ±10PPM/°C | 0.15W | 75V | 150V |
    | RQ73 2A | 10R ~ 350K | ±10PPM/°C | 0.2W | 100V | 200V |
    | RQ73 2B | 10R ~ 1M0 | ±10PPM/°C | 0.4W | 200V | 400V |

    产品特点和优势


    RQ73 系列 SMD 薄膜精密电阻具有以下几个显著特点和优势:
    - 激光精准切割:提供高精度阻值。
    - 硫化物防护:符合 ASTM B809-95 测试标准,可在恶劣环境下保持稳定性能。
    - 宽工作温度范围:可承受从 -55°C 到 155°C 的极端环境。
    - 抗湿热性:经过多项测试确保在潮湿环境中依然可靠。
    - 高可靠性:通过了多项严格测试,包括机械冲击和振动测试。

    应用案例和使用建议


    应用案例
    - 汽车电子:由于其高精度和高可靠性,适合用于汽车传感器和控制单元。
    - 医疗设备:适用于需要高精度测量的医疗设备,如心电图机和血氧仪。
    - 工业设备:可用于各种工业测量和控制系统中。
    使用建议
    - 在进行焊接时,遵循推荐的焊接曲线和条件,以确保可靠连接。
    - 注意存储条件,避免过度冲击和直接日光照射。
    - 如需延长货架寿命,定期检查焊料的可焊性。

    兼容性和支持


    RQ73 系列电阻在与其他 SMT 元件和 PCB 的配合使用中表现良好,提供了出色的互操作性。TE Connectivity 提供全面的技术支持和维护服务,包括在线帮助(www.te.com/help)。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:如何读取标识代码?
    - 解决方案:参照标记规则进行解读,具体参见手册中的详细说明。
    2. 问题:焊接过程中出现不良接合怎么办?
    - 解决方案:调整焊接曲线或重新评估焊接条件,确保符合标准。
    3. 问题:阻值漂移如何处理?
    - 解决方案:检查是否达到最大工作电压或过载电压,确保在额定条件下使用。

    总结和推荐


    综上所述,RQ73 系列 SMD 薄膜精密电阻在多个应用领域表现出色,拥有高精度、可靠性和广泛的温度适用范围。其独特的硫化物防护层和激光精准切割使其在市场上具备强大竞争力。因此,我们强烈推荐此产品应用于需要高性能电阻的应用场景。

4-2176370-2参数

参数
电阻值 2KΩ
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
通用封装 0603
应用等级 汽车级

4-2176370-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176370-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176370-2 4-2176370-2数据手册

4-2176370-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 2.5271
1250+ ¥ 2.4712
2500+ ¥ 2.4186
5000+ ¥ 1.7799
10000+ ¥ 1.7441
20000+ ¥ 1.7094
库存: 2750
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 631.77
