5-1376492-3

厂牌: TE CONNECTIVITY
产品描述: 3pin 2.5mm 1 Header,Latch Holder 2.5A 锡 通孔安装
供应商型号: A137005CT-ND
供应商: Digi-Key
标准整包数: 1

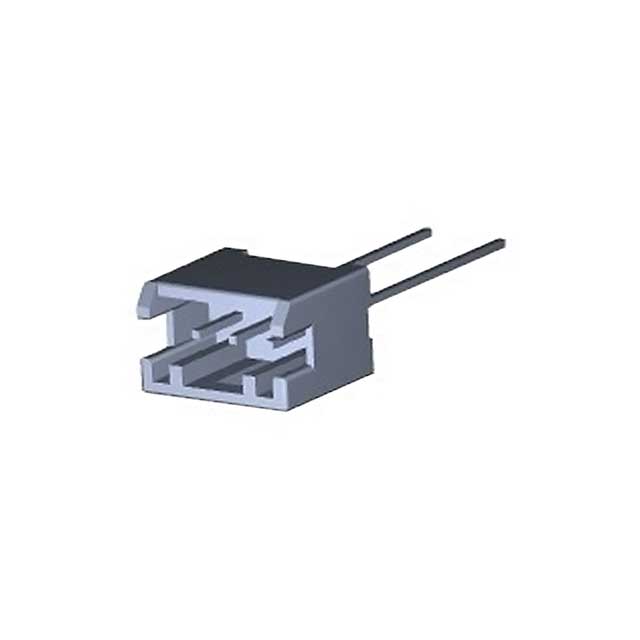

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-1376492-3

5-1376492-3概述


    产品简介


    本文档介绍的是TE Connectivity公司的5-1376492-3型号PCB安装垂直式接头。这款接头主要用于线到板连接,适用于多种电子产品中的信号传输和电源分配。它采用双锁设计(AMP Signal Double Lock),确保了可靠的机械和电气连接。该接头广泛应用于工业控制、通信设备、医疗设备、消费电子等领域。

    技术参数


    - 基本规格:垂直安装,线到板,3个位置
    - 中心线(间距):2.5毫米(0.098英寸)
    - 接触点镀层材料:锡(Tin)
    - 工作电压:50 VAC
    - 耐温范围:-30℃至105℃(-22℉至221℉)

    产品特点和优势


    - 双锁设计:AMP Signal Double Lock设计提供了可靠的电气连接和机械锁定,增加了连接的稳定性。
    - 全屏蔽结构:Fully Shrouded设计能够有效防止电磁干扰(EMI)和物理损坏。
    - 宽泛的工作温度范围:-30℃至105℃的工作温度范围,适应各种恶劣环境。
    - 环保认证:符合欧盟RoHS、ELV和REACH标准,不含SVHC物质,确保产品安全无害。

    应用案例和使用建议


    应用案例
    该接头常用于需要高可靠性和抗干扰能力的应用中,例如工业控制系统中的信号传输、通信设备的电源连接等。
    使用建议
    1. 保持正确的装配顺序:确保每个接点都正确安装到位,并检查是否有松动。
    2. 使用合适的焊接工具:建议使用低温焊接工艺,以避免高温对电子元件造成损伤。
    3. 避免过度弯曲引脚:在插拔过程中要小心操作,避免引脚弯曲或断裂。

    兼容性和支持


    该接头与TE Connectivity公司的多个其他型号产品兼容,例如TE Part #292161-3和TE Part #9-176975-1。厂商提供技术支持热线+1 800 522 6752,以解决用户在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查所有接点是否已正确插入并锁定。重新安装并确保锁定机构完全闭合。
    2. 焊接不牢固
    - 解决方案:使用适合的焊锡材料和工艺。避免过高的焊接温度,以防止引脚受损。
    3. 引脚断裂
    - 解决方案:在操作过程中要轻柔,避免过度弯曲引脚。如果出现断裂,可能需要更换新的接头。

    总结和推荐


    5-1376492-3型号接头凭借其可靠的双锁设计、全屏蔽结构以及宽泛的工作温度范围,在众多应用场合中表现出色。此外,它还通过了多项环保认证,保证了产品安全和无害。强烈推荐该产品用于需要高可靠性的电路设计中。对于任何技术疑问,TE Connectivity的客服团队将提供全面的支持。
    如果您需要进一步了解详细信息或技术支持,请访问TE.com。

5-1376492-3参数

参数
针脚数 3pin
间距-配接 2.5mm
排数 1
排距 -
颜色 -
额定电流 2.5A
触头镀层厚度 - 配接 -
触头镀层 - 配接
类型 Header,Latch Holder
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

5-1376492-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1376492-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-1376492-3 5-1376492-3数据手册

5-1376492-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.219 ¥ 10.3006
10+ $ 0.9364 ¥ 7.9122
100+ $ 0.735 ¥ 6.1508
500+ $ 0.6372 ¥ 5.3325
1000+ $ 0.5992 ¥ 5.0146
5000+ $ 0.5259 ¥ 4.4008
库存: 6653
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.3
直接购买
加入购物车
