HCH215J6R8J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 6.8Ω 300W 法兰安装 215mm*60mm*32mm
供应商型号: 3769283
供应商: 海外现货
标准整包数: 1

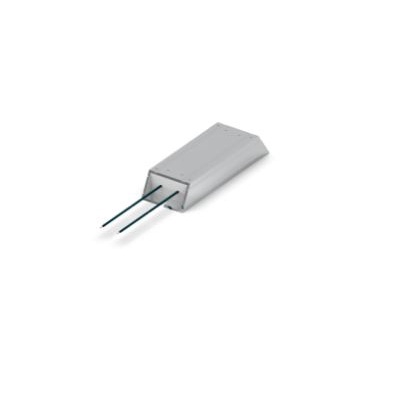

TE CONNECTIVITY 其它固定电阻 HCH215J6R8J

HCH215J6R8J概述

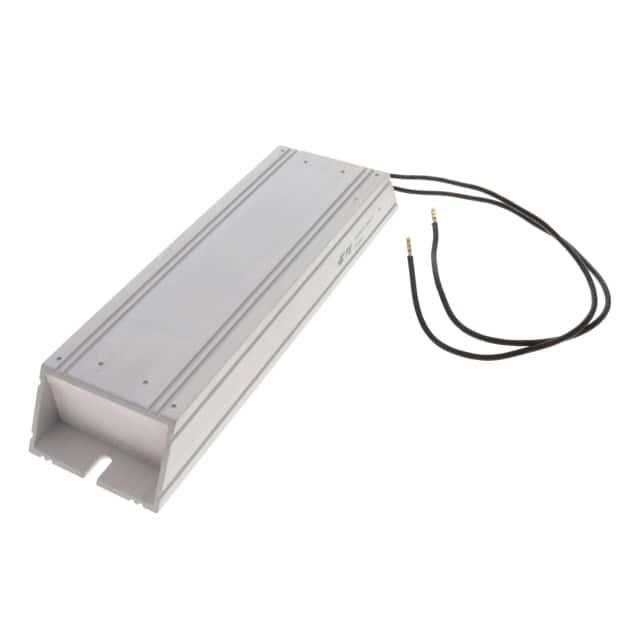

    铝壳制动电阻产品概述

    1. 产品简介


    铝壳制动电阻是一种专为高功率过载应用设计的新型电阻器,适用于制动系统。该系列电阻器通过严格的测试以确保它们能在过载条件下吸收高功率,非常适合用于驱动系统的制动过程。主要型号包括HCH165、HCH215、HCH265和HCH335系列,每一系列都有不同的额定功率和阻值范围,能够满足不同应用场景的需求。

    2. 技术参数


    铝壳制动电阻的技术参数如下:
    - 额定功率(@40°C):
    - HCH165: 200W
    - HCH215: 300W
    - HCH265: 400W
    - HCH335: 500W
    - 最大工作温度:
    - HCH165: 320°C
    - HCH215: 330°C
    - HCH265: 350°C
    - HCH335: 375°C
    - 阻值范围:
    - HCH165: 6.8Ω - 220Ω
    - HCH215: 6.8Ω - 220Ω
    - HCH265: 10Ω - 220Ω
    - HCH335: 10Ω - 220Ω
    - 耐脉冲负载能力:
    - 在不同时间(1秒、5秒、40秒)内的耐脉冲负载能力见下表:

    | 型号 | 阻值(Ω) | 额定功率(W)@ 40°C | 1秒脉冲负载(W) | 5秒脉冲负载(W) | 40秒脉冲负载(W) |
    |
    | HCH165 | 6.8 | 200 | 7000 | 2200 | 450 |
    | HCH165 | 33 | 200 | 6200 | 2200 | 450 |
    | HCH165 | 82 | 200 | 6200 | 2000 | 450 |
    | HCH165 | 220 | 200 | 5800 | 2000 | 450 |
    其他型号类似表格数据略。

    3. 产品特点和优势


    铝壳制动电阻具备以下特点和优势:
    - 高功率过载能力:能够在高功率条件下稳定工作,适用于需要频繁过载的应用场景。
    - IP54防护等级:具备良好的防尘防水能力,适合户外和工业环境。
    - PTFE绝缘飞线:提供灵活的连接方式,提高安装便利性。
    - 铝合金外壳:具有良好的散热性能和结构强度。

    4. 应用案例和使用建议


    这些电阻器广泛应用于电机驱动系统、风力发电系统、轨道交通等领域。为了充分发挥其性能,建议在以下方面进行优化:
    - 确保良好的通风散热,特别是在高温环境下使用时。
    - 安装过程中注意连接的可靠性,避免短路现象发生。
    - 选择合适的阻值范围以匹配系统需求,特别是对于高负载条件下的应用。

    5. 兼容性和支持


    铝壳制动电阻与市场上常见的驱动控制系统和其他电气设备具有良好的兼容性。TE Connectivity提供了详细的技术文档和支持服务,帮助客户顺利集成和使用该产品。

    6. 常见问题与解决方案


    以下是一些常见问题及解决方案:
    - 问题1:产品在高温环境下工作不稳定。
    - 解决方案:确保系统有足够的散热措施,避免热积聚。

    - 问题2:安装过程中出现连接不牢的情况。
    - 解决方案:严格按照安装指南操作,确保接线牢固可靠。

    7. 总结和推荐


    铝壳制动电阻凭借其卓越的性能、可靠性和广泛的适用性,在各类驱动系统和电力控制设备中表现出色。如果您正在寻找一种能够在恶劣环境中稳定工作的高功率电阻器,该系列产品无疑是理想的选择。我们强烈推荐您考虑将这些产品纳入您的项目中。如需进一步咨询或技术支持,请访问www.te.com/help获取帮助。

HCH215J6R8J参数

参数
引脚数量 -
电阻值 6.8Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 300W
电阻个数 -
长*宽*高 215mm*60mm*32mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCH215J6R8J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
