V23026D1026B201 *X020

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 2ms 125V 3V SPDT(1 Form C) 113Ω 26.7mA 150V SPDT 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 信号继电器 V23026D1026B201 *X020

V23026D1026B201 *X020概述


    产品简介

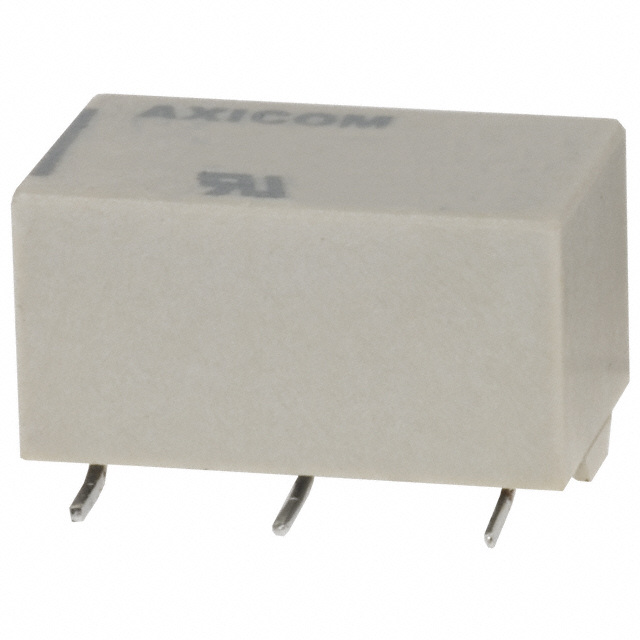

    信号继电器AXICOM P1 Relay V23026
    AXICOM P1 Relay V23026是一款专为信号控制设计的高可靠性继电器,适用于广泛的工业及消费电子应用。它具有单稳态和双稳态两种版本,可通过3V到24V的直流电压进行操作。这款继电器采用极化磁系统设计,适合于各种电子模块(如TTL标准模块)的直接触发,同时具备优秀的开关性能和抗干扰能力。

    技术参数


    1. 通用参数
    - 额定工作电压范围:3至24VDC
    - 最大线圈温度:85°C
    - 热阻:<130K/W
    2. 单稳态型号
    - 额定工作电流:1A
    - 初始冲击耐压:2.5kV(2/10μs),符合Bellcore要求GR-1089;1.5kV(10/160μs),符合FCC Part 68
    - 初始接触电阻:≤50mΩ(10mA/20mV)
    - 电气寿命:典型值50x10^6次(12V/10mA)
    - 机械寿命:典型值10^9次
    3. 双稳态型号
    - 额定工作电压范围:3至24VDC
    - 初始冲击耐压:2.5kV(2/10μs),符合Bellcore要求GR-1089;1.5kV(10/160μs),符合FCC Part 68
    - 初始接触电阻:≤50mΩ(10mA/20mV)
    - 电气寿命:典型值50x10^6次(12V/10mA)
    - 机械寿命:典型值10^9次
    4. 绝缘参数
    - 初始击穿电压:接点间500Vrms,接点与线圈间1500Vrms
    - 容量:接点间最大5pF,接点与线圈间最大6pF
    - 清晰度/爬电距离:接点与线圈间0.75mm,相邻接点间0.75mm

    产品特点和优势


    - 广泛适用性:适用于汽车设备、CAN总线、防盗系统、办公设备、测量与控制系统、医疗设备、安全设备等多个领域。
    - 低功耗设计:高灵敏度使得单稳态和双稳态型号的额定功率分别为65至130mW和30至150mW,显著降低能耗。
    - 优异的耐久性:电气寿命达到50x10^6次操作,机械寿命达到10^9次,确保长期稳定运行。
    - 高可靠性:通过多项严格测试,符合国际标准,满足不同环境下的应用需求。

    应用案例和使用建议


    典型应用场景
    - 汽车设备:控制车载娱乐系统、安全系统等。
    - 办公设备:打印机、扫描仪、复印机等自动化设备。
    - 医疗设备:医疗监测仪器、诊断设备等。
    使用建议
    - 在安装过程中,请注意遵循制造商推荐的焊接条件,确保焊接质量。
    - 根据具体应用场景选择合适的型号(单稳态或双稳态),并合理设置工作电压。
    - 定期检查继电器的电气和机械寿命,以确保系统的可靠运行。

    兼容性和支持


    兼容性
    - AXICOM P1 Relay V23026系列可与多种模块直接兼容,例如TTL标准模块。
    - 支持通孔技术和表面贴装技术(THT和SMT),便于灵活应用。
    支持和服务
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导、故障排除等。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 接触电阻异常增大 | 检查接点是否清洁,必要时进行清洗或更换新继电器。 |
    | 线圈发热严重 | 检查工作电压是否超出规定范围,调整至正常范围内。 |

    总结和推荐


    AXICOM P1 Relay V23026凭借其高灵敏度、低功耗、长寿命等特性,在众多应用场景中表现出色。无论是单稳态还是双稳态型号,都具备出色的稳定性和可靠性,能够满足各种严苛的工作环境。因此,我们强烈推荐此款继电器作为高性能信号控制的理想选择。

V23026D1026B201 *X020参数

参数
运行时间 2ms
交流线圈电压 -
线圈电流 26.7mA
最大开关电流 -
释放时间 2ms
交流开关电压 150V
插入损耗 -
直流线圈电压 3V
负载电流额定值 -
绝缘 -
直流开关电压 125V
触头外形 SPDT(1 Form C)
线圈电阻 113Ω
通用封装 SPDT
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

V23026D1026B201 *X020厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23026D1026B201 *X020数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23026D1026B201 *X020 V23026D1026B201 *X020数据手册
