60187-2

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-18AWG Brass 14.68mm Tin T/R Automotive
供应商型号: N-60187-2
供应商: 云汉优选
标准整包数: 10000

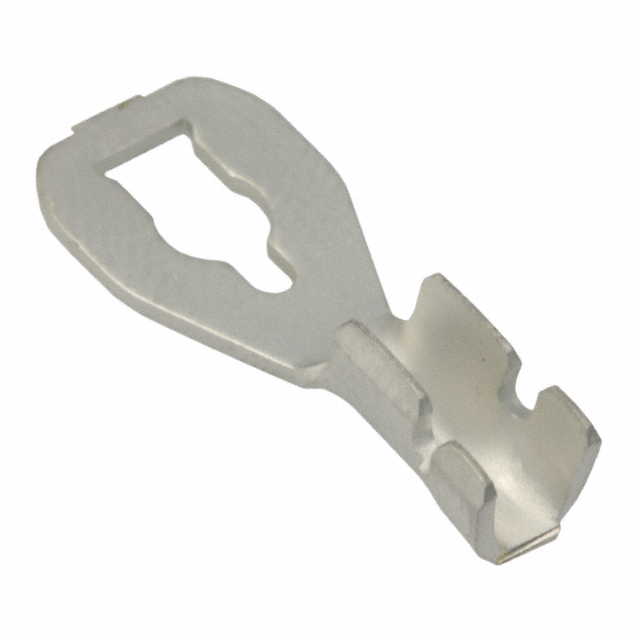

TE CONNECTIVITY 端子 - 铲形端子 60187-2

60187-2概述


    产品简介


    本手册介绍的是60187-2型号的弹簧叉舌端子(Spade Tongue Terminal)。该产品主要适用于18至14 AWG(美国线规)的电线连接,具有6号或M3.5孔径,直径为3.51毫米。该终端采用开放式的筒形设计,直角安装,镀锡处理且不带绝缘套。这类终端广泛应用于电气和电子行业中,尤其适用于汽车、工业自动化、家用电器等领域,可以实现安全可靠的电气连接。

    技术参数


    - 孔径规格:6号,M3.5
    - 导线规格:18至14 AWG(美国线规)
    - 导线截面积:1624 - 4106 CMA
    - 筒内径:1.77毫米(0.07英寸),2.92毫米(0.115英寸)
    - 舌厚:0.76毫米(0.03英寸)
    - 终端长度:19.05毫米(0.75英寸)
    - 接触基材:黄铜
    - 终端电镀材料:锡
    - 接触底层材料:镍
    - 可兼容绝缘直径范围:2.54毫米(0.1英寸)至3.56毫米(0.14英寸)
    - 最大兼容绝缘直径:3.56毫米(0.14英寸)
    - 操作温度范围:110°C(230°F)

    产品特点和优势


    60187-2型弹簧叉舌端子的设计独特之处在于其开放式筒形结构,可以实现稳定的机械连接和电气连接。该终端使用黄铜作为接触基材,表面镀以镍层和锡层,确保长期可靠性和抗腐蚀性。此外,其直角安装方式便于布线和接线,使得终端在各种复杂环境中都能保持良好的连接性能。特别值得一提的是,该终端通过了多种环保标准认证,例如欧盟RoHS和ELV指令、中国RoHS 2及REACH SVHC的限制物质清单,适用于对环境保护要求较高的应用场合。

    应用案例和使用建议


    60187-2型弹簧叉舌端子通常用于需要稳定和可靠电气连接的应用场合,例如汽车的发动机控制单元、工业自动化系统的信号传输线路以及家用电器的电源连接等。为了确保最佳的连接效果,建议在安装时先进行正确的电线剥皮和清洁,然后再使用专用的压接工具进行压接。同时,建议定期检查连接处的状况,防止因松动或氧化导致的接触不良问题。

    兼容性和支持


    60187-2型弹簧叉舌端子与以下电子元件或设备兼容:裸露的单股或多股电线(如60187-2、505872P034、DTV02-18PB、HD34-18-14PE等)。制造商提供了详细的技术支持服务,用户可以通过拨打免费电话+1 800 522 6752获取相关帮助。

    常见问题与解决方案


    - Q: 连接处松动怎么办?
    A: 首先检查是否有足够的导线插入到终端内部,并确保使用适当的压接工具进行压接。如果连接仍然松动,可以尝试重新压接或更换新的终端。

    - Q: 终端表面出现氧化怎么办?
    A: 可以使用无水酒精清洁终端表面,并确保安装前终端和导线干净无尘。如果氧化严重,建议更换新的终端以保证连接可靠性。

    总结和推荐


    综上所述,60187-2型弹簧叉舌端子是一款性能稳定、兼容性强的电子元器件。其独特的开放式筒形设计和镀锡处理使其在多种环境下都表现出色。无论是汽车、工业自动化还是家用电器领域,这款终端都是一个值得信赖的选择。鉴于其优异的电气特性和广泛的适用性,强烈推荐给寻求高品质电气连接解决方案的用户。

60187-2参数

参数
长*宽*高 19.1mm(长度)*8.71mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60187-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60187-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 60187-2 60187-2数据手册

60187-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
