HFW1131K04P

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 4ms 28V(Nom) 26.5V DPDT(2 Form C) 700Ω 37.9mA 28V@DC 底座安装,焊接安装 20.57mm*10.4mm*10.4mm
供应商型号: N-HFW1131K04P
供应商: 云汉优选
标准整包数: 1

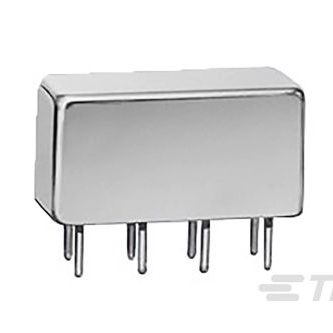

TE CONNECTIVITY 信号继电器 HFW1131K04P

HFW1131K04P概述

    HFW1131K04P 半尺寸继电器技术手册

    产品简介


    HFW1131K04P 是一款半尺寸继电器,采用2形式C(DPDT-CO)接触排列方式,适用于26.5VDC输入电压、2A接触电流额定值和26.5VDC线圈电压额定值的应用。这款继电器主要应用于航空航天、军事和高端工业控制领域,是电信、医疗设备及自动化系统的理想选择。

    技术参数


    - 接触排列: 2 Form C DPDT-CO
    - 输入电压: 26.5 VDC
    - 接触电流额定值: 2 A
    - 线圈电压额定值: 26.5 VDC
    - 线圈电阻: 700 Ω
    - 线圈功率额定值: 1 W(直流)
    - 封装类型: 密封型
    - 接线类型: 端子
    - 端子配置: 焊钩端子
    - 工作温度范围: -65°C 至 125°C
    - 振动耐受: 30G,10至3000Hz
    - 冲击耐受: 100G,6ms
    - 磁系统类型: 非极化,单稳态

    产品特点和优势


    HFW1131K04P 具备多项优势,使其在严苛环境下依然表现出色:
    - 高可靠性: 密封型设计确保在极端环境下的稳定性能。
    - 宽温度范围: 可在极端温度条件下保持正常工作。
    - 强抗振性: 适合于频繁震动的应用环境。
    - 多种安全认证: 符合欧盟RoHS指令和中国RoHS 2指令的要求,适合广泛的应用场合。

    应用案例和使用建议


    该继电器特别适合用于需要高可靠性和极端环境适应性的场合,例如航空航天电子设备、军事通信系统、高端工业控制等。在具体应用时,应考虑以下几点:
    - 合理布线: 为了提高电磁干扰(EMI)防护效果,建议使用屏蔽电缆连接。
    - 热管理: 虽然具有较宽的工作温度范围,但在高温环境下仍需关注散热设计。
    - 兼容性: 确保与其他电子元件的兼容性,特别是电源电压和接口标准。

    兼容性和支持


    HFW1131K04P 继电器与多种相关组件兼容,包括但不限于:
    - 配套接线组件: 如205557-2 接收组件、60618-1 插针等。
    - 制造商支持: TE 提供专业的技术支持服务,如有需要请致电 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题: 接触电阻不稳定。
    - 解决方案: 检查连接点是否清洁,并确保接触良好。
    2. 问题: 温度过高导致性能下降。
    - 解决方案: 采取适当的散热措施,如增加散热片或优化通风设计。
    3. 问题: 不稳定的开关动作。
    - 解决方案: 确认线圈电压和电流均符合规定值,并检查是否有外部电磁干扰。

    总结和推荐


    HFW1131K04P 半尺寸继电器凭借其卓越的可靠性和广泛的适用性,在多种严苛环境中表现优异。尤其适合需要高可靠性和极端环境适应性的应用。总体而言,我们强烈推荐这一产品给需要高性能继电器的客户。
    综上所述,HFW1131K04P 在多个方面都表现出色,值得信赖和推荐。

HFW1131K04P参数

参数
最大开关电流 -
运行时间 4ms
交流开关电压 28V@DC
负载电流额定值 -
线圈电阻 700Ω
触头外形 DPDT(2 Form C)
直流线圈电压 26.5V
插入损耗 -
释放时间 4ms
绝缘 -
线圈电流 37.9mA
直流开关电压 28V(Nom)
交流线圈电压 -
长*宽*高 20.57mm*10.4mm*10.4mm
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装,托盘

HFW1131K04P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HFW1131K04P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY HFW1131K04P HFW1131K04P数据手册

HFW1131K04P封装设计

查看详情并下载
Symbol
Footprint
3D Model
