首页  >  产品百科  >  FSMIJM65BB04

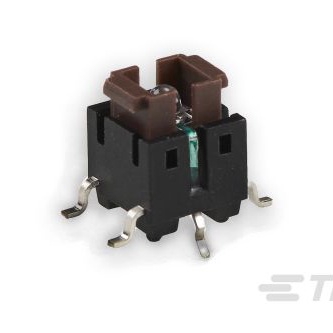

FSMIJM65BB04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 5.2N 200000Cycles 200μm 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJM65BB04
供应商: 云汉优选
标准整包数: 450
TE CONNECTIVITY 轻触开关 FSMIJM65BB04

FSMIJM65BB04概述

    ALCOSWITCH 照明触控开关及盖帽系列

    产品简介


    TE Connectivity(TE)的ALCOSWITCH照明触控开关系列专为多种板载应用设计,旨在提供便捷操作与高可靠性。此系列开关包含LED指示灯,可选低强度和高强度版本,以及八种独特的颜色选择。开关额定工作寿命高达500,000次电气生命周期,能够持久耐用。该系列还提供了两种不同样式(圆形和方形)的透明盖帽,五种颜色可供选择,以匹配LED颜色。

    技术参数


    - 电气性能
    - 电气寿命:500,000次(推按钮仅)
    - 额定电流:50 mA @ 12 VDC
    - 机械性能
    - 极数:1极
    - 开关功能:OFF-(ON)
    - 触点额定值:50 mA @ 12 VDC
    - 材料
    - 触点:不锈钢,镀银
    - 操作头:高温热塑塑料(UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:高温热塑塑料(UL94-V0)
    - 其他特性
    - RoHS指令2002/95/E合规
    - REACH合规且无铅
    - 尺寸:6x6 mm(触控面板)

    产品特点和优势


    - 耐用性:开关额定寿命高达500,000次电气生命周期,确保长期稳定使用。
    - 设计灵活性:提供低强度或高强度LED指示灯,共八种颜色选项,满足多样化设计需求。
    - 节省空间:集成超亮LED,占用更小的PCB面积。
    - 快速组装:焊接工艺兼容,适用于回流焊或波峰焊,加快装配速度。
    - 易于使用:触觉反馈和声音提示,增强用户体验。
    - 定制化:提供广泛的操作力选项,适应各种具体应用需求。
    - 增强照明效果:透明盖帽可放大照明效果,提升美观度。
    - 简化操作:盖帽设计使现有开关更容易触发。

    应用案例和使用建议


    ALCOSWITCH照明触控开关广泛应用于多种工业和商业场合,如工业设备、楼宇自动化/暖通空调系统、仪器仪表、通信设备和控制设备。在实际应用中,用户可以将开关用于各种需要触摸按钮式接口的设计。例如,在智能建筑控制系统中,ALCOSWITCH可以安装在控制面板上,通过直观的LED指示灯提示操作状态。
    使用建议:
    - 在选择合适的操作力度时,需根据实际应用需求进行调整。
    - 为了优化光线输出,可以选用相应的透明盖帽颜色来增强LED的视觉效果。

    兼容性和支持


    ALCOSWITCH系列产品可与其他标准电气连接器和配件配合使用,支持通过回流焊或波峰焊工艺进行安装。TE Connectivity提供全面的技术支持和售后服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确安装ALCOSWITCH开关?
    - 解决方案:请按照技术手册中的安装指南进行操作。确保选择合适的焊接方法(回流焊或波峰焊),并遵循制造商的指导步骤。
    2. 问题:开关使用过程中出现异常现象怎么办?
    - 解决方案:检查所有电气连接是否稳固,并确保符合规定的操作力度。如果问题仍然存在,请联系TE技术支持团队寻求进一步的帮助。

    总结和推荐


    综上所述,ALCOSWITCH照明触控开关系列凭借其耐用性、灵活的设计和广泛的适用范围,在工业和商用应用中表现出色。其独特的设计特点使其成为许多应用场景的理想选择。强烈推荐给需要高性能、长寿命开关的设计师和工程师。
    希望这篇文章对您有所帮助!如果您有任何疑问或需要更多详细信息,请随时联系TE Connectivity。

FSMIJM65BB04参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 200000Cycles
操作力 5.2N
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSMIJM65BB04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM65BB04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM65BB04 FSMIJM65BB04数据手册

FSMIJM65BB04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 1.855 ¥ 15.7675
900+ $ 1.7716 ¥ 15.0586
库存: 900
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 7095.37
直接购买
加入购物车
