PE000DM6E

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI/RFI Filtered M 3 POS 250VACVAC 6A Fuse/Voltage Selector ST 1 Port
供应商型号: N-PE000DM6E
供应商: 云汉优选
标准整包数: 1

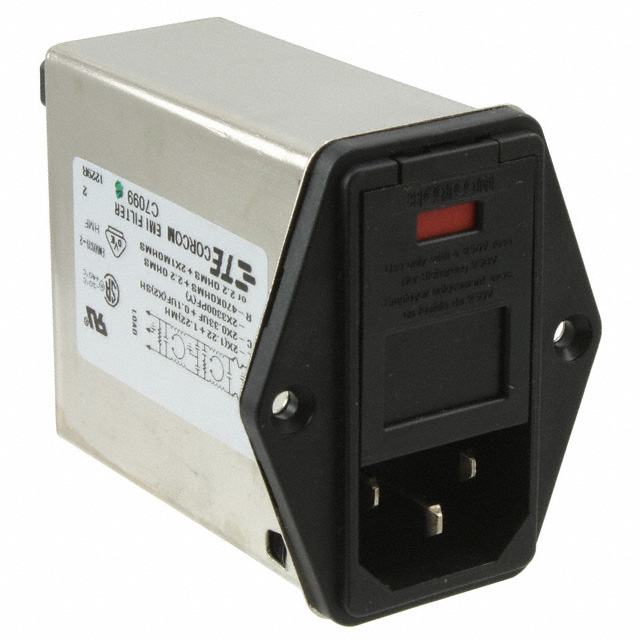

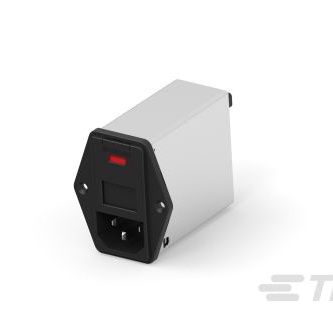

TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 PE000DM6E

PE000DM6E概述


    产品简介


    TE Connectivity Corcom 中性能 P 系列电源输入模块 是一款专门设计用于提升开关模式电源供应器(SMPS)和其他类似电子设备性能的电子元件。这款模块具有紧凑的设计,能够有效地减少高频下的电磁干扰(EMI),适用于各类需要严格抗电磁干扰要求的应用场合,如开关电源、售货机及服务机器、计算设备及其配件、家用电器、游戏设备、健身器材以及测量测试仪器等领域。

    技术参数


    - 认证标准:UL 认可,CSA 认证,VDE 批准
    - 额定电压:最大 250 VAC
    - 工作频率:50/60 Hz
    - 额定电流:3 至 10 A
    - 滤波器电流:3A, 6A, 或 10A
    - 泄漏电流:@120 VAC 60 Hz 时为 0.25 mA;@250 VAC 50 Hz 时为 0.50 mA
    - 绝缘耐压:线到地:2250 VDC;线到线:1450 VDC
    - 安装方式:插接式或法兰安装,有水平或垂直安装耳可供选择
    - 熔丝类型:单个或双个熔丝,北美或公制熔丝选项
    - 开关类型:DPST
    - 插入损耗:典型值为 0.01 到 30 MHz 之间的分贝值

    产品特点和优势


    Corcom 中性能 P 系列模块具备以下显著优势:
    - 紧凑设计:相比高性能滤波器,该模块体积更小,节省空间。
    - 高性能滤波:能够在高频下提供出色的衰减效果,有效抑制射频干扰(RFI)。
    - 多样化的安装选项:提供多种安装耳和安装方式,以适应不同的设备需求。
    - 灵活性强:支持单个或双个熔丝配置,可根据应用需求进行定制。
    - 认证齐全:通过 UL、CSA 和 VDE 认证,确保产品质量与安全性。

    应用案例和使用建议


    应用案例
    该模块被广泛应用于各种工业和消费类电子产品中。例如,在计算机及配件中,它能显著提高电源系统的稳定性和抗干扰能力;在家用电器中,它有助于减少由电磁干扰引起的设备故障和寿命缩短。
    使用建议
    - 在选择适合的型号时,根据具体的应用电流选择合适的滤波器电流(3A、6A 或 10A)。
    - 注意安装时的正负极方向,确保正确的极性连接。
    - 在安装过程中需考虑散热问题,特别是在高温环境中使用时,需配备适当的散热措施。

    兼容性和支持


    Corcom 中性能 P 系列模块与市场上主流的电源设备相兼容。制造商提供了广泛的样品和定制解决方案,方便客户进行选择。同时,TE Connectivity 还提供了技术支持中心,客户可以通过电话、邮件或网站进行咨询,获取及时的技术帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查线路连接是否正确,检查滤波器是否完好无损 |
    | 工作时过热 | 检查散热装置是否正常工作,适当降低负载电流 |
    | 安装困难 | 请参考详细安装指南,确保所有组件正确安装 |

    总结和推荐


    TE Connectivity Corcom 中性能 P 系列电源输入模块 是一款性能优越、功能多样的电子元件,非常适合需要高性能滤波和电磁干扰防护的应用场景。其紧凑的设计和多样化的安装选项使其成为多种电子设备的理想选择。此外,TE Connectivity 提供的全面技术支持和丰富的配件选择也大大提升了其市场竞争力。因此,强烈推荐这一系列的产品给所有需要高性能电源滤波解决方案的工程师和设计师。

PE000DM6E参数

参数
长*宽*高 49.53mm(长度)*74.67mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装,托盘

PE000DM6E厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PE000DM6E数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY PE000DM6E PE000DM6E数据手册

PE000DM6E封装设计

查看详情并下载
Symbol
Footprint
3D Model
