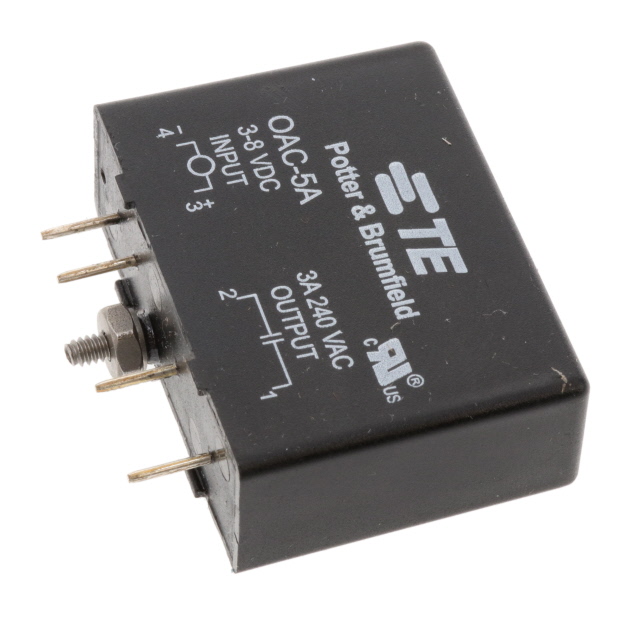

OAC-5A

产品分类: 总线开关
厂牌: TE CONNECTIVITY
产品描述: 4000V rms Input Output Modules
供应商型号: OAC-5A
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 总线开关 OAC-5A

OAC-5A概述

    OAC-5A DC Input Solid State Relay 技术手册

    1. 产品简介


    产品类型: OAC-5A 是一款直流输入固态继电器(Solid State Relay,SSR),适用于需要精确控制交流负载的应用。它属于固体继电器系列,特别适合于印刷电路板(PCB)安装。其基本结构包括一个直流输入端和一个交流输出端,通过控制信号来切换电源供应,从而实现对电路的智能控制。
    主要功能: OAC-5A 主要用于控制高达280 Vrms的交流负载。它采用SPST-NO(单极双掷,常开)开关配置,能够在电流范围内可靠地接通或断开负载。此外,这款继电器具备零电压切换功能,可以减少电磁干扰和火花。
    应用领域: OAC-5A广泛应用于工业自动化、楼宇自动化系统、智能家电、工业控制等领域。特别是在需要远程控制交流负载、电机启动器、照明系统和其他交流设备的应用中,其高可靠性与稳定性能尤为显著。

    2. 技术参数


    - 输入电压范围: 3 – 8 VDC
    - 输出电压范围: 24 – 280 Vrms
    - 接触类型: 1 Form A SPST-NO(单极双掷,常开)
    - 绝缘电压: 初始介电强度:4000 Vrms
    - 工作温度范围: -30 – 80 °C
    - 产品尺寸: 长度:42.3 mm [1.66 in],宽度:15.15 mm [0.596 in],高度:31.7 mm [1.24 in]
    - 重量: 35 g [1.38 oz]

    3. 产品特点和优势


    - 可靠性高: 由于是全固态设计,OAC-5A几乎没有机械磨损,使用寿命长。
    - 抗干扰性强: 采用零电压切换技术,减少了电弧和电磁干扰,使得其在工业环境中更加稳定。
    - 适应性强: 工作温度范围宽广,从-30°C到80°C,满足各种恶劣环境下的需求。
    - 集成方便: PCB端子和焊接针脚的设计使其易于集成到现有的电子系统中。

    4. 应用案例和使用建议


    应用案例:
    - 在楼宇自动化系统中,OAC-5A 可用于控制灯光、风扇等交流负载,配合智能控制系统实现远程控制。
    - 在工业控制领域,OAC-5A 能够实现电机的启动和停止,提高生产效率和安全性。
    使用建议:
    - 安装时确保输入电压在3V到8V之间,并保持适当的散热以避免过热。
    - 零电压切换可减少电磁干扰,但在使用时应确保负载匹配,以避免损坏。

    5. 兼容性和支持


    兼容性:
    - OAC-5A 具有良好的通用性,能够与多种工业标准接口兼容,适合于大多数现有电子系统。
    - 厂商提供了详细的安装指南和技术文档,有助于客户进行正确安装和调试。
    支持:
    - Potter & Brumfield 提供技术支持热线(+1 800 522 6752),以解答客户在使用过程中遇到的技术问题。
    - 客户还可以访问其官方网站获取更多文档和资源,如CAD文件和数据手册。

    6. 常见问题与解决方案


    问题1: 如何判断继电器是否正常工作?
    - 解决方案: 使用万用表测量输入端的电压和输出端的电流。如果输入端有电压而输出端没有电流,则可能需要更换继电器。
    问题2: 继电器在高温环境下出现故障。
    - 解决方案: 确保设备有良好的散热措施,必要时增加散热片或采用外部冷却系统。

    7. 总结和推荐


    综合评估: OAC-5A凭借其出色的可靠性和宽泛的工作温度范围,成为许多自动化控制系统的理想选择。其固态设计减少了维护成本,同时具备高集成度和抗干扰能力,使其在市场上具有较强的竞争力。
    推荐使用: 基于其广泛的适用性和优良的性能表现,OAC-5A是一款值得推荐的产品,特别适用于需要精确控制交流负载的各类应用场合。

OAC-5A参数

参数
长*宽*高 31.8mm*43.18mm*31.8mm
安装方式 标准安装
零件状态 在售
包装方式 散装

OAC-5A厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OAC-5A数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 总线开关 TE CONNECTIVITY OAC-5A OAC-5A数据手册

OAC-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.478 ¥ 150.9879
5+ $ 15.301 ¥ 140.203
10+ $ 14.3594 ¥ 131.5752
库存: 879
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 150.98
