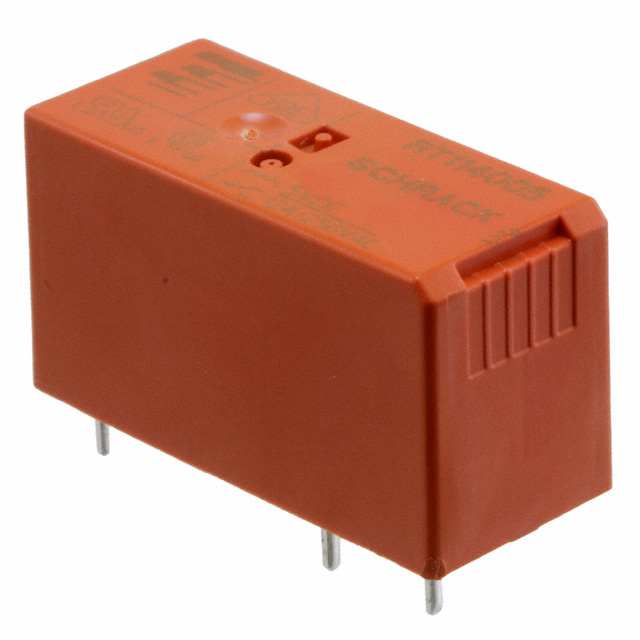

RT114005

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, RT1系列, 5V 直流线圈电压, 切换电流12A, 单刀双掷
供应商型号: N-RT114005
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他继电器 RT114005

RT114005概述

    电子元器件产品技术手册:RT114005通用功率继电器

    1. 产品简介


    RT114005 是一款由Schrack公司生产的通用功率继电器,专为电源控制及切换应用而设计。它属于单稳态(Monostable)继电器,主要用于需要可靠切换大电流的场合,例如工业自动化、机械设备和家电设备等。

    2. 技术参数


    - 基本参数
    - 继电器类型:通用功率继电器
    - 配置特征:1个SPDT-CO触点
    - 触点数:1个
    - 线圈电阻:62Ω
    - 额定线圈电压:5 VDC
    - 额定线圈功率:0.403 W
    - 接触电流额定值:12 A
    - 初始绝缘电压:接触与线圈间为5000 Vrms
    - 接触开关电压(最大):400 VAC
    - 防护等级:RTII
    - 工作温度范围:-40°C至85°C
    - 机械参数
    - 重量:14g(0.494盎司)
    - 尺寸:宽度12.7mm(0.5英寸),长度28.95mm(1.14英寸),高度15.7mm(0.618英寸)

    3. 产品特点和优势


    - 高可靠性:采用F级绝缘材料,能够承受高压和高温,保证长期稳定运行。
    - 多功能适用性:适用于多种直流和交流电路,能够切换高达12安培的电流。
    - 广泛的应用领域:适合于各种工业控制设备、家用电器和其他需要大电流切换的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:可用于机械设备的电源控制和切换。
    - 家用电器:可用于空调、冰箱等家用电器的电源控制。
    使用建议:
    - 安装时注意环境温度:由于最高工作温度可达85°C,因此建议安装在通风良好且散热条件良好的环境中。
    - 注意接线极性:由于是直流供电,需确保正确连接正负极,避免错误连接导致损坏。

    5. 兼容性和支持


    - 兼容性:可以与其他Schrank系列的PCB继电器配套使用。
    - 技术支持:如果需要技术支持,可拨打+1 800 522 6752,获取专业帮助。

    6. 常见问题与解决方案


    - 问题一:继电器无法正常工作。
    - 解决方案:检查线圈供电电压是否符合要求,确认线圈电阻是否正常。
    - 问题二:触点频繁烧毁。
    - 解决方案:确认负载电流不超过12安培,同时检查是否有瞬态过压现象。

    7. 总结和推荐


    总结:
    RT114005是一款高性能的通用功率继电器,具有高可靠性、广泛适用性和较好的性价比。它能在高温环境下稳定工作,且适用于多种工业和家用场合。
    推荐:
    我们强烈推荐使用RT114005继电器,尤其是对性能要求较高、工作环境恶劣的应用场合。其稳定的性能和可靠的品质将为您的项目提供有力保障。

RT114005参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

RT114005厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RT114005数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY RT114005 RT114005数据手册

RT114005封装设计

查看详情并下载
Symbol
Footprint
3D Model
