HCL165J150RCX

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% -80ppm/℃~200ppm/℃ 150Ω 100W 法兰安装 41.3mm*7.25mm*166.5mm
供应商型号: 4007957
供应商: 海外现货
标准整包数: 1

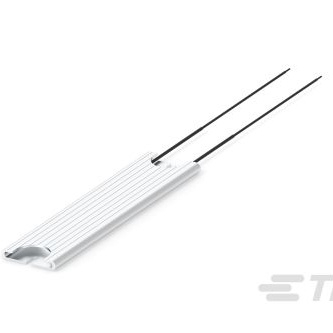

TE CONNECTIVITY 其它固定电阻 HCL165J150RCX

HCL165J150RCX概述


    产品简介


    TE Connectivity(TE)的铝壳电阻HCL系列设计为超薄封装,能够在空间有限且提供散热的情况下吸收高功率。这种电阻非常适合应用于伺服驱动器与控制器以及频率转换器中。其主要用途包括电机制动、模拟负载及传统电源电阻应用。

    技术参数


    - 功率额定值:在自由空气中,HCL130型号在20°C时为70W,在40°C时为50W;HCL165型号在20°C时为100W,在40°C时为65W。
    - 阻值范围:见图表。
    - 容差:±5%,±10%(可根据要求提供更紧的容差)。
    - 最大工作电压(交流):1000V(50Hz下);根据UL 508标准限制为600V。
    - 最大工作电压(直流):1414V;根据UL 508标准限制为848V。
    - 浪涌电压能力:4000V;符合IEC 61800-5-1标准。
    - 绝缘电阻:≥100MΩ@500VDC。
    - 耐压强度:2200VAC,持续1分钟。
    - 温度系数:-80ppm/°C至200ppm/°C。

    产品特点和优势


    HCL系列电阻具有以下特点和优势:
    - 超薄封装:厚度仅为7.25mm。
    - 高功率密度:能够在紧凑的空间内吸收高功率。
    - 高过载能力:能够承受高过载条件。
    - UL认证:确保产品的安全性和可靠性。

    应用案例和使用建议


    HCL系列电阻广泛应用于伺服驱动器、控制器和频率转换器等领域。实际使用中,需要特别注意散热管理以确保其正常运行。在无散热器的情况下,垂直安装时的散热效果最佳。此外,为了提高热传递效率,需要在电阻与散热器之间涂抹导热膏。

    兼容性和支持


    HCL系列电阻与各类工业控制系统兼容,TE Connectivity还提供了详尽的技术支持和售后服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:电阻过热。
    - 解决方法:增加散热措施,如使用散热器并涂抹导热膏。
    2. 问题:电阻失效。
    - 解决方法:检查是否有正确安装和连接,重新测试。

    总结和推荐


    综上所述,TE Connectivity的HCL系列铝壳电阻在伺服驱动器、控制器和频率转换器等领域表现出色。其独特的超薄设计、高功率密度和过载能力使其在市场上具有很强的竞争优势。尽管价格较高,但由于其优异的性能和耐用性,我们强烈推荐此系列产品用于各种工业控制应用。

HCL165J150RCX参数

参数
电阻值 150Ω
温度系数 -80ppm/℃~200ppm/℃
精度 ±5%
额定功率 100W
电阻个数 -
引脚数量 -
长*宽*高 41.3mm*7.25mm*166.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCL165J150RCX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J150RCX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCL165J150RCX HCL165J150RCX数据手册

HCL165J150RCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.1528
3+ ¥ 288.5426
5+ ¥ 288.5426
10+ ¥ 283.3901
库存: 47
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 309.15
