JJFV0UG530NOPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 100000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: ET-2911535
供应商: 海外现货
标准整包数: 1

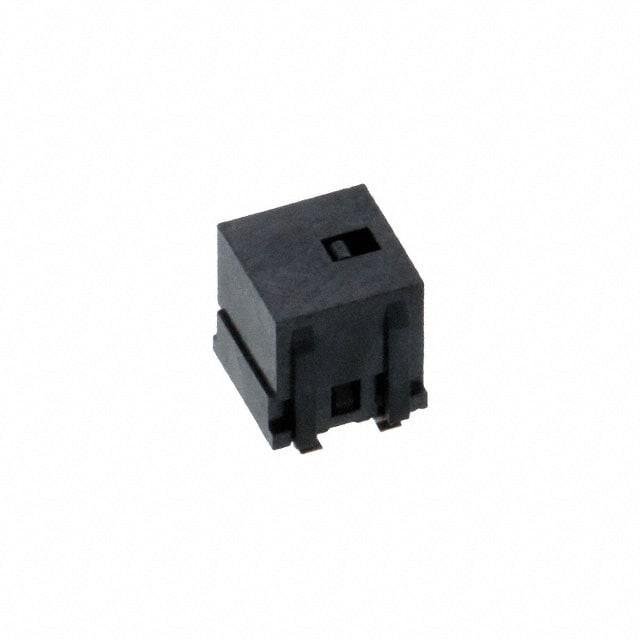

TE CONNECTIVITY 限位开关 JJFV0UG530NOPMRTR

JJFV0UG530NOPMRTR概述

    JJF SERIES – DETECTOR SWITCHES

    产品简介


    TE Connectivity 新推出的 JJ 系列检测开关适用于多种应用场合,从水平或垂直操作选项到 Gull-winged、J-leaded 和 Through-Hole 安装可能性,提供了丰富的选择。这些检测开关适用于从汽车到电信等多个行业,提供广泛尺寸以适应不同应用场景的需求。

    技术参数


    - 外形尺寸:4.7 x 3.8 mm
    - 接触额定值:1 mA,5 VDC 最大
    - 接触电阻:最大 1 Ω
    - 绝缘电阻:最小 100 MΩ(100 VDC)
    - 耐压强度:100 VAC/1 分钟
    - 操作力:最大 40 gF
    - 行程:5.30 mm(茎长为 3.9 mm);3.80 mm(茎长为 2.6 mm)
    - 操作寿命:100,000 次
    - 操作温度范围:-10°C 至 60°C
    - 存储温度范围:-20°C 至 70°C

    产品特点和优势


    - RoHS 兼容:符合欧盟的有害物质限制指令。
    - 无卤素无铅:环保材料使用。
    - 敏锐的检测感:能够准确检测并反馈状态。
    - 紧凑尺寸:占用空间小,适合多种紧凑设计需求。

    应用案例和使用建议


    应用案例:汽车领域中的传感器检测,家用电器中的开盖检测,电信领域的设备开关控制等。
    使用建议:
    1. 在操作过程中确保足够的操作力,以保证可靠的操作。
    2. 建议使用推荐的焊接温度曲线进行焊接,确保温度不超过 260°C。
    3. 避免长时间储存超过 6 个月,以免影响性能。

    兼容性和支持


    该系列检测开关与其他电子元器件和设备兼容,厂商提供支持服务。具体型号和技术细节可通过官网查询。

    常见问题与解决方案


    1. 问题:操作力过大导致检测不灵敏。
    解决方案:调整操作力至推荐值,避免过载。
    2. 问题:温度变化对检测精度的影响。
    解决方案:在极端温度环境下,按照推荐条件进行测试,确保稳定性。
    3. 问题:焊接时温度过高导致损坏。
    解决方案:遵循推荐的焊接温度曲线,温度不超过 260°C。

    总结和推荐


    总体而言,JJF 系列检测开关具有显著的技术优势和广泛的应用前景。它们不仅满足多种行业的需求,而且具备优异的电气特性和机械性能。我们强烈推荐使用此系列检测开关,特别是在需要高可靠性和精确度的应用场景中。如果您有任何疑问,可联系厂商获取技术支持。

JJFV0UG530NOPMRTR参数

参数
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJFV0UG530NOPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJFV0UG530NOPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJFV0UG530NOPMRTR JJFV0UG530NOPMRTR数据手册

JJFV0UG530NOPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2949 ¥ 10.9417
50+ $ 1.0123 ¥ 8.554
125+ $ 0.8974 ¥ 7.5833
250+ $ 0.7926 ¥ 6.6972
500+ $ 0.7192 ¥ 6.0775
库存: 558
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.94
直接购买
加入购物车
