JJFV0UG530NONPRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 100000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装 3.8mm(宽度)
供应商型号: 506-JJFV0UG530NONPTR
供应商: Mouser
标准整包数: 1

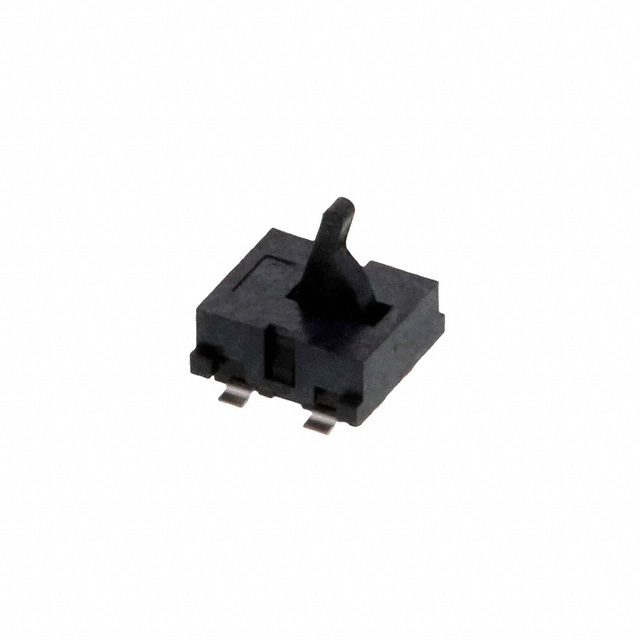

TE CONNECTIVITY 限位开关 JJFV0UG530NONPRTR

JJFV0UG530NONPRTR概述

    JJF SERIES – DETECTOR SWITCHES:产品综述

    产品简介


    TE Connectivity推出的JJF系列检测开关是一种适用于多种应用场景的高性能电子元件。这款检测开关提供了垂直或水平操作选项,以及Gull-winged、J-leaded和Through-Hole等多种安装方式。从汽车到电信设备,JJF系列检测开关在多个领域都有广泛的应用。

    技术参数


    - 接触额定值:最大1mA,5VDC
    - 接触电阻:最大1Ω
    - 绝缘电阻:最小100MΩ(100VDC)
    - 介电强度:100VAC/1分钟
    - 操作力:最大40gf(约0.4N)
    - 行程:5.30mm(茎长3.9mm),3.80mm(茎长2.6mm)
    - 操作寿命:100,000次循环
    - 操作温度范围:-10℃至60℃
    - 存储温度范围:-20℃至70℃

    产品特点和优势


    - RoHS合规:符合环保标准,不含卤素和铅。
    - 紧凑设计:小巧的外形使得其易于安装在各种设备中。
    - 清晰导向:具备导向柱,便于设备定位。
    - 触觉反馈:提供明确的操作反馈,提高可靠性。

    应用案例和使用建议


    - 汽车:用于检测座椅、车门开启状态等。
    - 仪器仪表:检测仪表板上各种按钮的状态。
    - 白色家电:冰箱、洗衣机等家用电器中用以检测门盖是否关闭。
    使用建议:
    - 在高温环境下使用时,确保操作温度不超过60℃。
    - 确保设备安装前至少存储在适当的条件下超过6个月。
    - 在进行焊接操作时,注意控制焊接温度,避免超出260℃的表面温度限制。

    兼容性和支持


    - 兼容性:适合多种安装方式,如Gull-winged、J-leaded和Through-Hole等。
    - 支持:TE Connectivity提供全面的技术支持,包括通过电子邮件、电话或在线聊天服务进行的实时帮助。

    常见问题与解决方案


    1. Q: 如何测试绝缘电阻?
    - A: 测试绝缘电阻时,使用100VDC电压测量终端和盖子之间的电阻,最小值为100MΩ。

    2. Q: 操作力过大如何处理?
    - A: 调整操作力至小于40gf(约0.4N),可通过调整操作位置或更换更合适的开关来实现。

    3. Q: 开关使用寿命短怎么办?
    - A: 遵循推荐的操作频率,每次操作之间留出足够的间隔时间。定期进行检查和维护,确保使用寿命达到预期。

    总结和推荐


    JJF系列检测开关以其紧凑的设计、优秀的电气特性和良好的环境适应性,成为众多应用的理想选择。其多样的安装方式和高可靠性使其在市场上具有较强的竞争力。对于需要可靠检测开关的应用场合,强烈推荐使用TE Connectivity的JJF系列检测开关。

JJFV0UG530NONPRTR参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.4N
长*宽*高 3.8mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJFV0UG530NONPRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJFV0UG530NONPRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJFV0UG530NONPRTR JJFV0UG530NONPRTR数据手册

JJFV0UG530NONPRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3455 ¥ 11.3695
10+ $ 1.1454 ¥ 9.6786
100+ $ 0.924 ¥ 7.6658
250+ $ 0.823 ¥ 6.954
500+ $ 0.7322 ¥ 6.1874
900+ $ 0.6685 ¥ 5.649
1800+ $ 0.6664 ¥ 5.6307
4500+ $ 0.5954 ¥ 5.0307
库存: 1549
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.36
