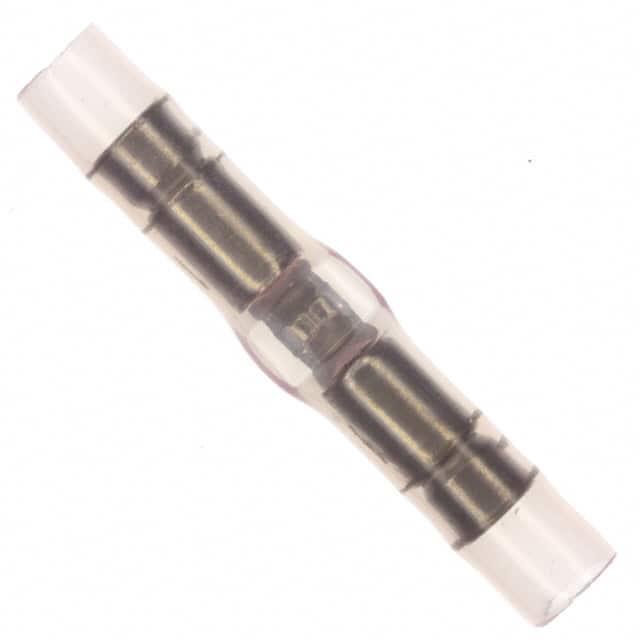

8-320559-5

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 对接接头
供应商型号: N-8-320559-5
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 端子 - 电线接头端子 8-320559-5

8-320559-5概述


    产品简介


    这款 PIDG 型号为 8-320559-5 的电子元器件是一款 22 – 16 AWG 线径(0.3 – 1.42 mm²)的管式压接端子,适用于0.509 – 3.26 kcmil(509 – 3260 CMA)线径范围内的铜导线。该产品专为电力传输和信号连接而设计,广泛应用于工业自动化、建筑电气系统、汽车电子、通信设备及各种需要高质量线缆连接的应用场景。

    技术参数


    - 线径范围:22 – 16 AWG(0.3 – 1.42 mm²)
    - 材料:铜
    - 绝缘材料:尼龙
    - 终端镀层材料:锡
    - 基材材料:铜
    - 密封选项:不密封
    - 适用绝缘直径范围:3.18 mm(0.125 in)
    - 重量:1.489 g
    - 产品长度:32.13 mm(1.265 in)
    - 使用温度范围:105 °C(221 °F)
    - 包装数量:100 个
    - 包装方式:散装
    - 合规标准:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合中国RoHS 2 指令 MIIT Order No 32, 2016
    - 符合欧盟REACH法规(EC)No. 1907/2006

    产品特点和优势


    该产品的主要特点包括:
    - 管式压接:使用8个锯齿形切口,提供出色的机械稳定性。
    - 适用广泛:支持多种线径范围,包括常用的22至16 AWG线径。
    - 高耐温性:最高可承受105°C的工作温度,确保在极端环境下依然可靠。
    - 材料耐用:采用铜基材和锡镀层,保证长期使用中的稳定性和抗腐蚀能力。
    - 环保合规:符合多项国际环保标准,如RoHS和REACH,适用于全球市场。

    应用案例和使用建议


    应用案例
    这款管式压接端子适用于各种电力传输和信号连接的应用场景。例如,在工业自动化系统中,它用于连接控制柜内各类传感器和执行机构;在汽车电子系统中,用于连接车载控制单元与传感器,确保稳定可靠的连接;在建筑电气系统中,用于电力系统的连接和分配,保障安全可靠供电。
    使用建议
    1. 选择合适的线径:根据具体应用需求选择合适线径范围内的导线,确保最佳压接效果。
    2. 正确的压接工具:使用推荐的压接工具,确保压接质量和机械强度。
    3. 检查绝缘:压接完成后,检查绝缘层是否完整,避免出现短路风险。
    4. 定期检查:在设备运行期间定期检查压接部位,确保长期稳定可靠。

    兼容性和支持


    - 兼容性:与各种标准线径范围内的铜导线兼容,包括22至16 AWG线径。
    - 技术支持:提供全面的技术支持服务,用户可通过拨打+1 800 522 6752联系客服获取帮助。

    常见问题与解决方案


    问题1:压接后发现绝缘层破损
    解决方案:重新压接并仔细检查绝缘层是否有损伤,如果损坏严重,则需更换新的管式压接端子。
    问题2:导线插入困难
    解决方案:确认线径是否符合要求,并检查导线是否有扭曲或其他阻碍因素。如有必要,使用专用工具辅助压接。
    问题3:压接后的机械强度不足
    解决方案:使用符合要求的压接工具进行压接,确保达到规定的压接力和位移量。重新检查压接效果,必要时重新压接。

    总结和推荐


    这款 PIDG 8-320559-5 管式压接端子具有多种优点,包括广泛的线径范围、优异的耐温性能、可靠的机械强度和高度的环保合规性。该产品适用于多种复杂应用场景,如工业自动化、汽车电子和建筑电气系统。我们强烈推荐在需要高质量线缆连接的场合使用该产品,以确保系统的稳定可靠运行。

8-320559-5参数

参数
长*宽*高 32.13mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
