首页  >  产品百科  >  34247

34247

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 22-26AWG Copper 10.95mm Tin Loose
供应商型号: 3050700
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 34247

34247概述


    产品简介

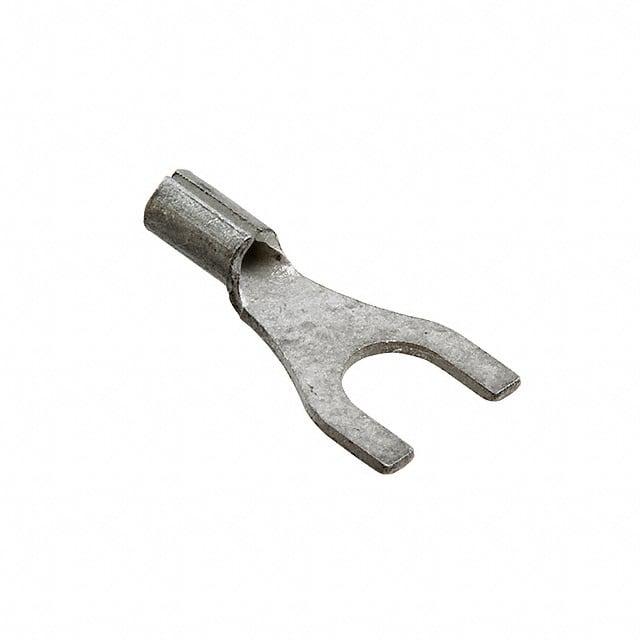

    Spade Tongue Terminal(平舌端子)
    Spade Tongue Terminal(平舌端子)是适用于26至22 AWG导线的产品,具有4号和M3螺钉尺寸选择。此类型的端子主要用于机械固定和电气连接,在汽车、家用电器、工业设备等多个领域都有广泛应用。

    技术参数


    - 螺钉尺寸: 4号和M3
    - 导线尺寸: 202 - 810 CMA
    - 接触类型: 平舌端子
    - 外壳类型: 封闭式
    - 终端方向: 直型
    - 终端电镀材料: 锡
    - 舌厚: 0.46毫米 [0.02英寸]
    - 直径: 3.02毫米 [0.119英寸]
    - 长度: 10.95毫米 [0.43英寸]
    - 内部直径: 0.89毫米 [0.035英寸]
    - 工作温度范围: 170°C [338°F]
    - 绝缘选项: 无绝缘

    产品特点和优势


    - 封闭式外壳: 增强电气连接的安全性,防止意外触碰导体。
    - 锡电镀材料: 提高耐腐蚀性和导电性。
    - 直型终端设计: 易于安装和拆卸。
    - 大尺寸兼容性: 可以兼容多种螺钉尺寸和导线类型。
    - 高可靠性: 长寿命和稳定的电气连接性能。

    应用案例和使用建议


    应用案例
    - 汽车行业: 用于点火系统、传感器、执行器等电气连接。
    - 家用电器: 用于微波炉、洗衣机、冰箱等设备的内部布线。
    - 工业设备: 适用于电机、传感器等设备的接线连接。
    使用建议
    - 在高温环境下使用时,确保端子的耐温性能符合要求。
    - 安装时需注意舌厚与接触面的贴合度,以保证良好的电气连接。

    兼容性和支持


    - 兼容性: 适用于铜基材料和锡电镀材料的导线。
    - 包装: 每包1000个,包装方式为散件。
    - 制造商支持: 提供电话支持(+1 800 522 6752),并可在TE官网上获取更多技术支持文档。

    常见问题与解决方案


    1. 问题: 端子无法牢固连接到导线上。
    - 解决方案: 检查导线是否已经正确剥离,确保导线完全插入端子内部,并进行适当的压接。
    2. 问题: 端子出现腐蚀现象。
    - 解决方案: 清理端子表面,并使用防锈剂进行处理。
    3. 问题: 端子插拔过程中容易脱落。
    - 解决方案: 确认螺钉是否拧紧到位,并检查是否有异物干扰连接。

    总结和推荐



    总结


    Spade Tongue Terminal(平舌端子)凭借其出色的电气性能和稳定性,在各种应用场景中表现优异。封闭式的外壳设计、良好的耐热性能和锡电镀材料使其具备出色的耐用性和安全性。
    推荐
    综上所述,对于需要稳定电气连接的应用场景,这款平舌端子是一个值得信赖的选择。特别是在需要兼容多种螺钉尺寸和导线类型的情况下,该产品能提供卓越的性能和广泛的应用范围。我们强烈推荐使用这一系列的平舌端子。

34247参数

参数
长*宽*高 10.95mm(长度)*5.16mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

34247厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

34247数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 34247 34247数据手册

34247封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0966
100+ ¥ 0.9262
500+ ¥ 0.8892
1000+ ¥ 0.8299
2000+ ¥ 0.8002
25000+ ¥ 0.8002
50000+ ¥ 0.8002
库存: 4070
起订量: 46 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.09
