HCL165J18RCX

产品分类: 电阻配件
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 铝壳电阻, HCL165系列, 100W额定功率, 18Ω电阻值, ±5%容差
供应商型号: 2543820
供应商: 欧时
标准整包数: 1
TE CONNECTIVITY 电阻配件 HCL165J18RCX

HCL165J18RCX概述

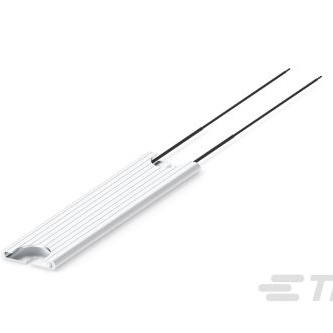

    铝制外壳电阻 HCL系列

    产品简介


    TE Connectivity(TE)的铝制外壳电阻HCL系列设计为超薄型,能够在空间有限且散热条件良好的情况下有效消散高功率。这种电阻能够承受与其体积不成比例的大过载能力。HCL系列电阻适用于伺服驱动器和控制器,尤其适合频率逆变器中作为电机制动、假负载或常规功率电阻使用。

    技术参数


    - 额定功率
    - 在自由空气下(20°C):HCL130 - 70W;HCL165 - 100W
    - 在40°C时:HCL130 - 50W;HCL165 - 65W
    - 阻值范围:见下表
    - 容差:±5%,±10%(可根据需求/评估提供更紧公差)
    - 最大工作电压(VAC,50 Hz):1000V;符合UL 508标准降至600V
    - 最大工作电压(VDC):1414V;符合UL 508标准降至848V
    - 浪涌电压能力(V):(主动部分和外壳之间)4000V;符合IEC 61800-5-1标准
    - 绝缘电阻:≥100 MΩ @ 500 VDC
    - 耐压强度(50Hz,1分钟):2200 VAC
    - 温度系数(TCR):-80 ppm/°C至200 ppm/°C
    - 电缆:标准绝缘18 AWG,600V,200°C
    - 电阻体:阳极氧化挤压铝合金
    - UL文件号:E164323

    产品特点和优势


    - 超薄设计:厚度仅为7.25毫米
    - 高功率比:单位体积功率密度高
    - 大过载能力:能够承受超出其体积的高过载
    - UL认证:满足安全标准

    应用案例和使用建议


    - 伺服驱动器:用于电机控制
    - 控制器:适用于各类电力控制场合
    - 频率逆变器:用作负载测试及能量吸收
    使用建议:在安装过程中,确保使用0.5°C/W等级的散热片,并涂上热传递化合物以降低热阻,保证良好的接触面。

    兼容性和支持


    - 兼容性:适用于各类伺服系统、控制器和逆变器
    - 支持:TE Connectivity提供产品支持和维护服务,包括技术咨询和售后服务

    常见问题与解决方案


    - 问题1:如何选择合适的电阻型号?
    - 解决方法:根据所需的应用场合(如电机制动或电源电阻)以及环境条件选择相应的电阻型号。

    - 问题2:如何处理安装过程中的散热问题?
    - 解决方法:正确安装散热片,并使用热传递化合物减少热阻,确保电阻与散热片的良好接触。

    总结和推荐


    HCL系列铝制外壳电阻具备高功率密度和优异的过载能力,是伺服驱动器和控制器的理想选择。其紧凑的设计使其在空间受限的应用环境中表现出色。TE Connectivity提供了可靠的技术支持和服务保障,我们推荐此产品给需要高性能电阻的用户。

HCL165J18RCX参数

参数
长*宽*高 41.3mm*7.25mm*166.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCL165J18RCX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J18RCX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电阻配件 TE CONNECTIVITY HCL165J18RCX HCL165J18RCX数据手册

HCL165J18RCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 292.9525
5+ ¥ 287.0991
库存: 41
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 292.95
