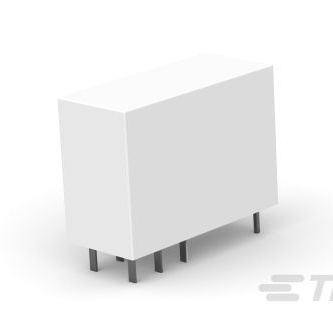

OZ-SS-124L1,200

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Power Relay 24VDC 16A SPDT(29.2x12.8x20.6)mm THT
供应商型号: 3958150
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OZ-SS-124L1,200

OZ-SS-124L1,200概述

    通用继电器产品技术手册

    产品简介


    通用继电器(General Purpose Relays) 是一种用于控制电路通断的小型电磁开关,广泛应用于各种电器设备中。这些继电器具有单极单掷(SPST)、单极双掷(SPDT)等多种接触配置,能够满足不同的需求。本手册介绍的是安装在印刷电路板上的通用继电器(PCB Relays),其中某些型号已通过美国安全认证机构UL的TV-8(OZT)认证,适用于家用电器和办公机器。

    技术参数


    - 触点配置:1个单掷常开(SPST-NO),1个双掷常闭(SPDT-NO/NC)
    - 额定电压:240VAC
    - 最大切换电压:24VDC,240VAC
    - 额定电流:16A
    - 切换功率:3840VA,380W
    - 触点材料:银锡氧化物(AgSnO)
    - 最小推荐触点负载:100mA,5VDC
    - 初始接触电阻:100mΩ@1A, 6VDC
    - 操作频率:带载1800次/小时,空载18000次/小时
    - 操作时间:标准版本:15/8ms;敏感版本:20/8ms
    - 电气耐久性:常开(NO):16A,240VAC,100x10^3 次;常闭(NC):8A,240VAC,100x10^3 次
    - 机械耐久性:10x10^6 次
    - 线圈电压范围:5到48VDC
    - 线圈绝缘系统:UL Class 105 (A) 或 Class 155 (F)
    - 线圈版本:有标准版和敏感版,提供多种电压选项
    - 振动和冲击耐受性:振动:10至50Hz,1.5mm双幅位移;冲击:半正弦波,98m/s^2,11ms

    产品特点和优势


    该系列继电器具备多项显著优势:
    - 高可靠性:符合5000V介电强度标准,保证高电压下的安全性。
    - 高性能触点材料:采用银锡氧化物(AgSnO)材料,确保稳定可靠的电连接。
    - 广泛的适用温度范围:标准线圈可在-30到60℃,敏感线圈可在-30到70℃下正常工作。
    - 高抗振动和冲击能力:设计时考虑了不同环境下对产品的要求,适应性强。
    - 易于安装和维护:通过插针焊接方式固定,方便快速安装,简化维护流程。

    应用案例和使用建议


    典型应用:
    - 家用电器(如空调、冰箱、洗衣机等)
    - 办公设备(如打印机、复印机、扫描仪等)
    使用建议:
    - 在使用继电器前,需检查供电电压与线圈电压是否匹配,避免因电压过高导致损坏。
    - 确保操作频率不超过推荐值,以免影响使用寿命。
    - 长时间连续工作时注意散热,避免过热。

    兼容性和支持


    - 兼容性:该产品可与各种标准尺寸的印刷电路板兼容,且具有多种线圈电压版本可供选择。
    - 技术支持:如需更多技术细节,可访问制造商官网获取最新文档和技术支持信息。

    常见问题与解决方案


    - Q: 继电器出现接触不良怎么办?
    - A: 首先确认电源和负载是否正常,其次检查触点是否有积尘或腐蚀,必要时更换新的继电器。
    - Q: 如何判断继电器是否达到使用寿命?
    - A: 查看产品数据手册中的电气和机械耐久性指标,超过规定次数操作后应考虑更换。

    总结和推荐


    总体来看,这款通用继电器以其高性能、高可靠性和良好的适应性,在家庭和商业应用中表现出色。尤其适合需要高可靠性、稳定性的场合。建议根据具体应用需求选择合适的线圈电压和触点配置,以充分发挥其功能。对于追求高性能的客户,此款继电器无疑是最佳选择之一。

OZ-SS-124L1,200参数

参数
继电器类型 -
开关功能 -
长*宽*高 29.21mm*12.8mm*20.6mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

OZ-SS-124L1,200厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OZ-SS-124L1,200数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OZ-SS-124L1,200 OZ-SS-124L1,200数据手册

OZ-SS-124L1,200封装设计

查看详情并下载
Symbol
Footprint
3D Model
