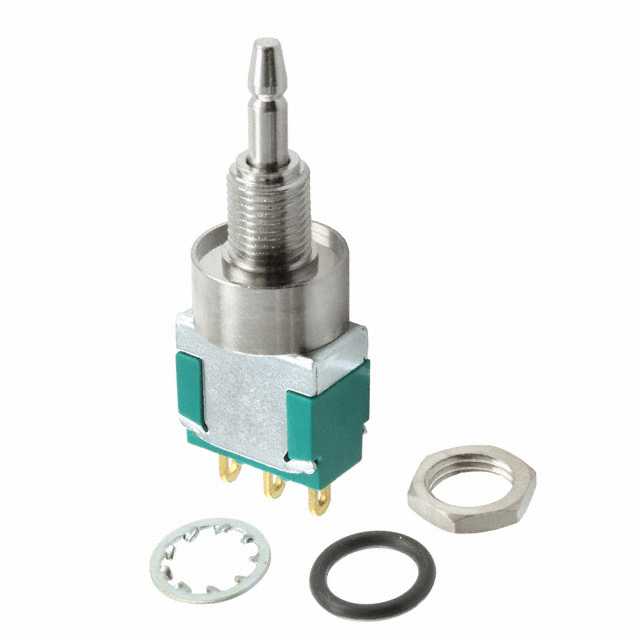

4-1437567-2

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: Plunger SPDT 250V SPDT 面板安装 11.94mm(高度)
供应商型号: 4-1437567-2
供应商: Master
标准整包数: 1
TE CONNECTIVITY 按钮开关 4-1437567-2

4-1437567-2概述

    D37型号MPE系列面板安装式按钮开关技术手册

    产品简介


    D37型号MPE系列面板安装式按钮开关是Thomas & Betts公司的一款高性能开关设备。这些按钮开关采用银镀铜合金接触点和金涂层处理,具有优异的导电性能和抗腐蚀能力。该系列产品广泛应用于各种需要频繁操作的机械设备中,例如工业控制设备、自动化系统以及家用电器等。

    技术参数


    - 接触材料: 银镀铜合金,带金涂层
    - 外壳材料: 热固塑料
    - 操作杆材料: 镍镀铜合金
    - 端子材料: 带金涂层的铜
    - 终端密封: 模制一体式
    - 工作温度范围:
    - 运行温度: -4°F至+176°F(-20°C至+80°C)
    - 存储温度: -40°F至+176°F(-40°C至+80°C)
    - 典型性能参数:
    - 接触额定电流: 6 A @ 125 VAC, 3 A @ 250 VAC
    - 初始接触电阻: 最大10毫欧姆
    - 接触时间: 断开后再闭合
    - 绝缘电阻: 最小1,000兆欧姆
    - 绝缘强度: 在海平面条件下1,500伏特RMS
    - 操作力: 1.3至2.7磅
    - 操作行程: 140英寸(3.56毫米)
    - 使用寿命: 50,000次操作

    产品特点和优势


    1. 高可靠性:银镀铜合金接触点确保了出色的导电性能,适合在高负载条件下长期使用。
    2. 长寿命:达到50,000次操作的寿命设计,大大降低了维护成本。
    3. 防水等级:“Splashproof”级防护设计,能够在一定程度上防止液体进入开关内部。
    4. 多种配置:提供单极双掷(SPDT),双极双掷(DPDT),三极双掷(3PDT)和四极双掷(4PDT)等多种触点配置,满足不同应用场景的需求。
    5. 易于安装:采用面板安装方式,方便快捷地安装于各类设备面板上。

    应用案例和使用建议


    1. 工业控制系统:广泛用于机床、机器人等工业控制设备中,作为手动控制的开关元件。
    2. 自动化设备:适用于自动门控制系统、电梯紧急停止装置等。
    3. 家用电器:如洗衣机、微波炉等家用电器中的启动/停止按钮。
    4. 使用建议:为了获得最佳的操作效果和使用寿命,在高温和潮湿环境中使用时,应考虑采取适当的保护措施。同时定期检查并清理操作杆周围的污垢和杂质,以确保顺畅的操作。

    兼容性和支持


    1. 兼容性:该系列产品与其他标准尺寸和安装方式的按钮开关配件兼容,可以根据需求选择合适的配套组件。
    2. 支持与维护:厂商提供了详尽的技术文档和支持服务,包括快速响应的技术咨询热线以及丰富的线上资源库,以便用户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    1. Q: 开关无法正常动作怎么办?
    - A: 检查操作杆是否有损坏或者卡住的情况;确认供电电压是否符合要求。

    2. Q: 接触不良导致信号不稳定怎么解决?
    - A: 清理接触面,确保没有灰尘和杂质;更换新的接触点部件。

    3. Q: 密封失效导致进水怎么办?
    - A: 更换新的密封圈或终端密封件,加强防水措施。

    总结和推荐


    D37型号MPE系列面板安装式按钮开关凭借其出色的性能和可靠性,在工业控制、自动化设备及家用电器等领域得到了广泛应用。其高寿命、良好的接触性能以及优秀的防水能力使其在市场上具备较强的竞争力。建议在需要高频次操作且对开关性能有较高要求的应用场合中优先考虑使用。

4-1437567-2参数

参数
最大直流触点电压 -
最大交流触点电压 250V
开关功能 -
执行器类型 Plunger
机械寿命 -
电气寿命 -
电流额定值 -
面板开孔尺寸 -
指示颜色 -
开关配置 SPDT
长*宽*高 11.94mm(高度)
通用封装 SPDT
安装方式 面板安装
包装方式 散装

4-1437567-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1437567-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY 4-1437567-2 4-1437567-2数据手册

4-1437567-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.4195 ¥ 291.5332
5+ $ 32.1332 ¥ 267.1743
10+ $ 31.6536 ¥ 263.1866
25+ $ 19.4783 ¥ 161.954
50+ $ 14.999 ¥ 124.6445
75+ $ 14.6329 ¥ 119.8285
100+ $ 14.6329 ¥ 119.8285
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 291.53
