6-104910-3

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 14pin 3A 380nm 金 黑色 通孔安装 38.1mm(长度)*6.66mm(高度)
供应商型号: 6-104910-3
供应商: Master
标准整包数: 14
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 6-104910-3

6-104910-3概述


    产品简介

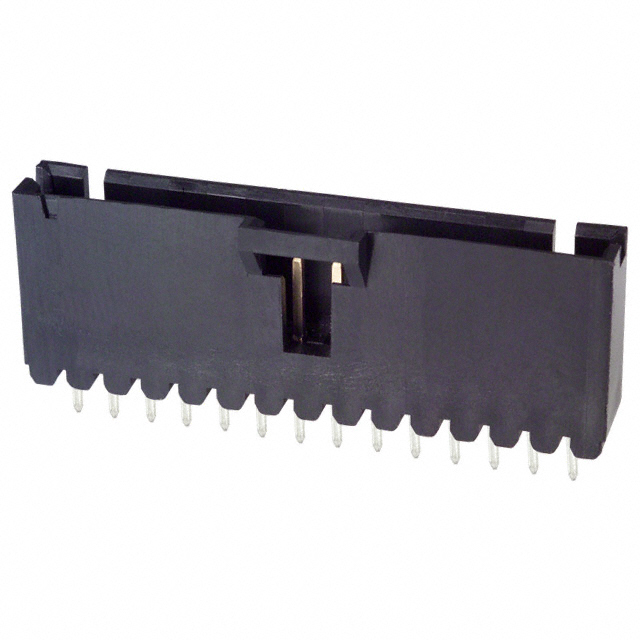

    产品名称:PCB Mount Header, Vertical, Wire-to-Board, 14 Position, 2.54 mm Centerline, Fully Shrouded, Gold, Through Hole - Solder, Signal, AMPMODU MTE
    产品类型:PCB(印刷电路板)连接器头部
    主要功能:提供信号传输路径,通过垂直焊接方式将PCB与另一块板子(如电缆板)进行连接。
    应用领域:广泛应用于各种工业控制设备、计算机硬件、通信设备、汽车电子等领域,适用于需要高可靠性、低阻抗及宽温度范围的应用场景。

    技术参数


    - 引脚数量:14个
    - 中心线间距:2.54毫米
    - 垂直安装
    - 触点电镀:金
    - 接插件类型:线对板
    - 密封性:未密封
    - 焊锡安装方式:通孔焊锡
    - 终止电阻:15毫欧
    - 绝缘电阻:5000兆欧
    - 耐压能力:最大600伏
    - 工作温度范围:-65°C至105°C
    - 包装方式:14个装,盒子或管式包装

    产品特点和优势


    - 完全屏蔽设计:增强EMI防护能力,确保信号传输的稳定性。
    - 多位置引脚:提供14个引脚,可灵活配置不同需求的引脚数量。
    - 广泛的应用标准:符合多种国际标准,包括CSA LR7189、UL E28476、RoHS、REACH等。
    - 耐用材料:采用优质材料制成,具备出色的机械强度和耐腐蚀性。

    应用案例和使用建议


    应用案例
    此款连接器广泛用于工业控制系统中,特别是那些对信号传输稳定性要求高的场合。例如,在数控机床的控制系统中,它能够稳定可靠地传递数据和控制信号。
    使用建议
    - 在安装过程中,应确保所有引脚正确对齐,避免安装错误导致信号传输失败。
    - 为了延长使用寿命,建议定期检查连接器是否出现磨损或损坏,及时更换或修复。

    兼容性和支持


    - 兼容性:此款连接器与同类的其他品牌或型号可能不兼容,但在同一系列的AMPMODU MTE系统内部是完全兼容的。
    - 支持与维护:提供技术支持热线+1 800 522 6752,可在产品使用中遇到任何问题时咨询。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查引脚是否正确对齐,并确保焊接质量。

    2. 问题:信号传输不稳定。
    - 解决方案:检查接地和电源线连接情况,确保它们接触良好且稳定。

    3. 问题:外观损伤或变形。
    - 解决方案:更换新的连接器,确保产品质量。

    总结和推荐


    总体来看,这款AMPMODU MTE PCB Mount Header在设计和性能方面表现出色,具有多项独特的优势,如完全屏蔽设计、广泛的适用标准等。它不仅能够满足大多数应用场景的需求,而且在可靠性、安全性方面也表现出色。因此,对于那些对信号传输稳定性有较高要求的应用场景,强烈推荐使用此款连接器。同时,供应商提供的完善的技术支持和维护服务也增强了其市场竞争力。

6-104910-3参数

参数
间距-配接 2.54mm
针脚数 14pin
排数 1
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
额定电流 3A
防护等级 -
类型 Header,Latch Holder
长*宽*高 38.1mm(长度)*6.66mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

6-104910-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-104910-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 6-104910-3 6-104910-3数据手册

6-104910-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14+ $ 2.131 ¥ 18.0491
112+ $ 1.998 ¥ 16.6123
252+ $ 1.744 ¥ 14.5006
504+ $ 1.5508 ¥ 12.8873
1008+ $ 1.5361 ¥ 12.579
2506+ $ 1.5287 ¥ 12.5185
5012+ $ 1.5213 ¥ 12.458
7504+ $ 1.5213 ¥ 12.458
库存: 1918
起订量: 14 增量: 0
交货地:
最小起订量为:14
合计: ¥ 252.68
