4-1393211-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: P&B T92 系列两电极 30A PCB 或面板安装继电器。 40A,2 Form A (NO) 和 2 Form C (CO) 转换能力。设计用于将压缩机负载控制到 3.5 吨,110LRA / 25.3FLA。
供应商型号: N-4-1393211-3
供应商: 云汉优选
标准整包数: 1

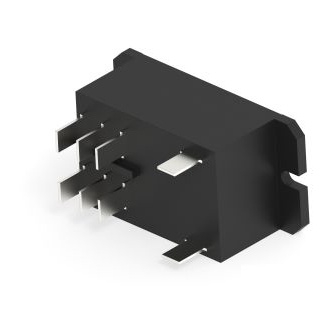

TE CONNECTIVITY 其他继电器 4-1393211-3

4-1393211-3概述


    产品简介


    本文将介绍一款适用于多种工业及商业应用的T92系列两极30安培印刷电路板/面板安装继电器。这款继电器主要用于控制高达3.5吨压缩机负载,特别适合于要求高耐久性和稳定性的应用场景。产品集成了多种形式的切换功能(如双极单掷开关和双极双掷开关),具备出色的电气和机械寿命。

    技术参数


    - 额定电流: 最大30A @ 240VAC(电阻性负载)
    - 最大负载: 银镉氧化物触点可承受110 LRA(起动电流), 25.3 FLA(运行电流)@ 240VAC;30A @ 240VAC(电阻性负载)
    - 触点材料: 银镉氧化物和银锡铟氧化物
    - 电源电压: 12至277VAC和12至110VDC
    - 线圈电阻: 见相关图表
    - 功率消耗: AC线圈为4.0VA,DC线圈为1.7W
    - 操作时间: 初始动作时间为15ms,释放时间为10ms
    - 工作温度范围: AC线圈:-40°C至+65°C;DC线圈:-40°C至+85°C(银镉氧化物触点)
    - 存储温度范围: -55°C至+155°C
    - 振动与冲击: 双幅1.65mm(0.065英寸)在10-55Hz下工作,10g的11ms半正弦脉冲
    - 尺寸: 尺寸单位为英寸(毫米),具体见技术手册

    产品特点和优势


    - 强大的负载处理能力: 能够处理高达30安培的电流,支持多类型负载。
    - 长使用寿命: 机械寿命高达5百万次操作,电气寿命在额定负载条件下超过10万次。
    - 高耐久性: 经过严格的测试和认证,满足UL873和UL508标准,同时符合VDE和ARI 780-86的规格。
    - 灵活性: 提供多种安装方式和接线选项,适用于不同的应用场景。

    应用案例和使用建议


    T92系列继电器广泛应用于空调系统、电动机控制、工厂自动化等领域。例如,在一个空调系统的控制回路中,它可用于启动和停止压缩机,承受高压和大电流,确保系统的正常运转。为了优化性能,建议用户根据具体应用场景选择合适的电压等级和接线方式,以确保最佳的工作效果。此外,考虑到长时间工作的需要,建议对继电器进行定期检查和维护。

    兼容性和支持


    该继电器与其他许多电子元件和系统具有良好的兼容性,尤其适用于需要高性能和高可靠性的场合。厂商提供全面的技术支持和维护服务,包括在线技术支持、用户手册下载和故障排除指南。对于采购的产品型号,用户可以联系官方授权的分销商获取更多支持。

    常见问题与解决方案


    - 问题: 在某些情况下,继电器无法正确动作。
    - 解决方案: 检查电源电压是否在允许范围内,确保所有连接正确无误。
    - 问题: 运行过程中出现异常高温。
    - 解决方案: 确保通风良好,避免过载使用,并检查是否有损坏或腐蚀的迹象。
    - 问题: 触点磨损或烧蚀。
    - 解决方案: 定期检查并更换触点,避免长期在高负荷条件下使用。

    总结和推荐


    总体来看,T92系列继电器是一款性能卓越、适用范围广泛的工业级电子元件。凭借其出色的负载处理能力和长久的使用寿命,非常适合需要高可靠性和耐用性的应用场景。强烈推荐给需要控制高压大电流设备的工程师和技术人员。

4-1393211-3参数

参数
继电器类型 功率继电器,电磁继电器
开关功能 -
长*宽*高 34.54mm(高度)
安装方式 面板安装

4-1393211-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393211-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 4-1393211-3 4-1393211-3数据手册
