JMSWD-5XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 5V 2 Form C (DPDT-NO, NC) 100Ω 50mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMSWD-5XP
供应商: 云汉优选
标准整包数: 1

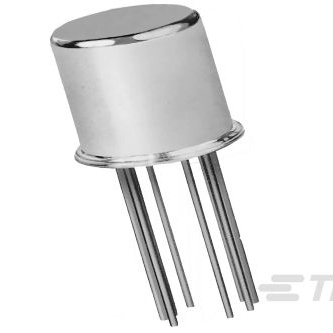

TE CONNECTIVITY 信号继电器 JMSWD-5XP

JMSWD-5XP概述

    电子元器件技术手册:JMSWD-5XP

    1. 产品简介


    JMSWD-5XP是一款专为军事航空应用设计的微型电磁继电器。它采用2 Form C DPDT(双极双掷-常闭)接触方式,适用于直流电压,额定输入电压和线圈电压均为5VDC。该继电器具有出色的机械特性和电气特性,适用于多种严苛的工作环境。主要应用于军事、航空航天及高端工业控制领域。

    2. 技术参数


    - 接触方式: 2 Form C DPDT-CO
    - 输入电压: 5VDC
    - 线圈电压: 5VDC
    - 线圈电阻: 100Ω
    - 线圈功率: 0.25W
    - 触点电流: 1A
    - 切换电压: 最大28VDC
    - 振动抵抗力: 30G’s,10–3000Hz
    - 冲击抵抗力: 75G’s,6ms
    - 操作温度范围: -65°C至125°C
    - 封装类型: 真空密封
    - 连接方式: PCB焊盘连接
    - 接线方式: 延长引脚

    3. 产品特点和优势


    JMSWD-5XP的主要特点是其出色的可靠性、稳定性及宽泛的操作温度范围。其独特的双极双掷-常闭设计使其能够在极端条件下正常运行,适用于高振动、高冲击环境。此外,JMSWD-5XP还具备线圈极性保护二极管和线圈抑制二极管,进一步增强了其稳定性和可靠性。

    4. 应用案例和使用建议


    JMSWD-5XP广泛应用于军用航空电子系统中,用于电路的切换和控制。例如,在飞机通信系统中,该继电器可以用来切换不同的信号通道以提高系统的冗余性和稳定性。建议在安装和使用时,确保周围环境符合产品手册中规定的温度和湿度要求,避免因环境因素导致的损坏。同时,考虑到其高抗震性和宽温范围,可将其部署于各种恶劣环境中,如飞行器、雷达系统和导弹控制系统。

    5. 兼容性和支持


    JMSWD-5XP可以与其他各种TE Connectivity品牌的电子元器件配合使用。为了确保最佳性能和可靠性,强烈建议参考产品手册中的兼容部件列表。如有任何疑问或技术支持需求,可以联系官方客服热线:+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题1: 继电器在低温度下无法正常工作。
    - 解决方案: 检查工作环境温度是否低于产品的最低工作温度-65°C,调整环境温度或选择适合更低温度工作的继电器型号。

    - 问题2: 接触电阻增大。
    - 解决方案: 清洁继电器触点,确保无尘无污。如果清洁后仍然存在问题,考虑更换新的继电器。
    - 问题3: 线圈无法正常激活。
    - 解决方案: 检查输入电压是否符合5VDC的要求,检查线路是否有短路或断开的情况。如果一切正常,则可能需要更换线圈。

    7. 总结和推荐


    JMSWD-5XP以其卓越的性能、广泛的适用范围和高度的可靠性成为军事航空领域的首选继电器之一。特别适合在高振动、高冲击和极端温度环境下使用的场合。总体来说,这款产品是极其推荐的,无论是在性能还是在稳定性方面,都表现出了出色的表现。无论是研发工程师还是采购人员,都不应该错过这个优秀的电子元器件选择。

JMSWD-5XP参数

参数
交流开关电压 115V
负载电流额定值 -
交流线圈电压 -
直流开关电压 28V
触头外形 2 Form C (DPDT-NO, NC)
最大开关电流 1A
绝缘 -
直流线圈电压 5V
运行时间 4ms
线圈电阻 100Ω
插入损耗 -
释放时间 7.5ms
线圈电流 50mA
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMSWD-5XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMSWD-5XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMSWD-5XP JMSWD-5XP数据手册

JMSWD-5XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 73.1824 ¥ 622.0504
4+ $ 69.8855 ¥ 594.0268
8+ $ 67.9932 ¥ 577.9422
15+ $ 66.7794 ¥ 567.6249
50+ $ 60.7104 ¥ 516.0384
库存: 52
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1244.1
直接购买
加入购物车
