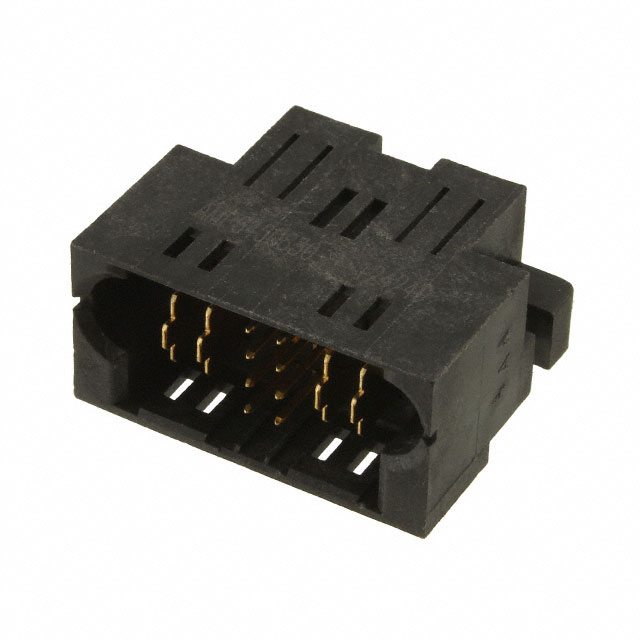

6450830-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn HDR and Receptacle PL 4Power/8Signal POS Solder RA Thru-Hole 40 Terminal 1 Port Tray
供应商型号: N-6450830-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 6450830-1

6450830-1概述

    MULTI-BEAM XLE Power Connectors

    产品简介


    TE Connectivity的MULTI-BEAM XLE连接器是一款专为高功率应用设计的矩形电源连接器。它具有三个触点,采用了比原始单触点或四触点矩形电源连接器更厚(更高)的导电材料。该设计允许两个接触点之间存在更大的角度错位,同时提供更低的插拔力。此外,MULTI-BEAM XLE连接器具有紧凑的外壳设计,减少了整体PCB面积,并可选配低功率接触件——业界认可的通用电源模块(UPM)接触件。新的触点和外壳设计使得在同一空间内能够承载更多的电流,比原来的MULTI-BEAM XL连接器多出超过40%的电流。
    该连接器可以根据客户需求进行定制化设计,而且还可以提供预组装电缆组件。
    应用领域
    - 模块化热插拔电源供应器
    - 1U/2U服务器
    - 高端计算机和电信设备
    - 电源分配电路板
    - 电源分配电缆组件

    技术参数


    电气特性:
    - 两种可选的热插拔电源触点:
    - 80安培高功率触点
    - 20安培低功率触点
    - 插拔力比原来的MULTI-BEAM XL连接器降低40%以上
    - 在相同总体PCB空间内可承载超过40%的电流
    - 接触电阻:每触点在额定电流下为0.7毫欧姆
    - 额定电压:
    - 高功率:最高可达300VAC(间距0.300" [7.62mm])
    - 低功率:最高可达300VDC(间距0.115" [2.92mm])
    - 信号:最高可达200VDC(间距0.100" [2.54mm])
    机械特性:
    - 角度错位/聚合力:±2mm径向错位
    - 插拔力:
    - 高功率:每个触点最大5N
    - 低功率:每个触点最大2N
    - 信号:每个触点最大1.7N
    材料:
    - 所有材料符合RoHS要求

    产品特点和优势


    1. 更高的功率密度:通过采用三触点设计,使得在同一空间内能够承载更多的电流,达到超过40%的提升。
    2. 更低的插拔力:提高了连接器的易用性,降低了操作复杂性。
    3. 更高的可靠性:低磨损的触点设计,能够通过Telcordia环境暴露要求。
    4. 更高的灵活性:可以按需定制,满足不同客户的需求。
    5. 更低的安装成本:紧凑的设计减少了PCB面积,从而降低了整体成本。

    应用案例和使用建议


    应用案例:
    - 在服务器和电信设备中使用MULTI-BEAM XLE连接器来实现高效可靠的电源管理。
    - 在高端计算机中,用于关键电源部件之间的连接,确保稳定可靠的电力传输。
    使用建议:
    - 由于MULTI-BEAM XLE连接器具备更高的功率密度,建议在高功率需求的应用中优先考虑。
    - 在安装时,注意保持正确的径向错位范围(±2mm),以保证最佳的电气性能。
    - 使用TE官方提供的工具进行正确安装,避免因不当安装导致的损坏。

    兼容性和支持


    - 兼容性:MULTI-BEAM XLE连接器与其前身MULTI-BEAM XL连接器在尺寸上相似,易于替换。
    - 支持和服务:TE Connectivity提供全面的技术支持,包括电话咨询(美国:1.800.522.6752;加拿大:1.905.475.6222;墨西哥:52.0.55.1106.0800;拉丁美洲:54.0.11.4733.2200;德国:49.0.6251.133.1999;英国:44.0.800.267666;法国:33.0.1.3420.8686;荷兰:31.0.73.6246.999;中国:86.0.400.820.6015),以及详尽的产品文档和技术规范。

    常见问题与解决方案


    - 问题:插拔力过大导致连接困难。
    - 解决方案:确保所有接口都按照规范安装,检查是否有杂物阻碍插拔。
    - 问题:在高功率应用中接触电阻过高。
    - 解决方案:确认使用的是正确的高功率触点(80安培),并定期清洁触点。
    - 问题:无法达到预期的电流承载能力。
    - 解决方案:核实整个电路系统的设计是否符合MULTI-BEAM XLE连接器的规范要求。

    总结和推荐


    总结:
    MULTI-BEAM XLE连接器以其出色的功率密度、更低的插拔力和更高的可靠性,在多个高功率应用领域中表现出色。该连接器不仅提供了更高的性能,还具备高度的灵活性和兼容性,非常适合对可靠性有较高要求的应用场合。
    推荐:
    综上所述,MULTI-BEAM XLE连接器是市场上一个非常优秀的电源连接器选择。对于需要高性能、高可靠性的高功率应用场合,强烈推荐使用MULTI-BEAM XLE连接器。

6450830-1参数

参数
长*宽*高 39.11mm(长度)*23.62mm(高度)
安装方式 梁安装,通孔安装
零件状态 在售
包装方式 盒装,托盘

6450830-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6450830-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6450830-1 6450830-1数据手册

6450830-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
17+ $ 6.2858 ¥ 53.4293
400+ $ 6.1079 ¥ 51.9172
1000+ $ 5.151 ¥ 43.7835
5000+ $ 4.539 ¥ 38.5815
10000+ $ 3.9372 ¥ 33.4662
25000+ $ 3.5088 ¥ 29.8248
50000+ $ 3.1416 ¥ 26.7036
库存: 3168
起订量: 17 增量: 1
交货地:
最小起订量为:17
合计: ¥ 908.29
