1735539-3

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Conn SATA RCP 13 POS 1.27mm Solder ST SMD 13 Terminal 2 Port T/R
供应商型号: N-1735539-3
供应商: 云汉优选
标准整包数: 450
TE CONNECTIVITY  1735539-3

1735539-3概述


    产品简介

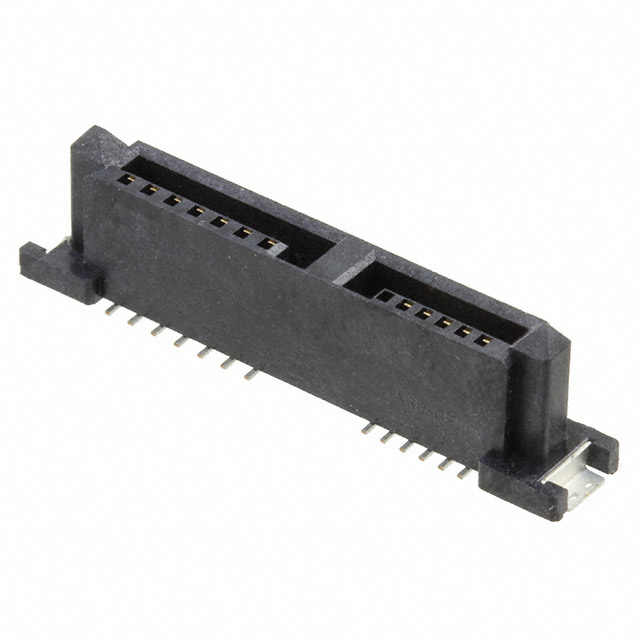

    本产品是一款SATA接口插座(Receptacle),属于电缆到板式连接器。它主要用于计算机和其他电子设备中,实现信号和电源传输。这款连接器采用13位置配置,分为6P+7P布局,具有Slimline外形,垂直安装方式,适用于表面贴装。每个插座具备两个端口,确保高密度连接需求的满足。本产品的核心功能是确保高效的数据传输和电力分配,广泛应用于计算机主板、服务器、存储设备等领域。

    技术参数


    - 型号: 1735539-3
    - 连接器类型: SATA Receptacle
    - 位置数: 13
    - 布局: 6P + 7P
    - 外形: Slimline
    - 安装方式: 垂直安装,表面贴装
    - 端口数量: 2
    - 基材: 黄铜合金
    - 接触区域电镀材料: 金 (厚度0.76 µm)
    - 焊接区域电镀材料: 锡
    - 操作温度范围: -40°C 至 85°C
    - 耐热材料: 高温塑料
    - 封装方式: 每盒500个,带状和卷盘包装
    - 符合标准: UL 94V-0阻燃等级,欧盟RoHS、ELV及REACH合规

    产品特点和优势


    这款SATA插座以其高可靠性而著称,具备以下特点和优势:
    1. 高密度连接:通过13个位置,分别布置为6P+7P,确保高密度连接,适应现代设备紧凑的设计需求。
    2. 卓越的电气性能:最大电流承载能力达1.5A,提供稳定的电力传输。
    3. 可靠的机械设计:采用垂直安装方式,通过表面贴装技术,确保稳固连接并提高装配效率。
    4. 广泛的应用范围:适用于各种计算机和存储设备,包括主板、服务器等。
    5. 环保合规:符合RoHS、ELV及REACH等严格的环境保护标准,确保产品的长期可持续性。

    应用案例和使用建议


    这款SATA插座常见于计算机主板和存储设备中,用于实现硬盘与主板之间的数据和电力传输。实际应用案例表明,在高负载环境下也能稳定运行,如在数据中心的服务器中。
    使用建议如下:
    - 在组装时,务必确保连接器正确插入,以避免松动导致的传输不稳定。
    - 安装过程中注意垂直对齐,保证良好的电气接触。
    - 考虑到其高密度特性,建议在进行装配前进行充分的规划,以避免因空间限制导致的问题。

    兼容性和支持


    该产品与一系列TE Connectivity的其他SATA连接器兼容,如“Assembly Slimline SATA Plug 7P+6P”等。此外,TE Connectivity提供了详细的技术文档和在线支持,帮助客户更好地理解和使用这些产品。技术支持热线电话为+1 800 522 6752,方便用户获取帮助。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 连接器插针弯曲:
    - 问题原因: 装配过程中用力过猛。
    - 解决方法: 检查并调整装配手法,轻柔地插入连接器。

    2. 传输数据不稳定:
    - 问题原因: 接触不良或接触面积不足。
    - 解决方法: 重新插入连接器,确保正确对接,并检查焊接质量。

    3. 无法正常焊接:
    - 问题原因: 焊接温度不够或焊点不均匀。
    - 解决方法: 调整焊接参数,确保合适的焊接温度和焊点分布均匀。

    总结和推荐


    总的来说,这款SATA插座凭借其出色的电气性能、可靠的设计和广泛的适用性,在市场中具备显著的竞争优势。特别适合那些需要高密度连接且重视数据传输稳定性的应用场景。我们强烈推荐这款产品,特别是在计算机主板和服务器领域。用户可以通过官方技术支持热线获得更深入的帮助和指导,进一步提升其应用效果。

1735539-3参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

1735539-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1735539-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1735539-3 1735539-3数据手册

1735539-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
