35664

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M12螺栓, 13.08mm内环直径, 最大线规10.5mm²
供应商型号: 35664
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 35664

35664概述


    产品简介

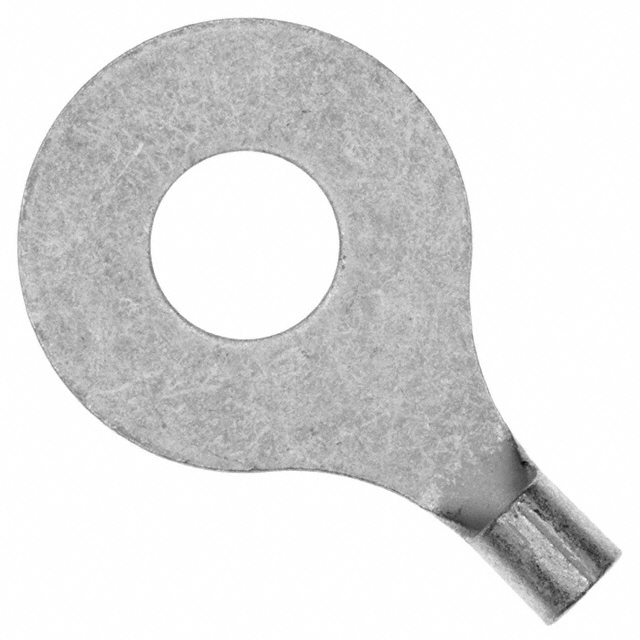

    35664型号闭环舌型接线端子是一款专为工业及电气应用设计的高品质电子元件。该产品属于环形接线端子类别,主要应用于电线连接和终端固定,具有多种优异性能。其额定尺寸为8 AWG(即2.0mm²),适用于直径为1/2英寸(13.08mm)的M12螺柱。此外,这款接线端子还具备直角安装特性,使其能够方便地嵌入各类电路板和接线装置中。该产品广泛用于汽车、航空、电力、通信等多个行业,特别适用于需要可靠且持久电气连接的应用场合。

    技术参数


    - 产品类型: 闭环舌型接线端子
    - 适配螺栓尺寸: 1/2英寸, M12
    - 电线截面积范围: 13100 – 20800 CMA(相当于14 - 8 AWG)
    - 额定直径: 13.08 mm (.515 in)
    - 舌片厚度: 1.22 mm (.05 in)
    - 总长度: 49.91 mm (1.96 in)
    - 筒体内部直径: 4.37 mm (.172 in)
    - 端子重量: 11.365 g
    - 电线绝缘支持: 不支持
    - 操作温度范围: 170°C (338°F)
    - 操作能力: 无铅焊锡工艺不适用

    产品特点和优势


    35664型号闭环舌型接线端子具有如下特点和优势:
    - 高可靠性: 精密制造确保了长期稳定的工作表现,适用于恶劣环境下的使用需求。
    - 便捷安装: 具有直角安装设计,便于线路布设与集成。
    - 材料选择: 选用镀锡铜材质,提升耐腐蚀性,延长使用寿命。
    - 兼容性强: 支持各种8 AWG电线,广泛应用于不同标准的电气设备。
    - 环保材料: 符合欧盟RoHS、REACH等环保指令,减少对环境的影响。

    应用案例和使用建议


    此接线端子多用于高压电力系统和复杂机械装配中,例如汽车电池连接点、电源配电柜、大型机械设备的电力供应接口等。为了保证最佳性能和安全性,建议在安装过程中注意以下几点:
    - 确保电线与接线端子的接触面清洁无污渍。
    - 安装时尽量保持垂直对准以避免不必要的应力集中。
    - 如需配合其他紧固件一起使用,应先进行适当预紧处理,防止松动。

    兼容性和支持


    35664型号闭环舌型接线端子可与多种电气设备配套使用,包括但不限于继电器、开关、断路器等。公司提供详尽的技术文档和产品说明,以便用户更好地理解和使用该产品。同时,厂商也提供在线技术支持热线(+1 800 522 6752),帮助客户解决安装及使用过程中的技术难题。

    常见问题与解决方案


    - 问题: 接线端子过热导致损坏。
    - 解决方案: 检查连接是否紧密,确认电线和端子间没有杂质或氧化物影响导电性。必要时重新压接或更换新件。
    - 问题: 长时间使用后,端子表面出现轻微腐蚀。
    - 解决方案: 定期清洁并涂覆防腐蚀剂,如凡士林或其他专用保护膜。
    - 问题: 连接处电阻增大,影响电流传输效率。
    - 解决方案: 仔细检查接头状态,确保安装牢固,无虚接现象。若问题持续存在,可能需要更换新的接线端子。

    总结和推荐


    综上所述,35664型号闭环舌型接线端子凭借其卓越的设计、可靠的性能和广泛的适用性,在多个行业中表现出色。其独特的结构和材料选择使得它成为一款高度耐用且经济实用的产品。对于需要高可靠性和高性能连接的应用场合,强烈推荐选择此款接线端子。建议所有潜在买家详细阅读技术手册,并遵循官方指导进行安装与维护,以最大限度地发挥其性能优势。

35664参数

参数
长*宽*高 49.91mm*31.75mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

35664厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35664数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 35664 35664数据手册

35664封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9688 ¥ 16.5375
2500+ $ 1.7801 ¥ 14.9531
5000+ $ 1.5973 ¥ 13.4169
10000+ $ 1.5104 ¥ 12.6874
25000+ $ 1.3993 ¥ 11.7544
库存: 999
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.53
