103635-4

厂牌: TE CONNECTIVITY
产品描述: 5pin 2.54mm 1 Header,Latch Holder 3A 380nm 金 黑色 通孔安装
供应商型号: N-103635-4
供应商: 云汉优选
标准整包数: 35
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 103635-4

103635-4概述


    产品简介

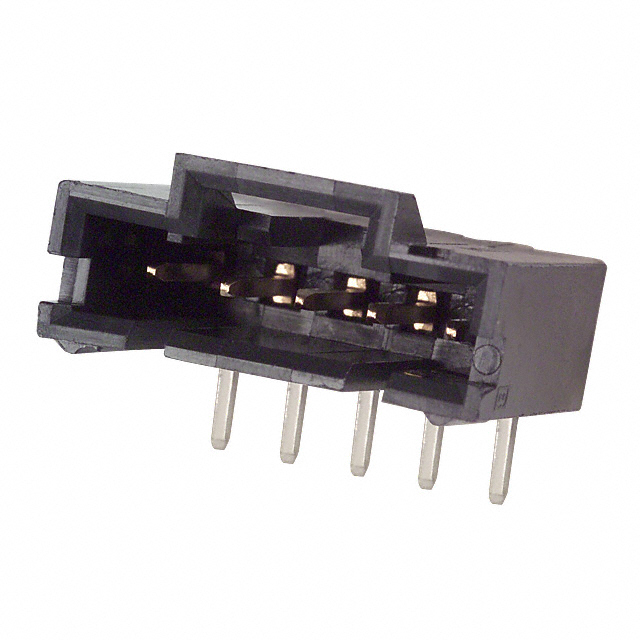

    产品名称:PCB Mount Header, Right Angle, Wire-to-Board, 5 Position, 2.54 mm [.1 in]
    该产品属于PCB连接器类别,主要应用于印刷电路板(PCB)之间的信号传输。具体来说,这是一种5位置的直角焊盘式接头,采用通孔焊接安装方式。该产品的型号为103635-4,品牌为AMPMODU MTE。它具有完全屏蔽的特点,通过金色镀层提供优秀的导电性能。

    技术参数


    - 连接器系统:Wire-to-Board(线到板)
    - 接头类型:Fully Shrouded(全屏蔽)
    - 中心线(间距):2.54 mm [ .1 in]
    - 位置数量:5个
    - 行数:1行
    - 材料:头部为热塑性塑料
    - 引脚材料:黄铜
    - 接触面积长度:5.84 mm [.23 in]
    - 对接正方形柱尺寸:0.64 mm [.025 in]
    - 接触面积镀层厚度:0.381 µm [15 µin]
    - 接触电流额定值(最大):3 A
    - 绝缘电阻:5000 MΩ
    - 耐电压(最大):600 V
    - 操作温度范围:-65 – 105 °C [-85 – 221 °F]

    产品特点和优势


    该产品具有以下几个显著特点和优势:
    1. 全屏蔽设计:能有效防止电磁干扰,确保信号传输的稳定性和可靠性。
    2. 高电流额定值:可承受高达3 A的电流,适用于多种高压和高功率应用场合。
    3. 耐温性能:可在极端环境下工作,温度范围宽广,从-65°C到105°C。
    4. 高绝缘性能:具有较高的绝缘电阻,能够减少漏电流的风险。
    5. 低卤素含量:符合低卤素标准,对环境友好,更安全可靠。

    应用案例和使用建议


    应用案例:
    该产品广泛应用于汽车电子、工业自动化、医疗设备、通讯设备等领域。例如,在汽车电子系统中,可用于连接控制单元和传感器模块;在工业自动化设备中,可用于机器人控制器和传感器之间。
    使用建议:
    1. 正确安装:确保安装过程中不会损坏引脚或外壳,避免短路。
    2. 适当的焊接:使用合适的焊接工艺和温度,确保焊接质量,避免虚焊。
    3. 定期检查:定期检查接头的稳固性和电气性能,确保长期可靠的运行。
    4. 环境适应性:考虑到其工作温度范围宽广,可以在不同环境条件下正常工作。

    兼容性和支持


    该产品支持多种电气特性和焊接工艺,如回流焊接至260°C。此外,该产品与一系列其他相关组件兼容,例如AMP MODU II直角接头(TE Part #826646-2)和其他配套产品。厂商提供了全面的技术支持,如拨打免费电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    问题1:焊接时引脚受损
    解决方案:使用正确的焊接工具和温度,确保焊接过程的平稳进行,以避免引脚受损。
    问题2:接触不良
    解决方案:确保接头正确安装并清洁,必要时重新焊接引脚。
    问题3:温度超限
    解决方案:选择适当的散热措施,确保接头工作温度不超过规定范围。

    总结和推荐


    总体来看,这款PCB Mount Header, Right Angle, Wire-to-Board, 5 Position, 2.54 mm [.1 in]是一款高性能的电子元器件,具备良好的电气特性和环境适应能力。其全屏蔽设计和高电流额定值使其成为许多复杂应用的理想选择。如果你正在寻找一款能够在严苛环境中稳定工作的接头,这款产品无疑是一个值得考虑的选择。我们强烈推荐使用该产品,特别是在需要高性能和可靠性的应用场景中。

103635-4参数

参数
针脚数 5pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 380nm
类型 Header,Latch Holder
额定电流 3A
防护等级 -
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

103635-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

103635-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 103635-4 103635-4数据手册

103635-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
210+ $ 0.636 ¥ 5.406
525+ $ 0.6077 ¥ 5.1655
910+ $ 0.5916 ¥ 5.0286
库存: 1002
起订量: 210 增量: 35
交货地:
最小起订量为:210
合计: ¥ 1135.26
