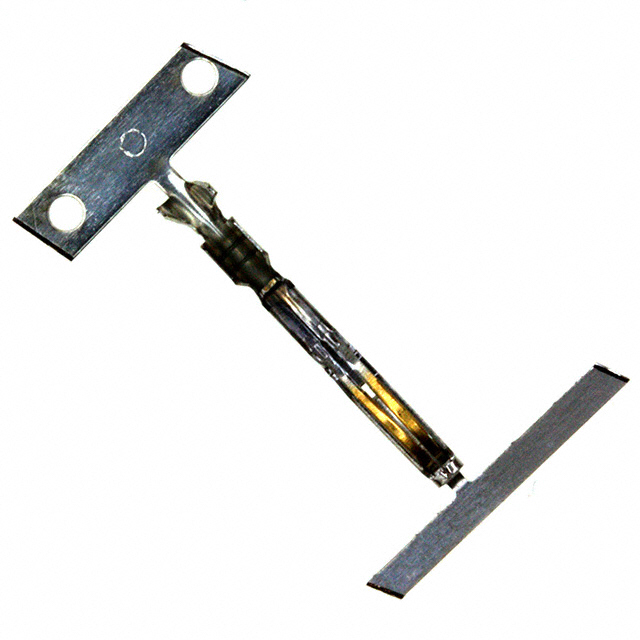

583853-3

产品分类: 卡边缘连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 16-28AWG Strip
供应商型号: 583853-3
供应商: Master
标准整包数: 50
TE CONNECTIVITY 卡边缘连接器 - 触头 583853-3

583853-3概述

    #

    产品简介


    本产品为一款锁紧卡扣式(Locking Lance)接触器,适用于金制触点。其设计用于连接不同类型的电线和电缆,包括从24到20 AWG(美国线规标准)的导线。它主要应用于电力传输和信号传输领域,具备较高的可靠性与稳定性。

    技术参数


    - 接线尺寸范围:24 – 20 AWG,0.2 – 0.6 mm²
    - 接线面积范围:404 – 1020 CMA
    - 接触电流额定值:5 A
    - 接触材料:磷青铜(Phosphor Bronze)
    - 接触方式:压接(Crimp)
    - 插针连接方式:焊片连接(PCB Contact Termination Area Plating Material: Nickel)
    - 接触材料镀层:
    - 接触插针区域:锡铅(Tin-Lead)
    - 接触配合区域:金(Gold)
    - 接触保持力:有接触保持力(With Contact Retention Within Housing)
    - 操作温度范围:-40 – 85 °C [-40 – 185 °F]
    - 绝缘直径范围:1.22 – 1.52 mm [.048 – .06 in]

    产品特点和优势


    该产品具有锁紧卡扣式接触保持机制,确保了高度可靠性和耐用性。采用金镀层设计,增强了接触面的电导率,降低了电阻,提高了电路的安全性和稳定性。此外,其适用于广泛的接线尺寸和面积范围,可以灵活应用于多种设备中。产品包装量为7000个,便于大批量采购与使用。

    应用案例和使用建议


    应用案例
    本产品可广泛应用于工业自动化控制系统、电信设备、家电及医疗设备中。例如,在工业自动化控制系统中,用于控制电动机的启停和方向变换;在电信设备中,用于信号传输线路的稳定连接;在家电设备中,用于电源线的可靠连接。
    使用建议
    在安装过程中,应确保使用正确的压接工具以保证良好的电气接触。定期检查接触器的工作状态,确保无松动或腐蚀现象。此外,在使用过程中应注意温度范围限制,避免因过热导致接触不良或损坏。

    兼容性和支持


    - 兼容部件:
    - TE Part #6-735075-0:250 FASTON HSG. REC. 1P NATURAL
    - TE Part #1-87733-7:60 MODIV HSG W/STR RLF DR MRKD
    - TE Part #1586018-2:2P PM PLUG VAL-U-LOK V0
    - TE Part #6-160465-0:250 FASTON REC 18-16 AWG TPBR
    - TE Part #1586019-2:2P RCPT VAL-U-LOK V0
    - TE Part #1-925017-0:250 FASTON HSG.,REC.,1 POS, NATRUAL
    - TE Part #917802-2:Contact: Component To Wire;20-45A,20-8 wire size
    - TE Part #1-917807-2:Receptacle and Tab Housing: 5.08 or 10.16 mm pitch, 250-600V
    - TE Part # 91535-1:CCII TWIN LEAF 24-20 ASSY
    - TE Part # 91073-1:TW LF EXT TOOL
    - 技术支持
    如需技术支持,请拨打 +1 800 522 6752。

    常见问题与解决方案


    1. 问:产品能否在高温环境下正常工作?
    答:该产品的操作温度范围为-40 – 85 °C,可以在广泛的温度范围内正常工作。然而,长期处于极高温度下可能会影响使用寿命,因此建议采取适当的散热措施。
    2. 问:如何判断接触器是否接触良好?
    答:可以通过测量接触器两端的电阻来判断。如果电阻值小于1毫欧,则表示接触良好。如有必要,可以使用专用仪器进行检测。
    3. 问:产品是否有RoHS认证?
    答:该产品不符合欧盟RoHS指令要求,但符合欧盟ELV指令及相关豁免条款。如需更多信息,请访问TE官网查阅相关合规文档。

    总结和推荐


    综上所述,这款锁紧卡扣式接触器具备高可靠性、优良的电性能及广泛的适用范围,适合应用于各种电力传输和信号传输场合。尽管其不符合某些环保标准,但在严格遵守操作规范的前提下,仍是一款优秀的电子元器件。对于需要高性能和高可靠性的应用场合,我们强烈推荐使用该产品。

583853-3参数

参数
长*宽*高 17.52mm(长度)*2.67mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

583853-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

583853-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 触头 TE CONNECTIVITY 583853-3 583853-3数据手册

583853-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
